15

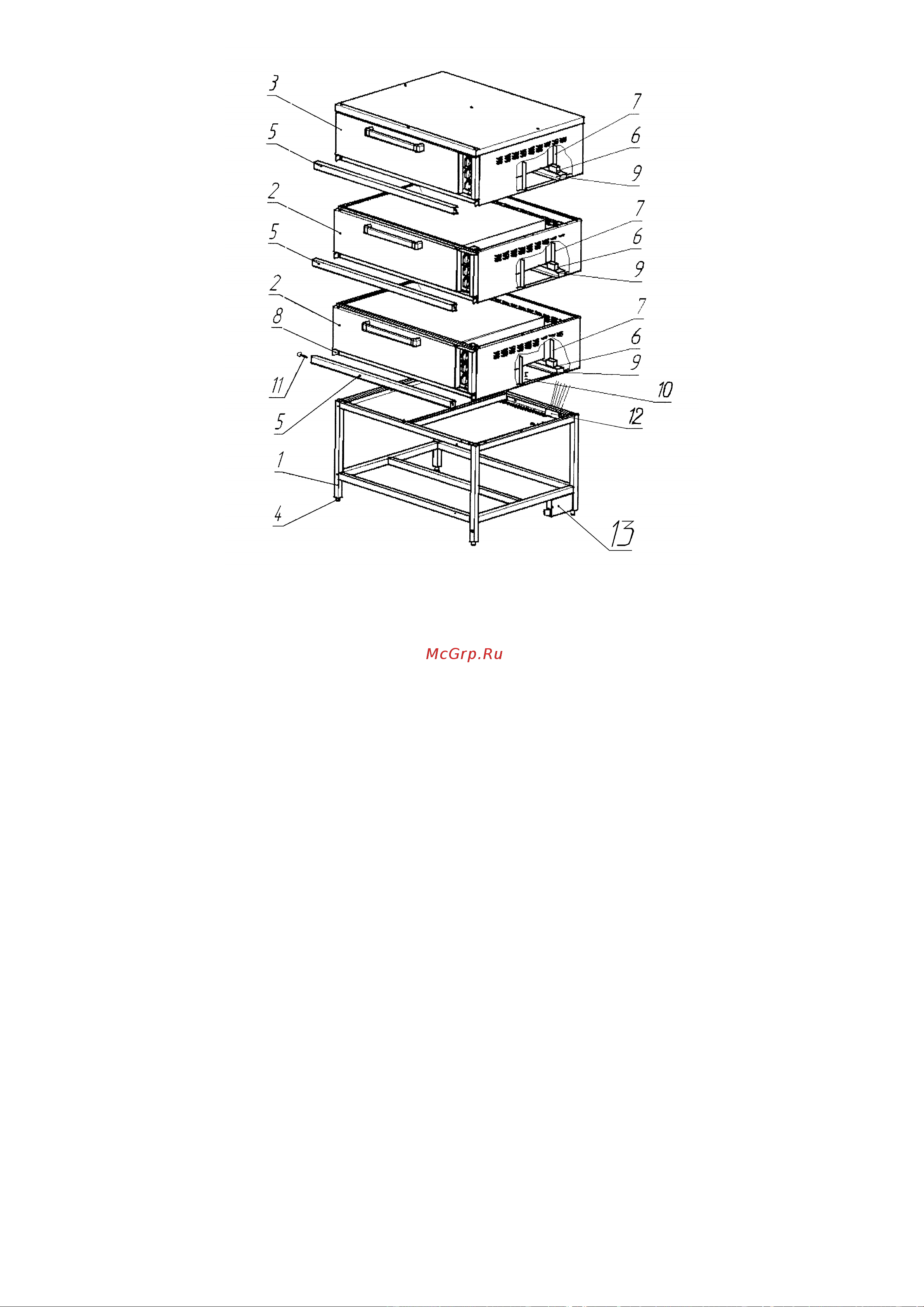

Рис. 4 Схема сборки шкафа
Где 1 – Подставка,
2 – Модуль шкафа,
3 – Модуль шкафа с крышей,
4 – Опора регулировочная,
5 – Планка декоративная,
6 – Клеммный блок (Х3),
7 – Опора проводов,
8 – Уголок,
9 – Брус поперечный,
10 – Болт М6,
11 – Винт-саморез,
12 – Клеммный блок (Х2),
13 – Клеммный блок (Х1).
