2
THERMASGARD
®
xx - EtherCAT P
HYGRASGARD
®
xx - EtherCAT P
PREMASGARD
®
xx - EtherCAT P
D G
EtherCAT P

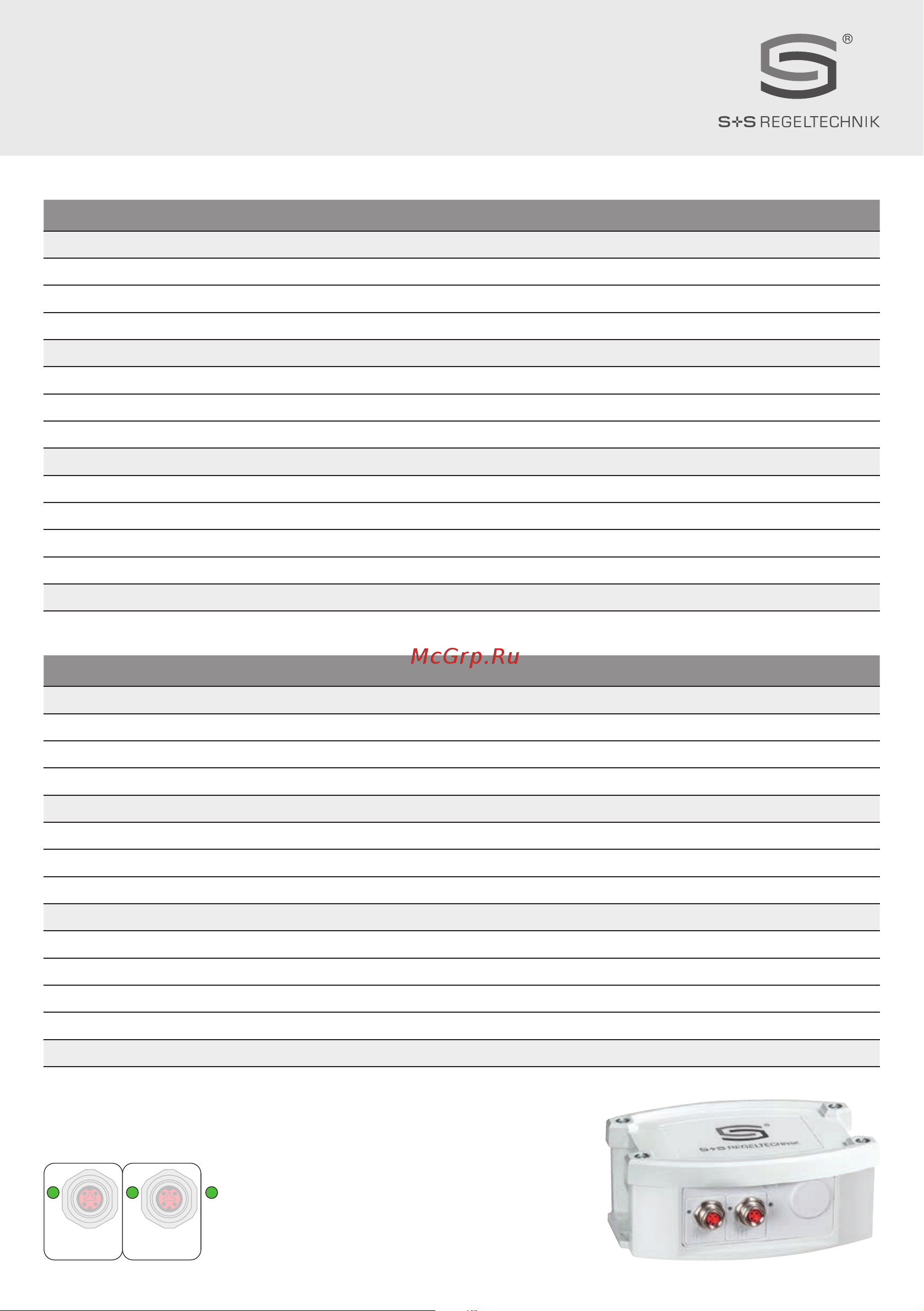

LED-Statusanzeige
D
1. LED IN
aus keine Verbindung zum vorhergehenden EtherCAT-Modul
leuchtet LINK: Verbindung zum vorhergehenden EtherCAT-Modul
blinkt ACT: Kommunikation mit vorhergehenden EtherCAT-Modul
2. LED OUT
aus keine Verbindung zum nachfolgendem EtherCAT-Modul
leuchtet LINK: Verbindung zum nachfolgendem EtherCAT-Modul
blinkt ACT: Kommunikation mit nachfolgendem EtherCAT-Modul
3. LED RUN
aus EtherCAT-Modul ist im Status "Init"
blinkt schnell EtherCAT-Modul ist im Status "Pre-Operational"
blinkt langsam EtherCAT-Modul ist im Status "Safe-Operational"
leuchtet EtherCAT-Modul ist im Status "Operational"
Die Status-LEDs befinden sich neben dem Kabelanschluss.
EtherCAT P
LED status display
G
1. LED IN
off no connection to upstream EtherCAT module
illuminated LINK: connection to upstream EtherCAT module
blinking ACT: communication with upstream EtherCAT module
2. LED OUT
off no connection to downstream EtherCAT module
illuminated LINK: connection to downstream EtherCAT module
blinking ACT: communication with downstream EtherCAT module
3. LED RUN
off EtherCAT module is in “Init” state
quickly blinking EtherCAT module is in “Pre-Operational” state
slowly blinking EtherCAT module is in “Safe-Operational” state
illuminated EtherCAT module is in “Operational” state
The status LEDs are next to the cable connection.
IN OUT RUN
