S+S Regeltechnik THERMASGARD ALTM 2 - EtherCAT P [22/64] Configuration general
![S+S Regeltechnik THERMASGARD ALTM 2 - EtherCAT P [22/64] Configuration general](/views2/1896455/page22/bg16.png)
22
G
EtherCAT P
| Configuration (general)
Description of
MODULE DISPLAY
The central control element is the
LCD Programming
(
0x8000
)
bit, which controls the free description of the display. If this bit
is set to
ON
, the RxPDOs (equivalent to objects 0x7000…0x7004) can be used to describe the display individually and to display
proprietary measured values using units or text. The backlight was also incorporated into the process data, for example, to
indicate fault messages by means of flashing backlighting. In addition, special graphics (icons) can be displayed to visualise
operating statuses.
If LCD Programming is deactivated to
OFF
, the measured values of the existing sensors are displayed with a unit.
For multi-variable sensors, the
LCD Cycle Time
(
0x8001
)
is used to define a cycle time in the range from 3 to 180 seconds for
the measured value display. The contrast is set using
LCD Contrast
(
0x8002)
in the range ±10.
MODULE BAR GRAPH
(
PDO
)
Object
DataType Name Description
PDO
0x16n0 Bargraph Color Line RxPDO
Bargraph Value
0x16n1 Bargraph Warning Level RxPDO
Warning Minimum
Warning Maximum
0x16n2 Bargraph Error Level RxPDO
Error Minimum
Error Maximum
Continued with description on next page!

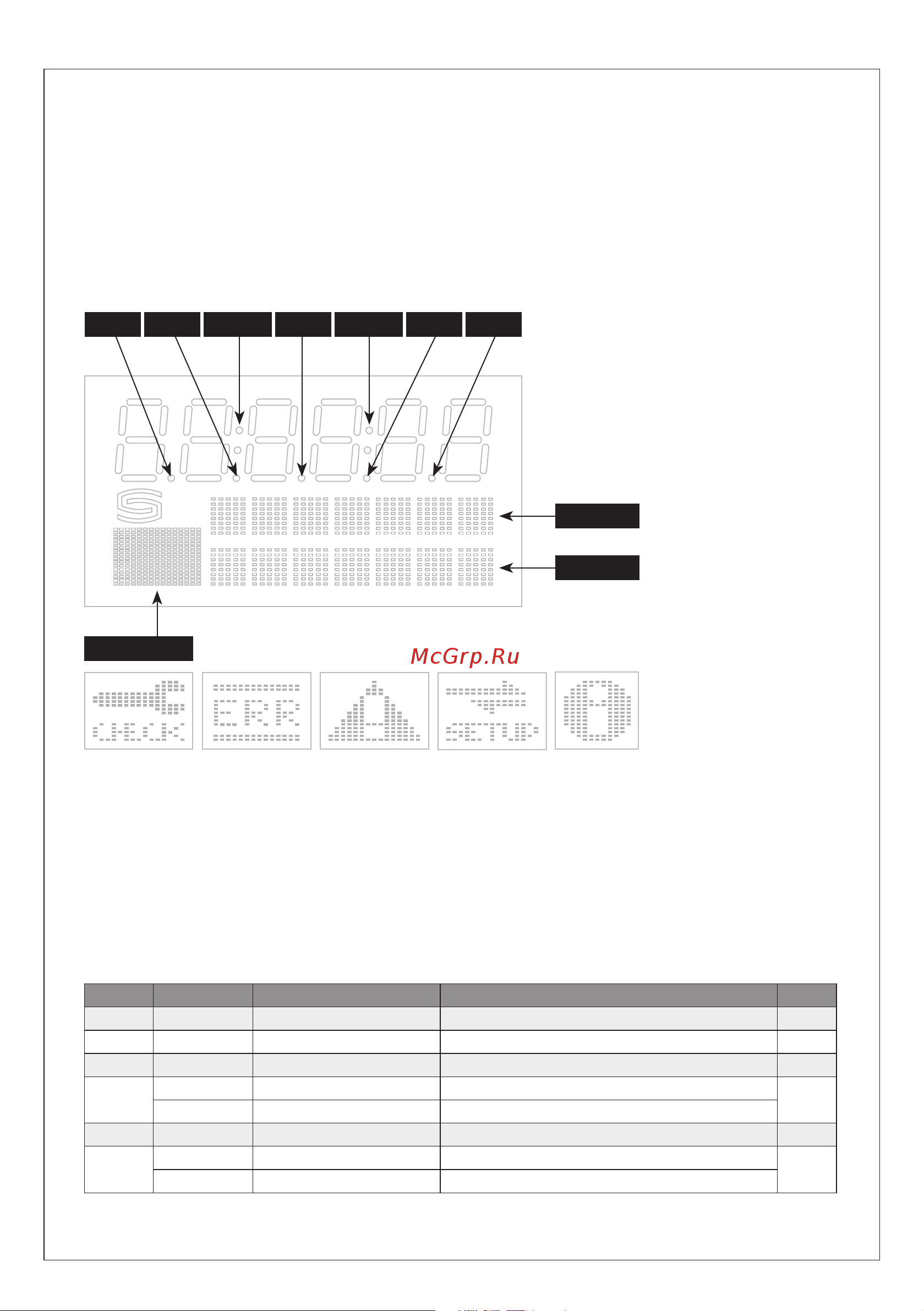

Dot A
Dot B
Dot C Dot D Dot EDot DP1 Dot DP2
Upper Line
Lower Line
Graphics
(
ICON
)
ICON 1
Maintenance
ICON 2
Error
ICON 3
Warning
ICON 5
Info
ICON 4
Setup
