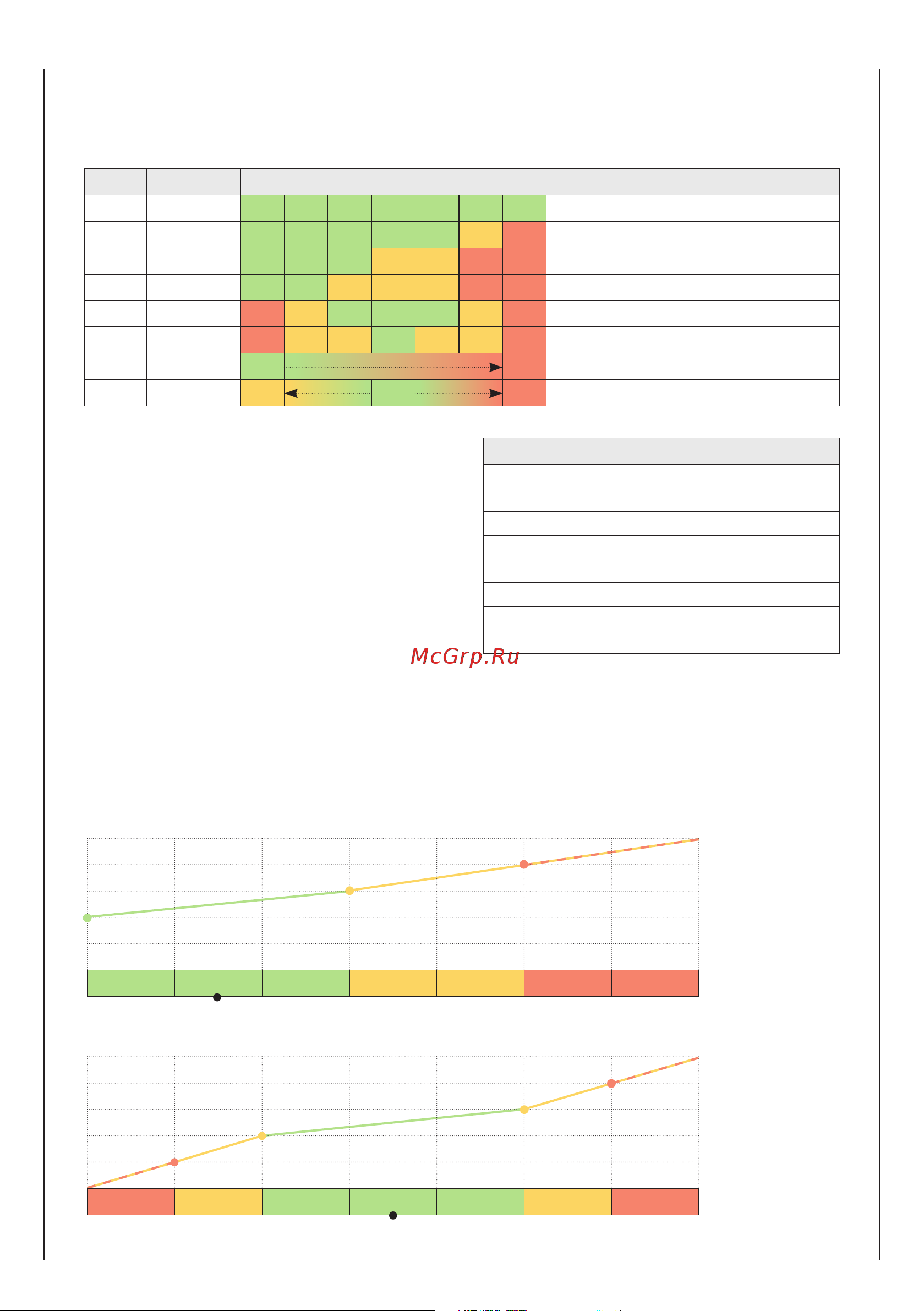

S+S Regeltechnik THERMASGARD ALTM 2 - EtherCAT P [9/64] Konfiguration allgemein
![S+S Regeltechnik THERMASGARD ALTM 2 - EtherCAT P [9/64] Konfiguration allgemein](/views2/1896455/page9/bg9.png)
9
D
EtherCAT P
| Konfiguration (allgemein)
BI-direktional
Beispiel
Anzeigetypus
Wert 4
ERR
min
WRN
min
AP
WRN
max
ERR
max
UNI-direktional
Beispiel
Anzeigetypus
Wert 2
WRN
min
AP
WRN
max
ERR
max
Hellikeitsänderung entspricht Steigung
Die nachfolgenden Grafiken zeigen die Abhängigkeit der Helligkeitsänderung zur Steigung
zwischen den benutzerdefinierten Werten für Warning-Level (
WRN
) und Error-Level (
ERR
).
(
AP
= Arbeitspunkt)
Wert Richtung Anzeigetypus
(Segment 1-7)
Farbumschlag
0 UNI
OK OK OK OK OK OK OK
Segmentweise
1 UNI
OK OK OK OK OK
WRN
ERR
Segmentweise
2 UNI
OK OK OK
WRN WRN
ERR ERR
Segmentweise
3 UNI
OK OK
WRN WRN WRN
ERR ERR
Segmentweise
4 BI
ERR
WRN
OK OK OK
WRN
ERR
Segmentweise
5 BI
ERR
WRN WRN
OK
WRN WRN
ERR
Segmentweise
6 UNI
OK ERR
Farbverlauf von Links nach Rechts
7 BI WRN
OK ERR
Farbverlauf von Mitte nach Außen
Die Bezeichnungen
OK, WRN
und
ERR
kennzeichnen
die Anzeigebereiche und können über die Adresse (0x80n2)
und (0x80n3) farblich vorgewählt werden.
Über das
Color Setting Register (0x80n2)
wird
die Farbe direkt über die Kennziffer von 0-6 vorgegeben.
Die Kennziffer 7 beschreibt die RGB-Farbeinstellung
über die
Farbregister
(
0x80n3
)
.
Wert Farbe
0 weiß
1 gelb
2 orange
3 rot
4 violett
5 blau
6 grün
7 Farbregister (RGB, 8 Bit)
Das Konfigurationsregister
Bargraph Display Mode
(
0x80n1
)
beschreibt die Balkenvariante über die UNI- oder BI-direktionale
Richtung und den definierten Anzeigetypus der sieben Segmente des Bargraphs.
