| Konfiguration (allgemein)
Beschreibung
MODUL DISPLAY
Zentrales Steuerelement ist das Bit
LCD Programming
(
0x8000
)
, das die freie Beschreibung des Displays steuert. Ist diese Bit
auf
ON
gesetzt so kann über die RxPDOs (entspricht den Objekten 0x7000…0x7004) das Display individuell beschrieben werden
und eigene Messwerte mit Einheiten oder Texte angezeigt werden. Das Backlight wurde in die Prozessdaten mit übernommen
um z.B. Störmeldungen durch eine blinkende Hintergrundbeleuchtung zu signalisieren. Zusätzlich können Sondergrafiken (Icons)
zur Visualisierung von Betriebszuständen eingeblendet werden.
Bei Deaktivierung LCD Programming auf
OFF
werden die Messwerte der vorhanden Sensoren mit Einheit angezeigt.
Bei Mehrgrößen-Sensoren wird über die
LCD Cycle Time
(
0x8001
)
im Bereich 3…180 Sekunden eine Umschaltzeit der
Messwertanzeige definiert. Der Kontrast wird über
LCD Contrast
(
0x8002)
im Bereich ±10 eingestellt.
MODUL BARGRAPH
(
PDO
)
Objekt
DataType Name Beschreibung
PDO
0x16n0 Bargraph Color Line RxPDO
Bargraph Value
0x16n1 Bargraph Warning Level RxPDO
Warning Minimum
Warning Maximum
0x16n2 Bargraph Error Level RxPDO
Error Minimum
Error Maximum
Fortsetzung und Beschreibung siehe nächste Seite!

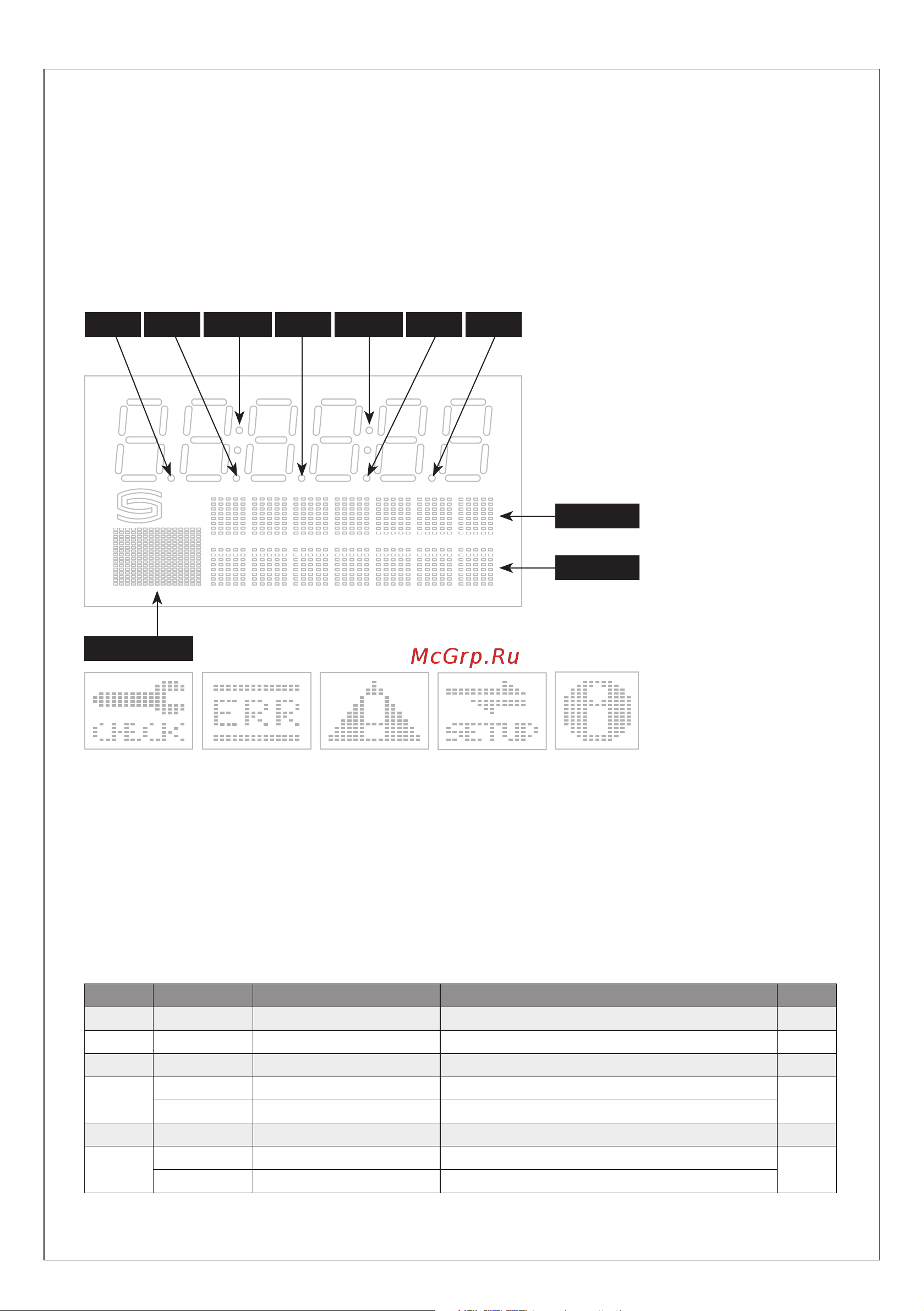

Dot A
Dot B
Dot C Dot D Dot EDot DP1 Dot DP2
Upper Line
Lower Line
Graphics
(
ICON
)
ICON 1
Wartung
ICON 2
Fehler / Error
ICON 3
Warnung
ICON 5
Info
ICON 4
Setup
