12
G
THERMASGARD
®
MODBUS
|
Configuration

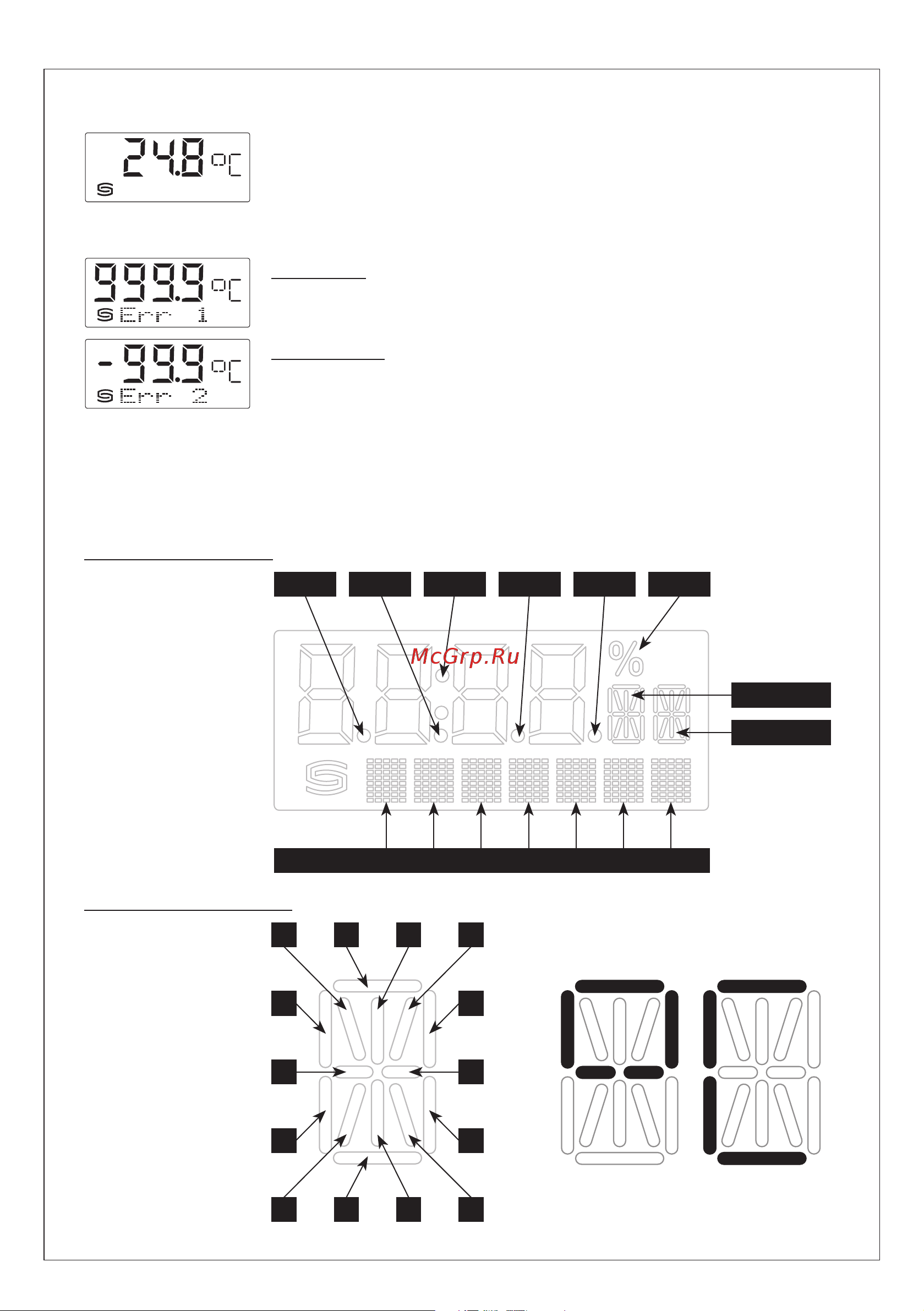

READOUT IN THE DISPLAY
By default, the following measurement
is displayed
statically
with the corresponding unit in the first line of the display:
Temperatur
in °C (the resolution is 1/10 °C)
Sensor breakage and sensor short circuit are detected and reported as an
error
, which is indicated on devices equipped with
a display. The error status can also be retrieved by means of a bus query
Sensor breakage
Error message:
Err1
Readout in the display:
999.9 °C
Sensor short circuit
Error message:
Err2
Readout in the display:
– 99.9 °C
The Modbus interface allows the display screen to be individually configured, both in the 7 and 14 segment range and in
the dot-matrix range. This means that messages such as those from the PLC can be displayed.
For the
individual display
, the register 4x0001 (physical value displayed) must contain the value 10.
The registers 4x0002 to 4x0012 contain information about the characters and segments to be displayed.
The dot-matrix area is also programmable in the default setting (register 4x0001 contains the value 0).
In this case, the current measured value is automatically displayed in the 7-segment area.
Composition of Segment Pattern (Register 4x0005)
Bit 0 ......
Dot A
Bit 1 ......
Dot B
Bit 2 ......
Dot C
Bit 3 ......
Dot D
Bit 4 ......
Dot DP
Bit 5 ......
Percent
Bit 6 ......
- -
Bit 7 ......
- -
Bit 8 ......
- -
Bit 9 ......
- -
Bit 10 ....
- -
Bit 11 ....
- -
Bit 12 ....
- -
Bit 13 ....
- -
Bit 14 ....
- -
Bit 15 ....
- -
Dot A
Dot Matrix A B C D E F G
Dot B Dot C Dot D Percent
14-Segment 1
14-Segment 2
Dot DP
Composition of 14-Segment Pattern (Register 4x0003 And 4x0004)
Bit 0 ......
A
Bit 1 ......
B
Bit 2 ......
C
Bit 3 ......
D
Bit 4 ......
E
Bit 5 ......
F
Bit 6 ......
G
Bit 7 ......
G'
Bit 8 ......
H
Bit 9 ......
I
Bit 10 ....
J
Bit 11 ....
K
Bit 12 ....
L
Bit 13 ....
M
Bit 14 ....
- -
Bit 15 ....
- -
A
D
I
L
J
K
H
G G'
F B
E C
M
Example for characters
Degrees Celsius (°C)
14-Segment 1:
14-Segment 2:
227 57
(Register 4x003) (Register 4x004)
