| Installation

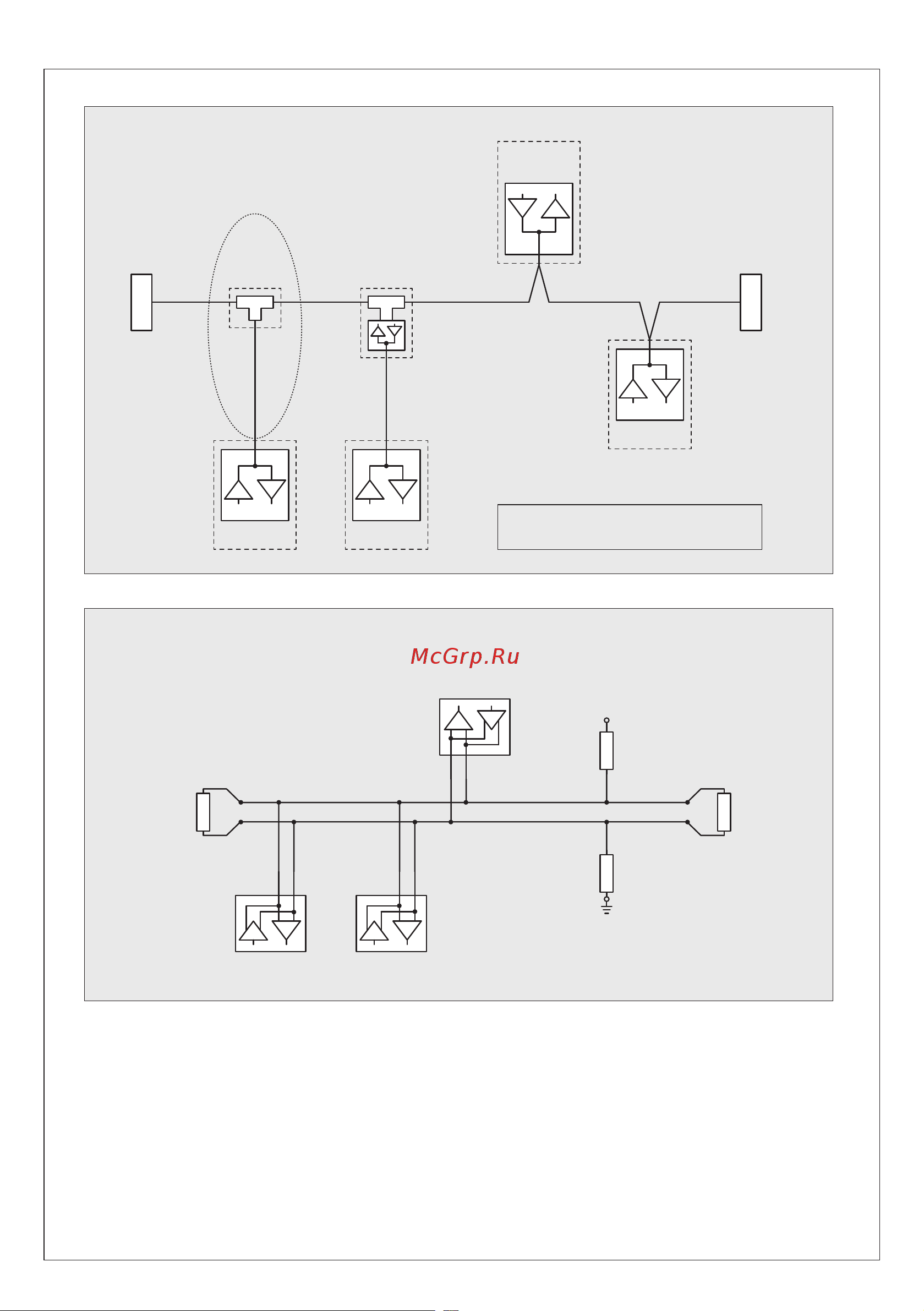

Allgemeiner Aufbau Busstruktur
Bustopologie mit Abschluss- und Vorspannungswiderständen
Abschlusswiderstände dürfen nur an den Enden der Busleitung angebracht werden.
In Netzen ohne Repeater sind nicht mehr als 2 Leitungsabschlüsse erlaubt.
Über DIP 6 kann der Leitungsabschluss am Gerät aktiviert werden. Die Vorspannungswiderstände zur Buspegeldefinition
im Ruhezustand werden üblicherweise am Modbus-Master / Repeater aktiviert.
Die maximale Teilnehmerzahl pro Modbussegment beträgt 32 Geräte.
Bei größerer Teilnehmerzahl ist der Bus in mehrere über Repeater getrennte Segmente aufzuteilen.
Die Teilnehmeradresse kann von 1 bis 247 eingestellt werden.
Für die Busleitung ist ein Kabel mit paarverseilter Datenleitung / Spannungsversorgung und Kupferabschirmgeflecht
verwendet werden. Der Kapazitätsbelag der Leitung sollte dabei kleiner 100 pF/m betragen (z.B. Profibusleitung).
Slave n
MODBUS
RTU-Master
RS-485
Leitungs-
abschluss
Leitungs-
abschluss
Aktiver
Abzweig
Passiver
Abzweig
Stichleitung
(Drop-Kabel)
Stammleitung
(Trunk-Kabel)
Stichleitung:
kürzer 20m
Mehrfachabzweigung n:
kürzer 40m/n
Allgemeiner Aufbau Busstruktur
Slave 1 Slave 2
LA LA
Bustopologie mit Abschluss- und Vorspannungswiderständen
A (D1) D+
5 V
Common
(GND)
B (D0) D–
Leitungs-
abschluss
Leitungs-
abschluss
Pull-Down- /
Vorspannungswiderstand
Pull-Up- /
Vorspannungswiderstand
MODBUS
RTU-Master
Slave 1 Slave 2
