3
D
THERMASGARD
®
MODBUS
| Konfiguration

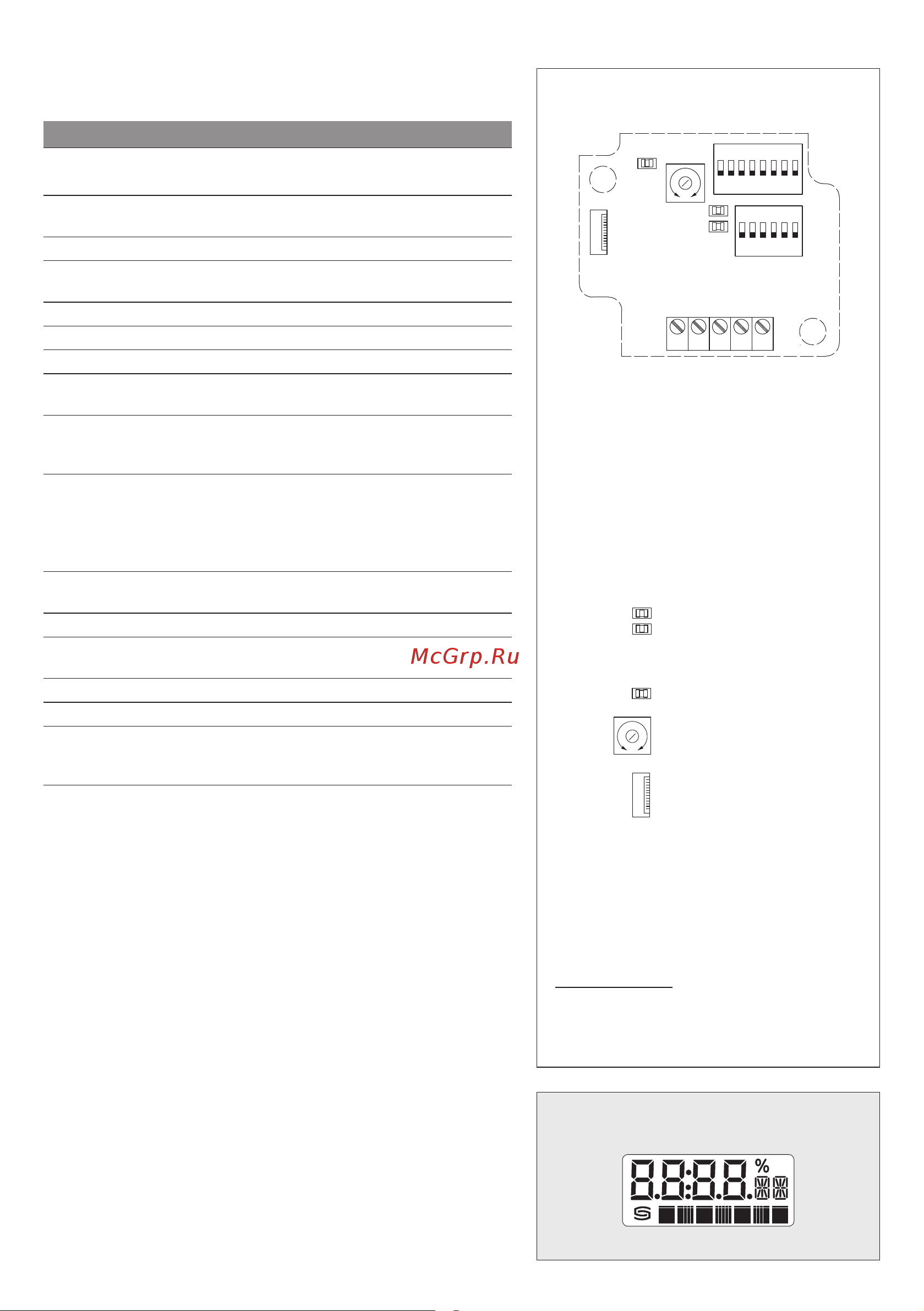

Schaltbild
THERMASGARD
®
MODBUS
1 2 3 4 5
12345678
ON DIPA
123456
ON DIPB
mode
offset
Stecker für Display
Kontaktseite:
rechts
Offset-Korrektur
Temperatur: ± 10°C
LED (interner Status)
Stecker
Display
–UB GND
Schirmung
RS485 Modbus A
RS485 Modbus B
+UB 24V AC/DC
DIP A: Busadresse
DIP B: Busparameter
(Baudrate, Parity ...)
Telegramm-Anzeige.
Empfang (LED grün)
Fehler (LED rot)
1 2 3 4 5
12345678
ON DIPA
123456
ON DIPB
mode
offset
Stecker für Display
Kontaktseite:
rechts
Offset-Korrektur
Temperatur: ± 10°C
LED (interner Status)
Stecker
Display
–UB GND
Schirmung
RS485 Modbus A
RS485 Modbus B
+UB 24V AC/DC
DIP A: Busadresse
DIP B: Busparameter
(Baudrate, Parity ...)
Telegramm-Anzeige.
Empfang (LED grün)
Fehler (LED rot)
Kalibrierfähige Temperaturfühler mit Modbus- Anschluss.
Für mehr Informationen siehe gerätespezifische Anleitung.
TECHNISCHE DATEN
Spannungsversorgung: 24 V AC (± 20 %) und
15…36 V DC (± 10 %)
Leistungsaufnahme: < 1 VA ⁄ 24 V DC
< 2,2 VA ⁄ 24 V AC
Sensor: Pt1000 (nach DIN EN 60751, Klasse B)
Messbereich: – 50...+ 150 °C
gerätetypabhängig
Abweichung Temperatur: ± 0,2 K bei +25 °C
Nullpunkt-Offset: ± 10 °C
Umgebungstemperatur: – 30...+ 70 °C
Medium: saubere Luft und
nicht aggressive
, nicht brennbare Gase
Busparameter: ohne Bestromung
(im spannungslosem Zustand)
über DIP-Schalter
konfigurier- und adressierbar !
Busschnittstelle: RS 485,
galvanisch getrennt,
Busabschluss über DIP-Schalter aktivierbar
Bis zu 32 Geräte auf einem Segment möglich.
Bei größerer Anzahl von Geräten müssen
RS 485 -Transceiver eingesetzt werden.
Busprotokoll: Modbus (RTU-Mode)
Adressbereich 0...
247
einstellbar
Baudrate: 9600, 19200, 38400 Baud
Statusanzeige: LED grün = Telegramm gültig
LED rot = Telegrammfehler
Fehlererkennung: Fühlerbruch, Fühlerkurzschluss
Signalfilterung: 0,3 s / 1 s / 10 s
Display: Über die Modbusschnittstelle kann die Display-
Anzeige sowohl im 7- und 14-Segment-Bereich als
auch im Dot-Matrix-Bereich programmiert werden.
Anzeige individuell
programmierbar
Nullpunktkalibrierung
Die Fühler sind werkseitig eingestellt und abgeglichen.
Eine Justage ist über die beiden Offset-Potentio meter
möglich. Der Einstellbereich beträgt ca. ± 10 °C .
