S+S Regeltechnik THERMASGARD ALTM 2 - Modbus [5/32] Konfiguration
![S+S Regeltechnik THERMASGARD ALTM 2 - Modbus [5/32] Konfiguration](/views2/1896396/page5/bg5.png)
5
D
THERMASGARD
®
MODBUS
| Konfiguration

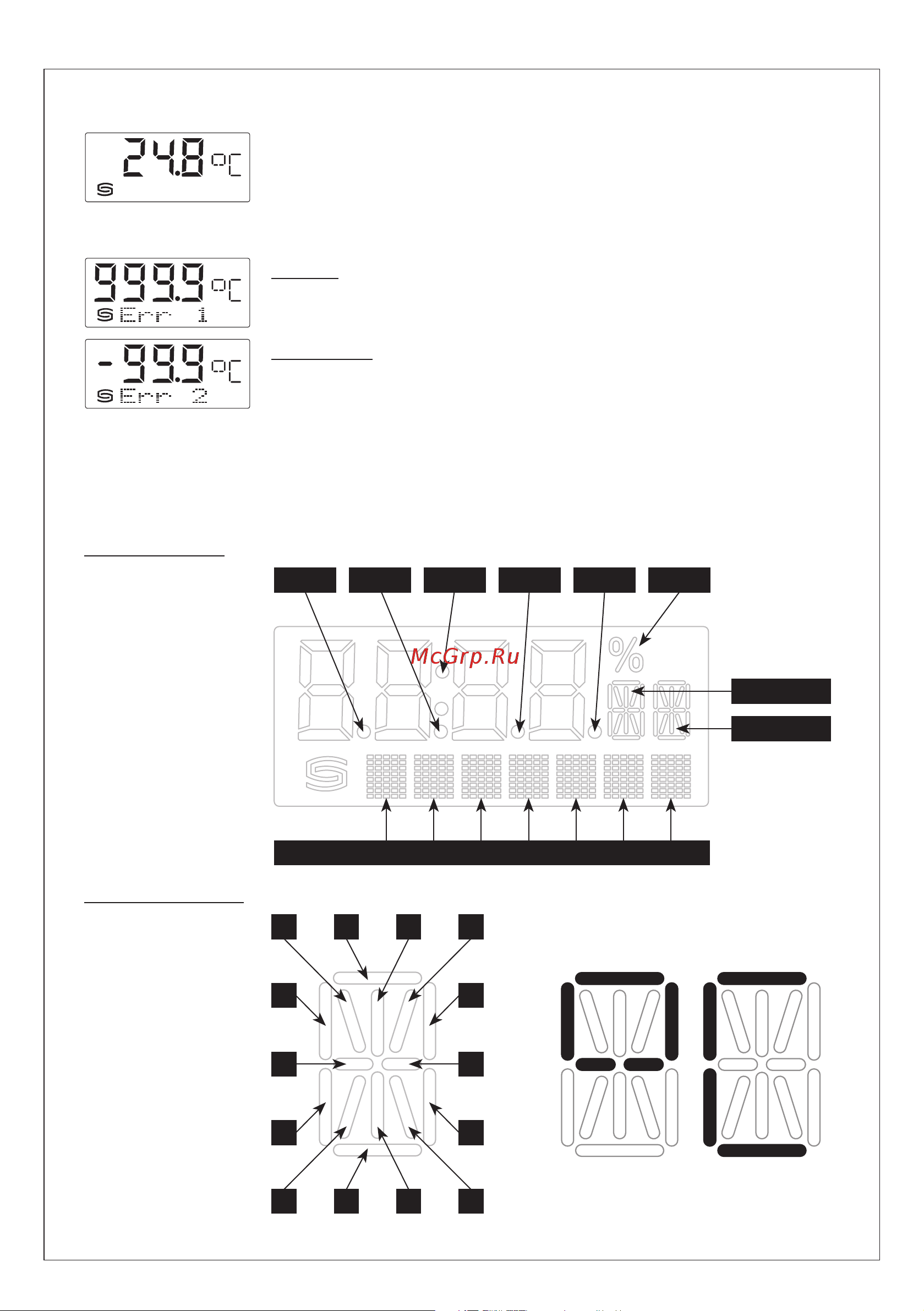

ANZEIGE IM DISPLAY
Standardmäßig wird in der ersten Zeile des Displays
folgender Messwert mit der entsprechenden Einheit
statisch
angezeigt:
Temperatur
in °C (Die Auflösung beträgt 1/10 °C)
Fühlerbruch und Fühlerkurzschluss werden erkannt und als
Fehler
gemeldet, dieser wird Geräten mit Display angezeigt.
Über die Busabfrage ist der Fehlerstatus ebenso abrufbar.
Fühlerbruch
Fehlermeldung:
Err1
Anzeige im Display:
999.9 °C
Fühlerkurzschluss
Fehlermeldung:
Err2
Anzeige im Display:
– 99.9 °C
Über die Modbusschnittstelle kann die Display-Anzeige sowohl im 7- und 14-Segment-Bereich als auch im Dot-Matrix-Bereich
programmiert werden. Somit können auch beispielsweise Meldungen von der SPS angezeigt werden.
Für die
individuelle Anzeige
muss das Register 4x0001 (physikalischer Anzeigewert) den Wert 10 enthalten.
Die Register 4x0002 bis 4x0012 enthalten Informationen über die darzustellenden Zeichen und Segmente.
Der Dot-Matrix-Bereich ist ebenfalls in der Defaulteinstellung (Register 4x0001 enthält den Wert 0) programmierbar.
Im 7-Segment-Bereich wird dabei automatisch der aktuelle Messwert angezeigt.
Aufbau Segment-Muster (Register 4x0005)
Bit 0 ......
Dot A
Bit 1 ......
Dot B
Bit 2 ......
Dot C
Bit 3 ......
Dot D
Bit 4 ......
Dot DP
Bit 5 ......
Prozent
Bit 6 ......
- -
Bit 7 ......
- -
Bit 8 ......
- -
Bit 9 ......
- -
Bit 10 ....
- -
Bit 11 ....
- -
Bit 12 ....
- -
Bit 13 ....
- -
Bit 14 ....
- -
Bit 15 ....
- -
Dot A
Dot Matrix A B C D E F G
Dot B Dot C Dot D Prozent
14-Segment 1
14-Segment 2
Dot DP
Aufbau 14-Segment-Muster (Register 4x0003 und 4x0004)
Bit 0 ......
A
Bit 1 ......
B
Bit 2 ......
C
Bit 3 ......
D
Bit 4 ......
E
Bit 5 ......
F
Bit 6 ......
G
Bit 7 ......
G'
Bit 8 ......
H
Bit 9 ......
I
Bit 10 ....
J
Bit 11 ....
K
Bit 12 ....
L
Bit 13 ....
M
Bit 14 ....
- -
Bit 15 ....
- -
A
D
I
L
J
K
H
G G'
F B
E C
M
Beispiel für Zeichen
Grad Celsius (°C)
14-Segment 1:
14-Segment 2:
227 57
(Register 4x003) (Register 4x004)
