41
r
AERASGARD
®
RFTM - LQ - PS - CO2 - Modbus
| Конфигурация

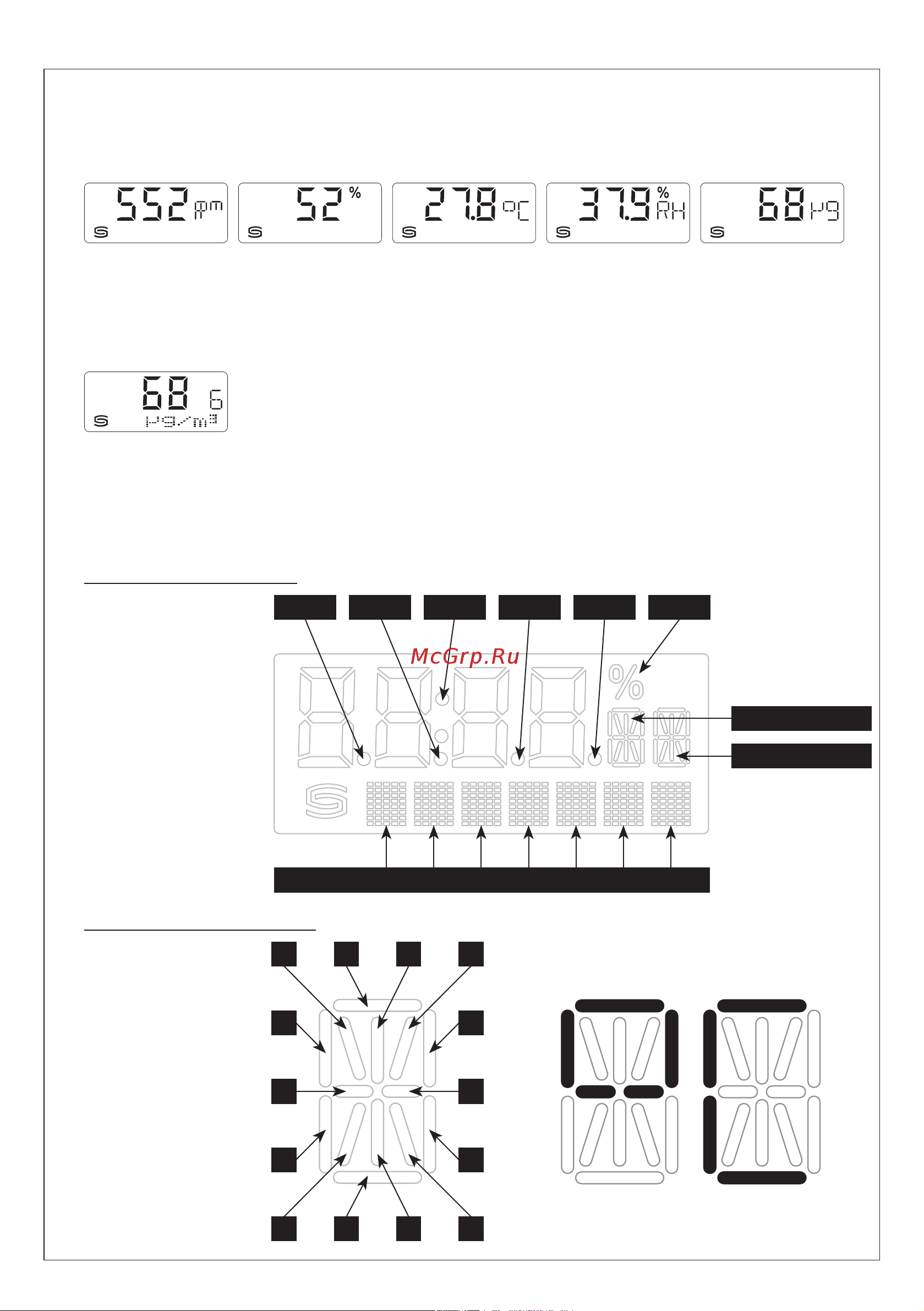

ИНДИКАЦИЯ НА ДИСПЛЕЕ
В стандартном исполнении на дисплее поочередно и
циклично
отображаются следующие измеренные значения с соответствующими
единицами измерения: содержание углекислого газа (млн
-1
),
качество воздуха
(VOC; %),
температура
(°C),
относительная
влажность
(% отн. влажн.),
содержания мелкой пыли
(P M) мк г / м ³
Используя шинный интерфейс, вместо стандартной индикации можно запрограммировать отображение
альтернативной выходной
величины
: содержание углекислого газа (млн
-1
),
качество воздуха
(VOC; %),
температура
(°C),
относительная влажность
(% отн. влажн.),
содержания мелкой пыли
(P M) мк г / м ³
При этом в первой строке
статично
отображается значение с индексом, а во второй— соответствующая единица измерения.
Индекс обозначает тип индикации, например содержания мелкой пыли (см. таблицу «Функция 06— Запись значения в один
регистр хранения (Write Single Register)»).
Значение:
68
Индекс:
6
диница измерения:
мкг ⁄ м³
Посредством шинного интерфейса дисплей можно программировать как в 7- и 14-сегментном поле, так и в поле с точечной
матрицей. Так, например, можно отображать сообщения, получаемые от ПЛК.
Для
индивидуальной индикации
регистр 4x0001 (физическое значение) должен содержать значение 10.
Регистры от 4х0002 до 4х0012 содержат сведения об отображаемых символах и сегментах.
При настройке по умолчанию (регистр 4x0001 содержит значение 0) можно также запрограммировать поле с точечной матрицей.
При этом в 7-сегментном поле будут отображаться текущие измеренные значения.
Пример структуры сегментного поля (регистр 4x0005)
Бит 0 .....
Точка A
Бит 1 .....
Точка B
Бит 2 .....
Точка C
Бит 3 .....
Точка D
Бит 4 .....
Точка DP
Бит 5 .....
Процент
Бит 6 .....
- -
Бит 7 .....
- -
Бит 8 .....
- -
Бит 9 .....
- -
Бит 10 ...
- -
Бит 11 ...
- -
Бит 12 ...
- -
Бит 13 ...
- -
Бит 14 ...
- -
Бит 15 ...
- -
Точка A
Точ. матрица A B C D E F G
Точка B Точка C Точка D Процент
14-сегментное поле 1
14-сегментное поле 2
Точка DP
Пример структуры 14-сегментного поля (регистр 4x0003 и 4x0004)
Бит 0 .....
A
Бит 1 .....
B
Бит 2 .....
C
Бит 3 .....
D
Бит 4 .....
E
Бит 5 .....
F
Бит 6 .....
G
Бит 7 .....
G'
Бит 8 .....
H
Бит 9 .....
I
Бит 10 ...
J
Бит 11 ...
K
Бит 12 ...
L
Бит 13 ...
M
Бит 14 ...
- -
Бит 15 ...
- -
A
D
I
L
J
K
H
G G'
F B
E C
M
Пример для символа
градуса Цельсия (°C)
14-сегментное поле 1: 14-сегментное поле 2:
227 57
(регистр 4x003) (регистр 4x004)
