6
D
Montage und Inbetriebnahme
Automatische Kalibrierung der VOC-Messung (permanent aktiv)
Für die Selbstkalibierungstechnik des Sensors, ist lediglich ein regelmäßiger Frischluftaustausch nötig. Das Gerät erkennt diesen Zustand selbstständig
und führt die Kalibrierung automatisch durch. Es reicht aus in regelmäßigen Abständen die Fenster zu öffnen bzw. die Lüftungsanlage auf Außenluft
einzustellen. Es ist darauf zu achten, dass während dieses Vorgangs keine Schadstoffe die Umgebungsluft beeinflussen. Gehen Sie wie folgt vor:
1 x wöchentlich für 15-20 Minuten alle Fenster komplett öffnen bzw. die Lüftungsanlage auf Außenluft einstellen.
Für diese Zeit muss das Freisetzen von Gasen von flüchtigen organischen Substanzen so gut wie möglich unterbunden werden.
Regelmäßiges Belüften der Räume bzw. Spülen des Kanals mit Frischluft, erhöht die Messgenauigkeit des Sensors.
Der automatische Kalibrierzyklus wird bei jedem Einschalten des Gerätes neu gestartet und ein Korrekturwert über die Betriebsdauer ermittelt. Bei
Spannungsunterbrechung kürzer 7 Tage kann der Berechnungs algorithmus durch eine manuelle Kalibrierung unterstützt werden, um eine schnellere
Anpassung des Korrekturwertes zu erreichen.
Manuelle Kalibrierung der VOC-Messung
Die manuelle Kalibrierung kann unabhängig von der automatischen Kalibrierung durchgeführt werden. Vor
und während des Kalibriervorganges ist für
ausreichend Frischluft zu sorgen und darauf zu achten, dass
keine Schadstoffe
die Umgebungsluft beeinflussen. Gehen Sie bei der manuellen Kalibrierung wie folgt vor:
1.
Vorbereitung: Das Freisetzen von Gasen von flüchtigen organischen Substanzen so gut wie möglich
unterbinden, Fenster öffnen bzw. Lüftungsanlage auf Außenluft einstellen, Gehäusedeckel abnehmen und
15 Minuten warten.
2.
Den
„ZERO VOC“

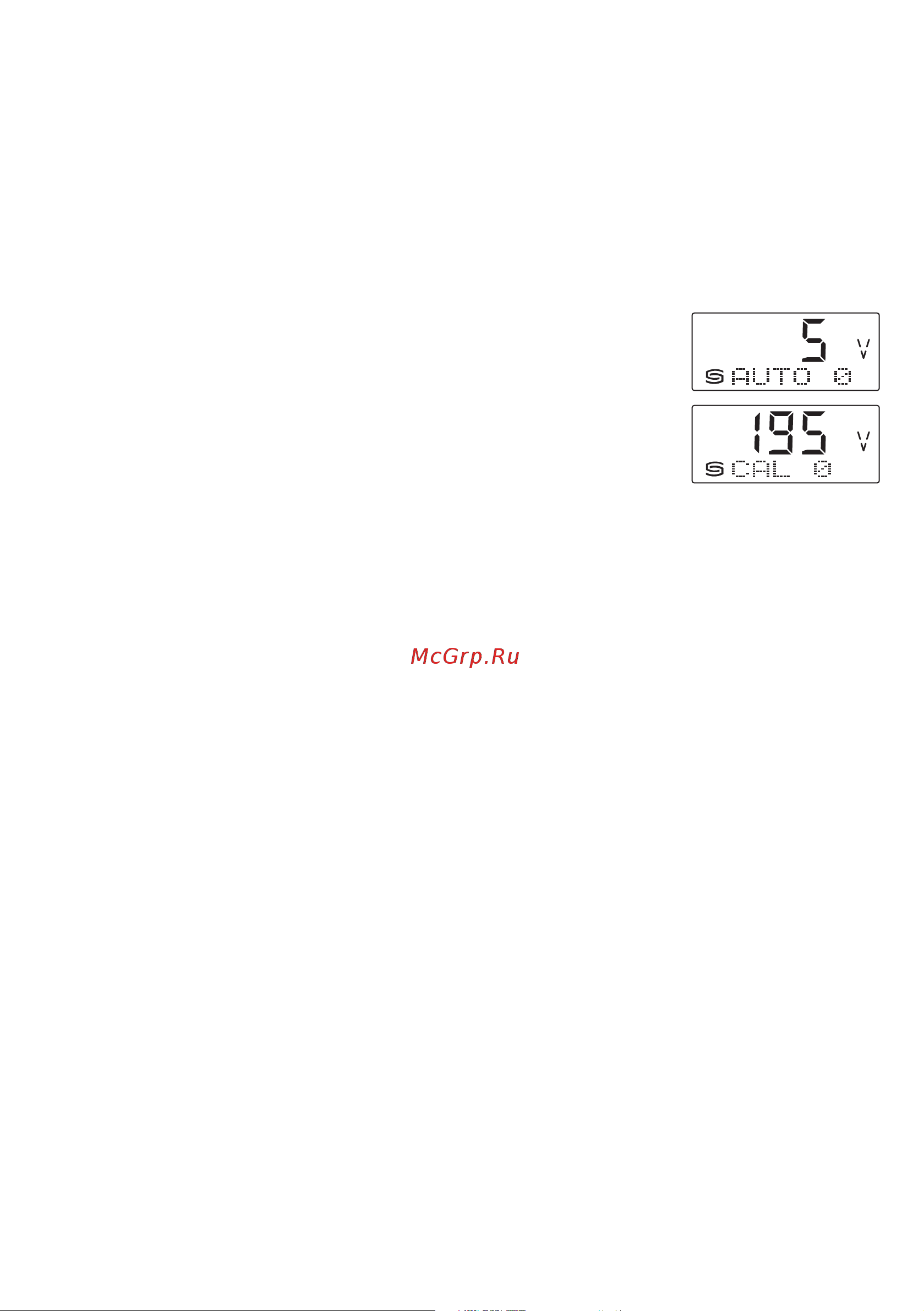

Taster gedrückt halten, bis die blinkende Status-LED nach 5 Sekunden in ein Dauer-
licht übergeht. Geräte mit Display zeigen dabei
„AUTO 0“
an und wechseln den Countdown von 5 auf 60.
Der Kalibriervorgang ist gestartet. Fenster weiter geöffnet halten bzw. die Lüftungsanlage auf Außen
-
luft eingestellt lassen.
3.
Nach 60 Sekunden ist die Kalibrierung abgeschlossen (Status-LED erloschen, Countdown abgelaufen)
und das Gerät zeigt bzw. übermittelt die aktuelle VOC-Konzentration.
