21
F
Montage et mise en service
Réglage du point de commutation
Un contact inverseur sans potentiel est disponible en tant que sortie de commutation.
Un point de commutation entre 10 % et 95 % de la plage de mesure peut être sélectionné via le
potentiomètre SET. La valeur de 10 % pour CO2 est additionnée à la valeur limite d'air frais de 400 ppm.
(600...1900 ppm à MB = 0...2000 ppm resp. 900...4700 ppm à MB = 0...5000 ppm) Pour les autres
grandeurs de mesure, la valeur minimale respective est directement utilisée comme valeur de base.
(PM : 10 %...95 % de la plage de mesure µg / m³, Température : +5...+48 °C, Humidité : 10...95 % h.r.)
L'affectation des sorties de commutation aux grandeurs de mesure s'effectue via interrupteurs DIP (DIP
7 et DIP 8).
Offset
Chaque canal de mesure (sauf capteur de particules) comprend un potentiomètre offset séparé pour le réglage
ultérieur de la valeur de mesure. La plage de réglage ultérieur est de ± 10 % de la plage de mesure.

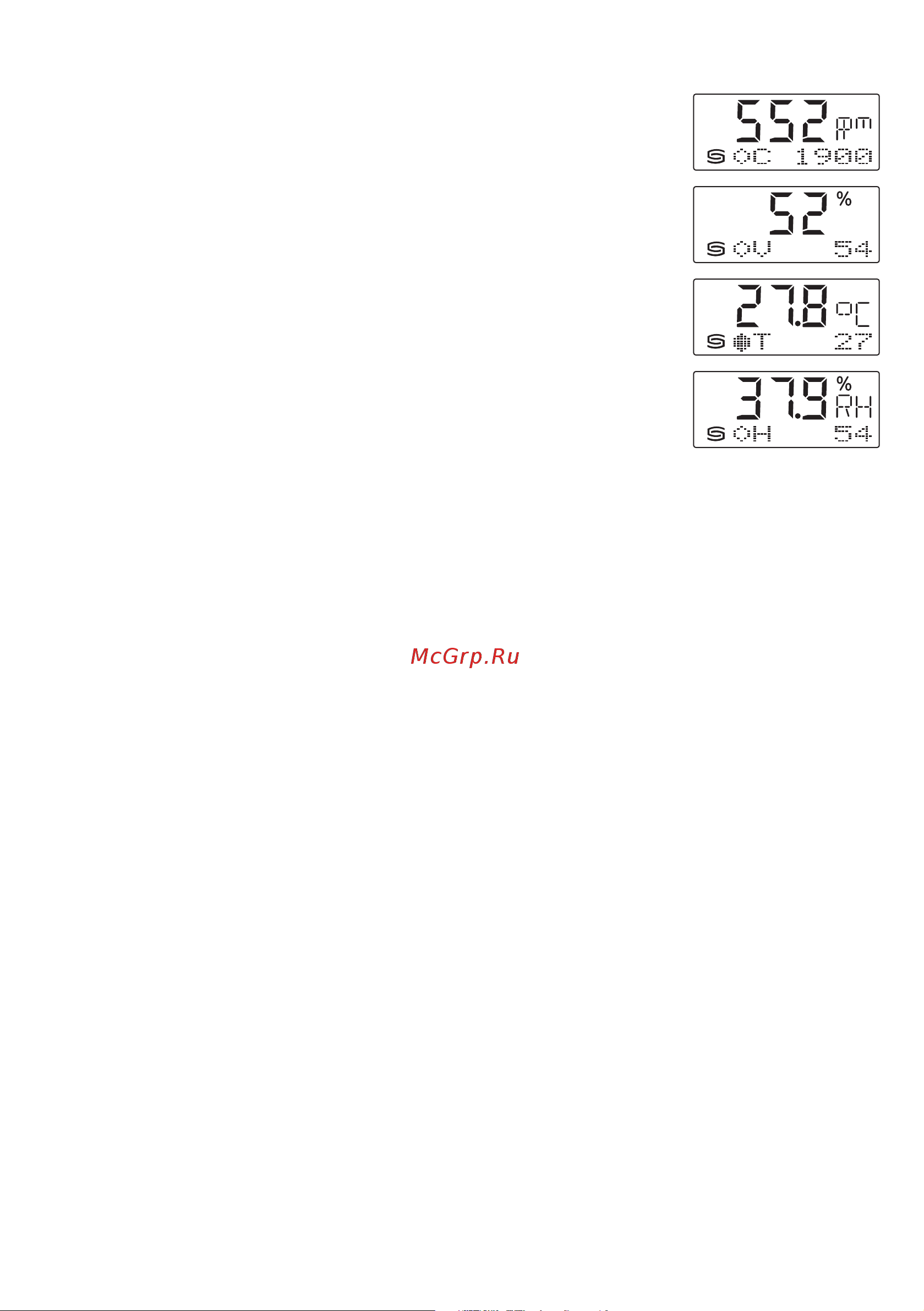

Affichage de l'écran
Les
valeurs de mesure
sont affichées avec les
unités
correspondantes
(CO2 en
ppm
, particules fines en
µg ⁄ m³,
température en
°C
, humidité relative en
% h.r.
)
dans la première ligne de manière cyclique et successive.
L'
état de commutation du relais
s'affiche à gauche dans la deuxième ligne sous forme d'un cercle
(plein
●
= relais excité; vide
○
= relais au repos)
suivi de l'
indicateur
respectif
(
C
pour CO2
;
P
pour particules ;
T
pour température ;
H
pour humidité relative en
% h.r.
)
et la
valeur du point de commutation
s'affiche à droite.
