27
r
Монтаж и ввод в эксплуатацию
ВНИМАНИЕ!
Минимальная концентрация CO2 в наружном воздухе в озелененных районах с малым количеством промышленных объектов составляет прибл.
350млн
-1
(выходное напряжение = 1,75В при диапазоне измерения 0...2000млн
-1
или 0,7В при диапазоне измерения 0...5000млн
-1
). Газообмен
в чувствительном элементе осуществляется благодаря диффузии. В зависимости от изменения концентрации и скорости потока воздуха
вблизи чувствительного элемента реакция прибора на изменение концентрации может происходить с задержкой. При монтаже прибора его
расположение необходимо выбирать таким образом, чтобы поток воздуха обтекал чувствительный элемент. В противном случае это может
привести к существенному замедлению газообмена вплоть до его остановки.
Ввод в эксплуатацию
После включения устройства начинаются самотестирование и терморегулирование. Этот процесс длится от 30 до 50минут в зависимости от
условий окружающей среды (
дополнительно
в это время можно выполнить
ручную калибровку
). При вводе в эксплуатацию с помощью
автома-
тической калибровки
выполнить следующие действия:
1.
Открыть все окна либо переключить систему вентиляции на забор воздуха снаружи.
2.
Включить устройство и отойти от него. По возможности все люди должны покинуть помещение.
3.
Через 50минут устройство готово к использованию.
Автоматическая калибровка для измерения содержания CO2
Для самокалибровки датчика нужен регулярный приток свежего воздуха (концентрация углекислого газа: от 350 до 500 млн
-1
). Устройство
распознает это состояние самостоятельно и выполняет калибровку автоматически. Достаточно регулярно открывать окна или переключить систему
вентиляции на забор воздуха снаружи и позаботиться, чтобы в это время не было источников углекислого газа, влияющих на окружающий воздух.
Выполнить следующие действия:
Один раз в неделю полностью открыть все окна на 15–20минут или переключить систему вентиляции на забор воздуха снаружи.
По возможности все люди должны покинуть помещение на это время.
Регулярная вентиляция помещений или продувка каналов свежим воздухом повышает точность измерения датчика.
Ручная калибровка для измерения содержания CO2
Ручная калибровка может осуществляться независимо от автоматической калибровки. Перед калибровкой
и во время ее выполнения обеспечить достаточный приток свежего воздуха (концентрация углекислого
газа: от 350 до 500 млн
-1
) и позаботиться, чтобы не было источников углекислого газа, влияющих на
окружающий воздух. При ручной калибровке выполнить следующие действия:
1.
Подготовка: снять крышку корпуса и открыть все окна или переключить систему вентиляции на забор
воздуха снаружи.
2.

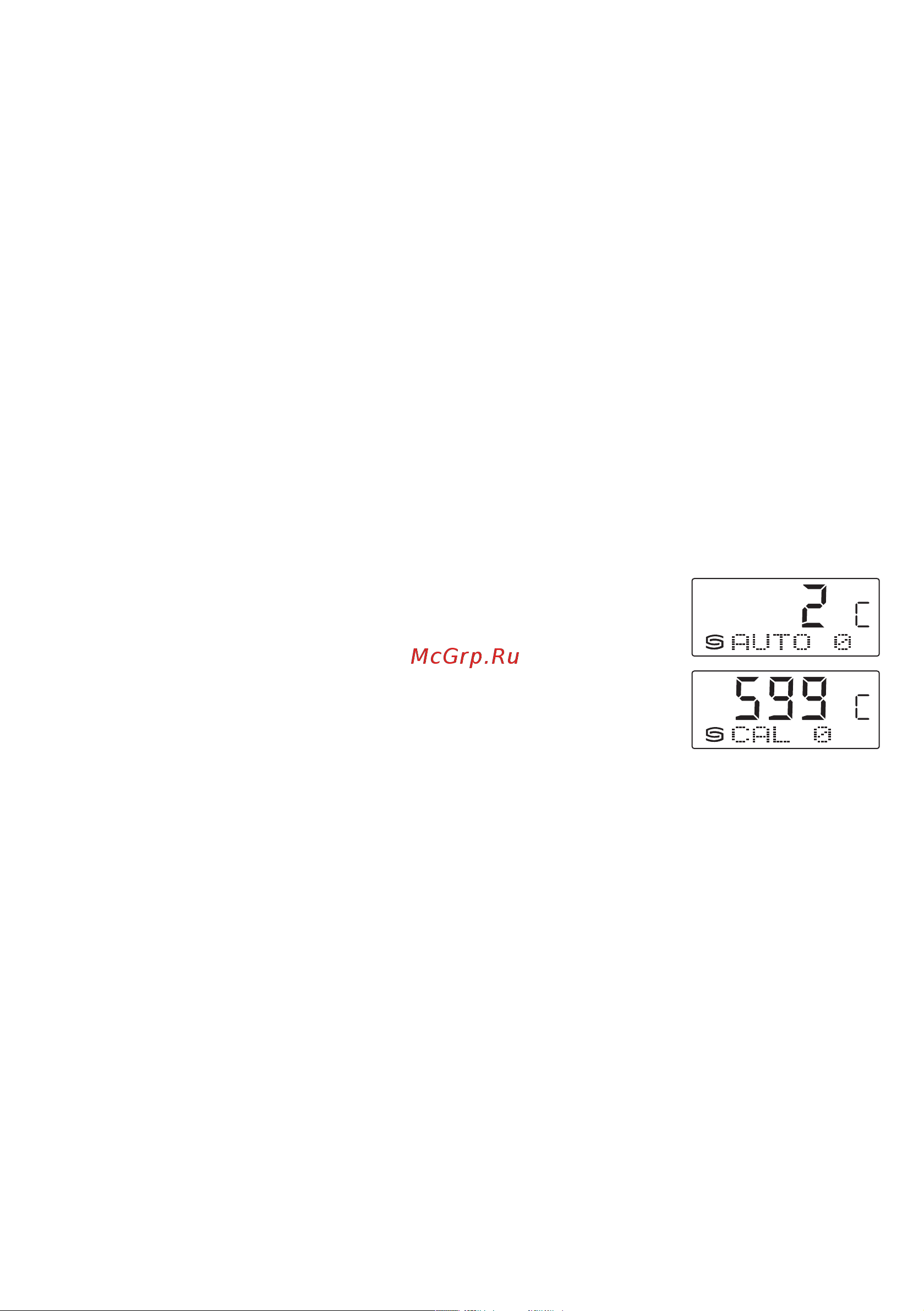

Нажать и удерживать кнопку
ZEROCO2
, пока через 5секунд мигающий светодиод состояния не начнет
гореть постоянно. На устройствах с дисплеем при этом отображается
AUTO0
и время обратного
отсчета меняется с 5 на 600. Запускается калибровка. Окна должны оставаться открытыми или система
вентиляции должна забирать воздух снаружи.
3.
По возможности все люди должны покинуть помещение.
4.
Через 10минут калибровка окончена (светодиод состояния погас, обратный отсчет завершен),
и устройство должно показать или передать концентрацию углекислого газа в диапазоне от
350 до 500млн
-1
.
