S+S Regeltechnik AERASGARD RPS-SD [7/32] Montage und inbetriebnahme
![S+S Regeltechnik AERASGARD RFTM-PS-CO2 [7/32] Montage und inbetriebnahme](/views2/1896620/page7/bg7.png)
7
D
Montage und Inbetriebnahme
Schaltpunkteinstellung
Als Schaltausgang steht ein potentialfreier Wechslerkontakt zur Verfügung.
Über das Potentiometer SET kann ein Schaltpunkt zwischen 10 % und 95 % des des Messbereichs
gewählt werden. Der 10 % - Wert wird bei CO2 zur Frischluftgrenze von 400 ppm addiert.
(600...1900 ppm bei MB = 0...2000 ppm bzw. 900...4700 ppm bei MB = 0...5000 ppm)
Bei den anderen Mess
größen wird die jeweilige Untergrenze direkt als Basis verwendet.
(VOC: 10...95 %, Temperatur: +5...+48 °C, Feuchtigkeit: 10...95% r.H.)
Die Zuordnung des Schaltausgangs zur Messgröße erfolgt über DIP-Schalter ( DIP 7 und DIP 8 ).
Offset
Jeder Messkanal enthält zur nachträglichen Justage des Messwertes ein separates Offset-Potentiometer.
Der Nachstellbereich liegt bei ± 10 % vom Messbereich.

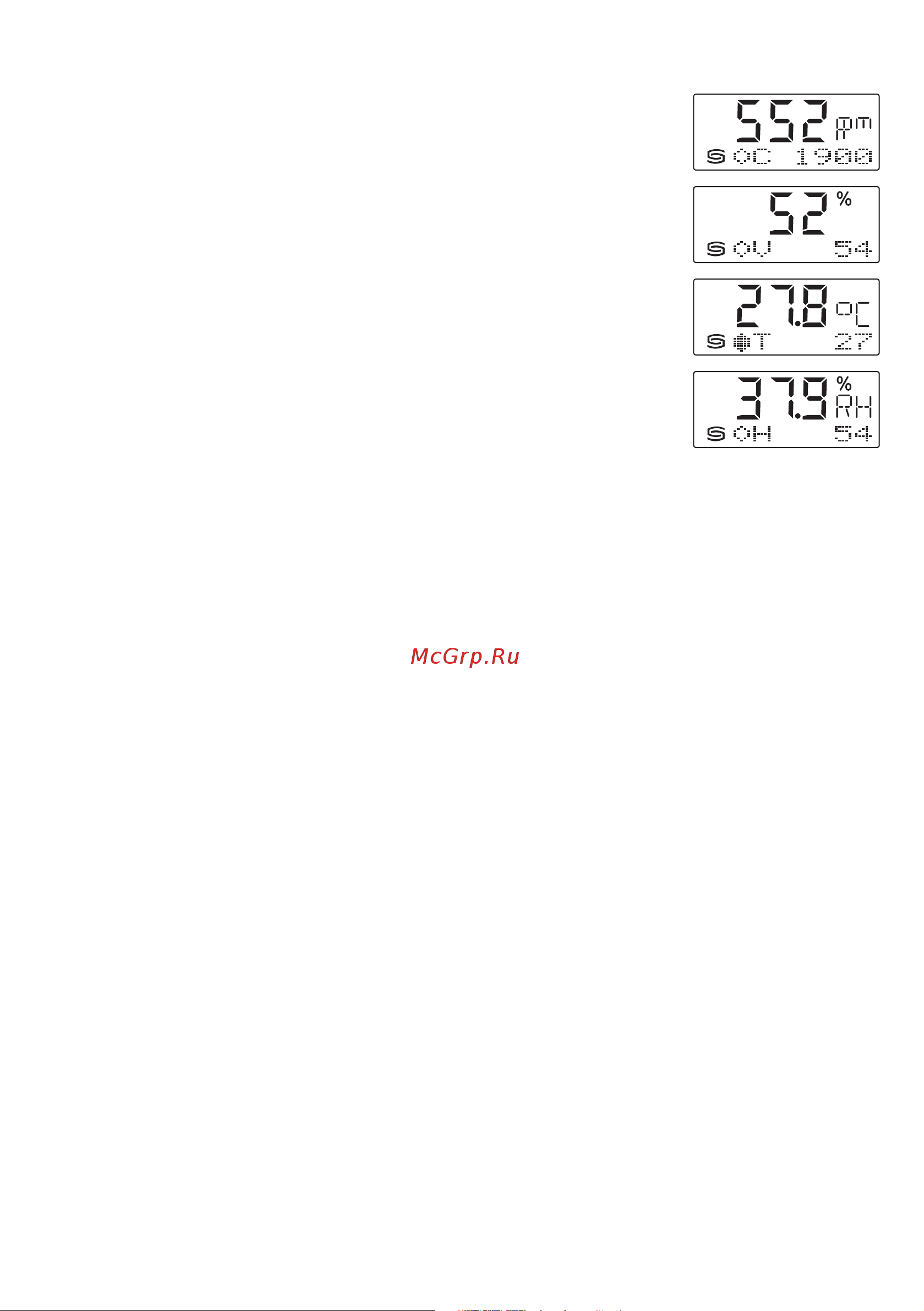

Displayanzeige
In der ersten Zeile werden die
Messwerte
mit den entsprechenden
Einheiten
( CO2 in
ppm
, VOC in
%
, Temperatur in
°C
, relative Feuchte in
% r.H.
)
zyklisch nacheinander angezeigt.
In der zweiten Zeile wird links der
Schaltzustand des Relais
als Kreis
(gefüllt
●
= Relais angezogen; leer
○
= Relais abgefallen)
gefolgt von dem jeweiligen
Indikator
(
C
für CO2;
V
für VOC;
T
für Temperatur;
H
für relative Feuchte in
% r.H.
)
und rechts der
Schaltpunktwert
angezeigt.
