Столы для пиццы. Руководство по эксплуатации и техническому обслуживанию

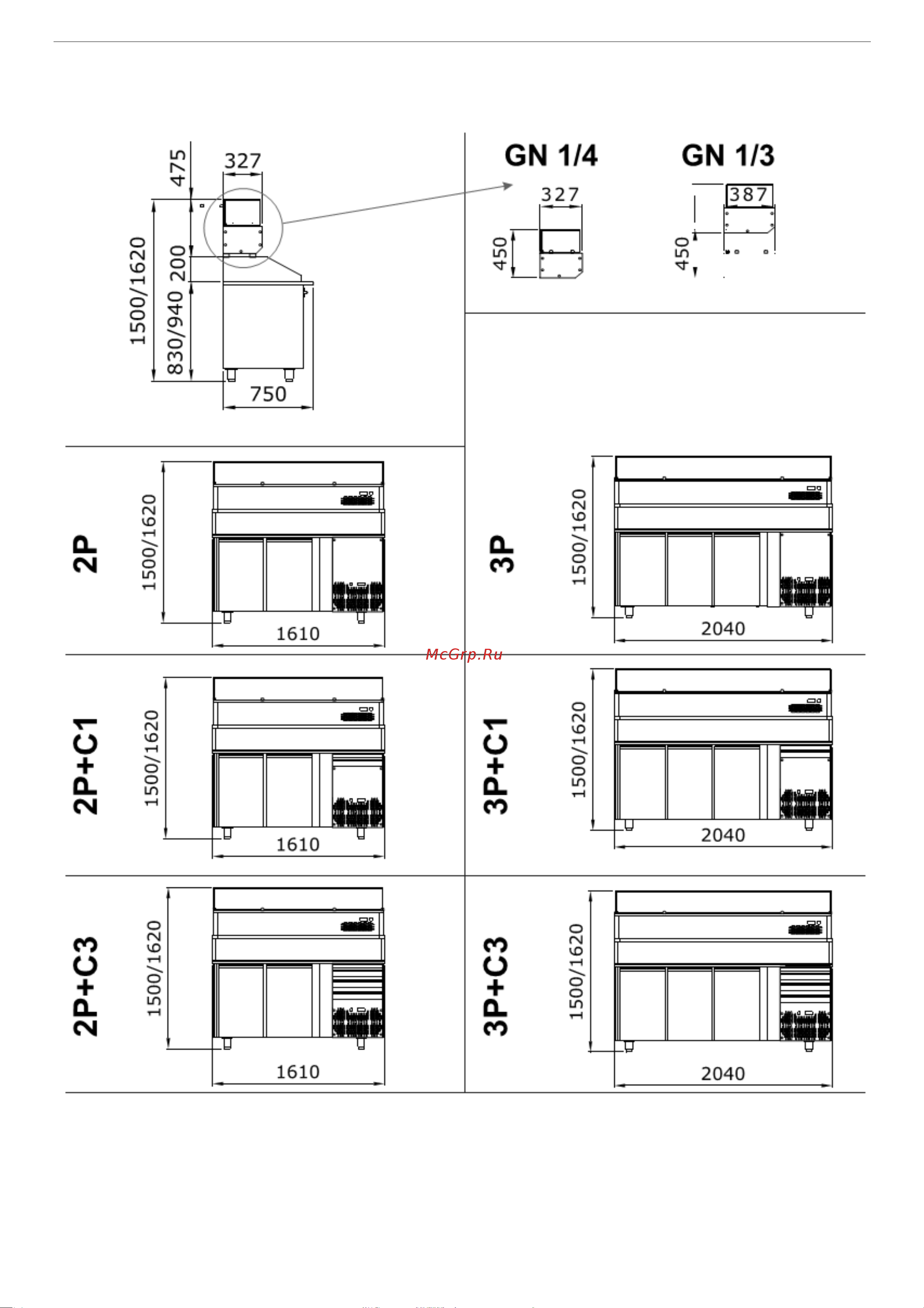

ВИД СПЕРЕДИ И СБОКУ
C1: 1 ящик
C3: 3 изолированных ящика
