Apach APZ03D6+VR4 200 VD [42/43] Электромонтажная схема
![Apach APZ03D6+VR4 200 VD [42/43] Электромонтажная схема](/views2/1897089/page42/bg2a.png)

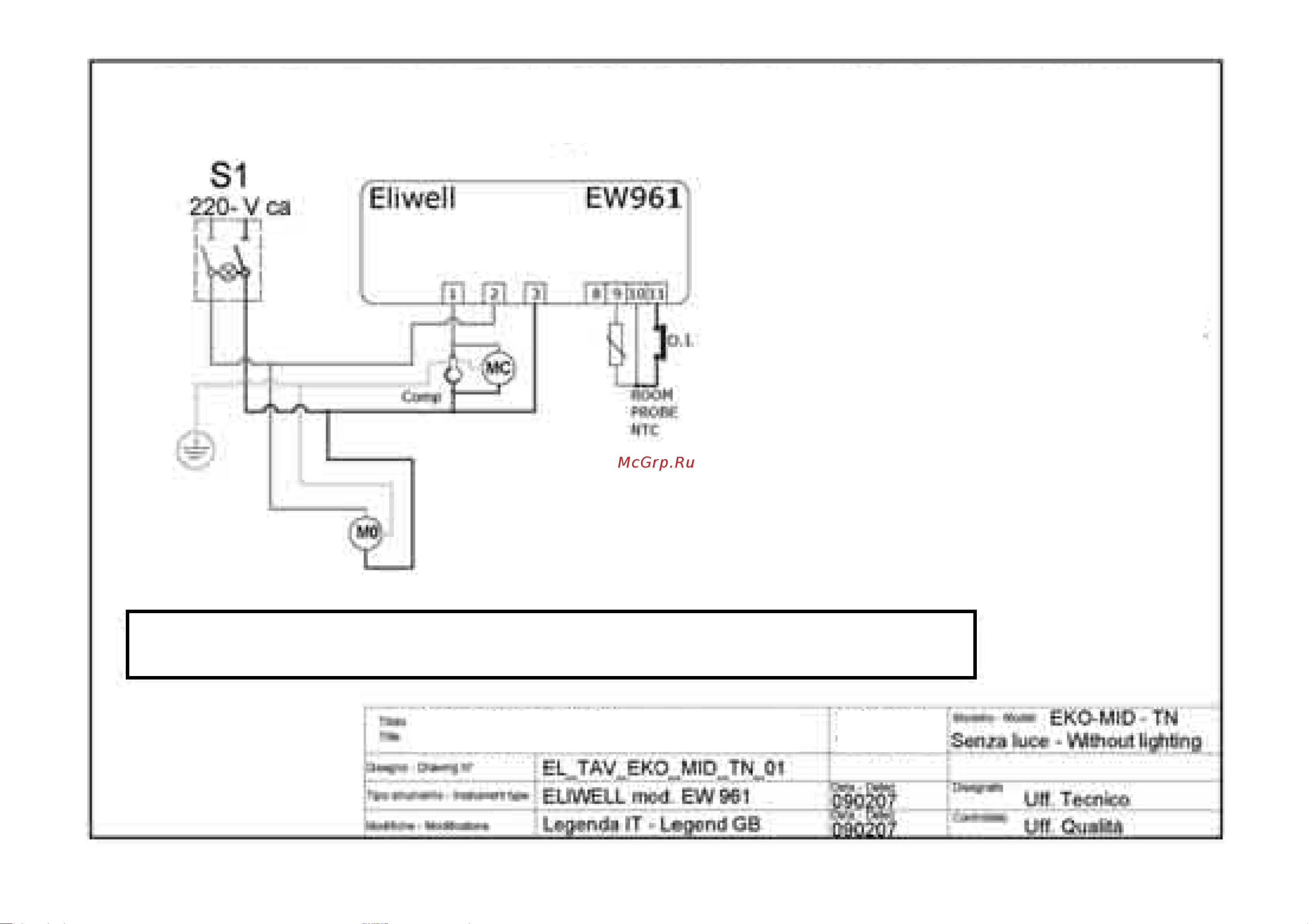

ЭЛЕКТРОМОНТАЖНАЯ СХЕМА
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
S1: ДВУХПОЛЮСНЫЙ ВЫКЛЮЧАТЕЛЬ
СОМР: КОМПРЕССОР
М0: ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА ИСПАРИТЕЛЯ
МС: ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА КОНДЕНСАТОРА
ROOM NTC PROBE: NTC-ДАТЧИК ХОЛОДИЛЬНОЙ КАМЕРЫ
Данная схема относится к моделям столов APZ Gastronorm 1/1
ЭЛЕКТРОМОНТАЖНАЯ СХЕМА
СТОЛ
