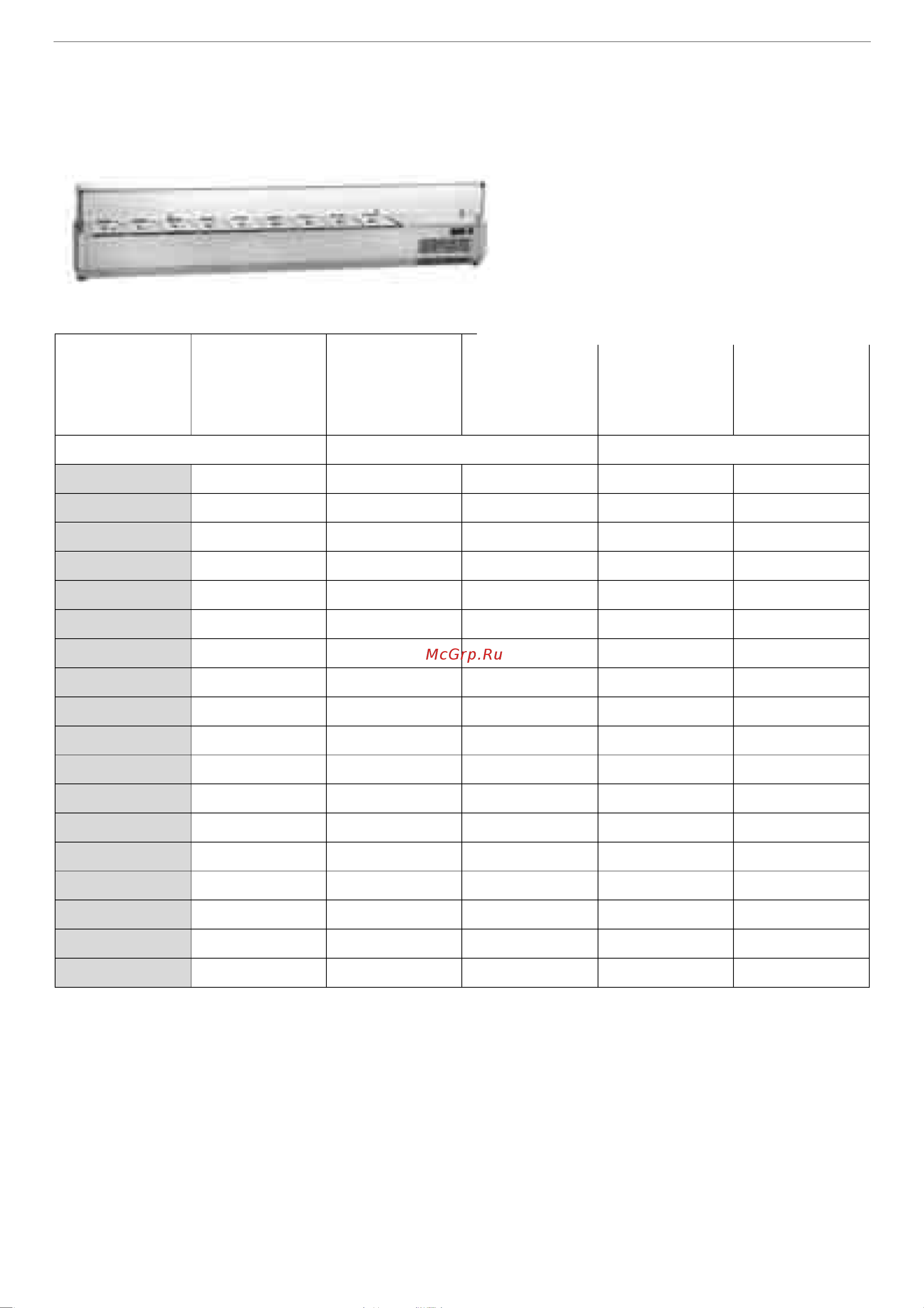

Столы для пиццы. Руководство по эксплуатации и техническому обслуживанию
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
Витрина для пиццерии GN 1/3
Модель Гастроемкость Габариты
Транспортные
габариты
Вес нетто Вес брутто
GN 1/3 дл. x шир. (мм) кг
VR3 H 450 H 440
120 4 1200 x 385 1440 x 420 60 70
140 5 1400 x 385 1440 x 420 60 70
150 5 1500 x 385 1540 x 420 70 80
160 6 1600 x 385 1640 x 420 70 80
170 6 1700 x 385 1740 x 420 80 90
180 7 1800 x 385 1840 x 420 80 90
190 8 1900 x 385 1940 x 420 85 95
200 8 2000 x 385 2040 x 420 85 95
203 8 2030 x 385 2070 x 420 90 100
210 9 2100 x 385 2140 x 420 95 105
215 9 2150 x 385 2190 x 420 95 105
220 9 2200 x 385 2240 x 420 100 110
230 10 2300 x 385 2340 x 420 100 110
240 10 2400 x 385 2440 x 420 100 110
250 11 2500 x 385 2540 x 420 105 115
260 11 2600 x 385 2640 x 420 115 125
270 12 2700 x 385 2740 x 420 115 125
