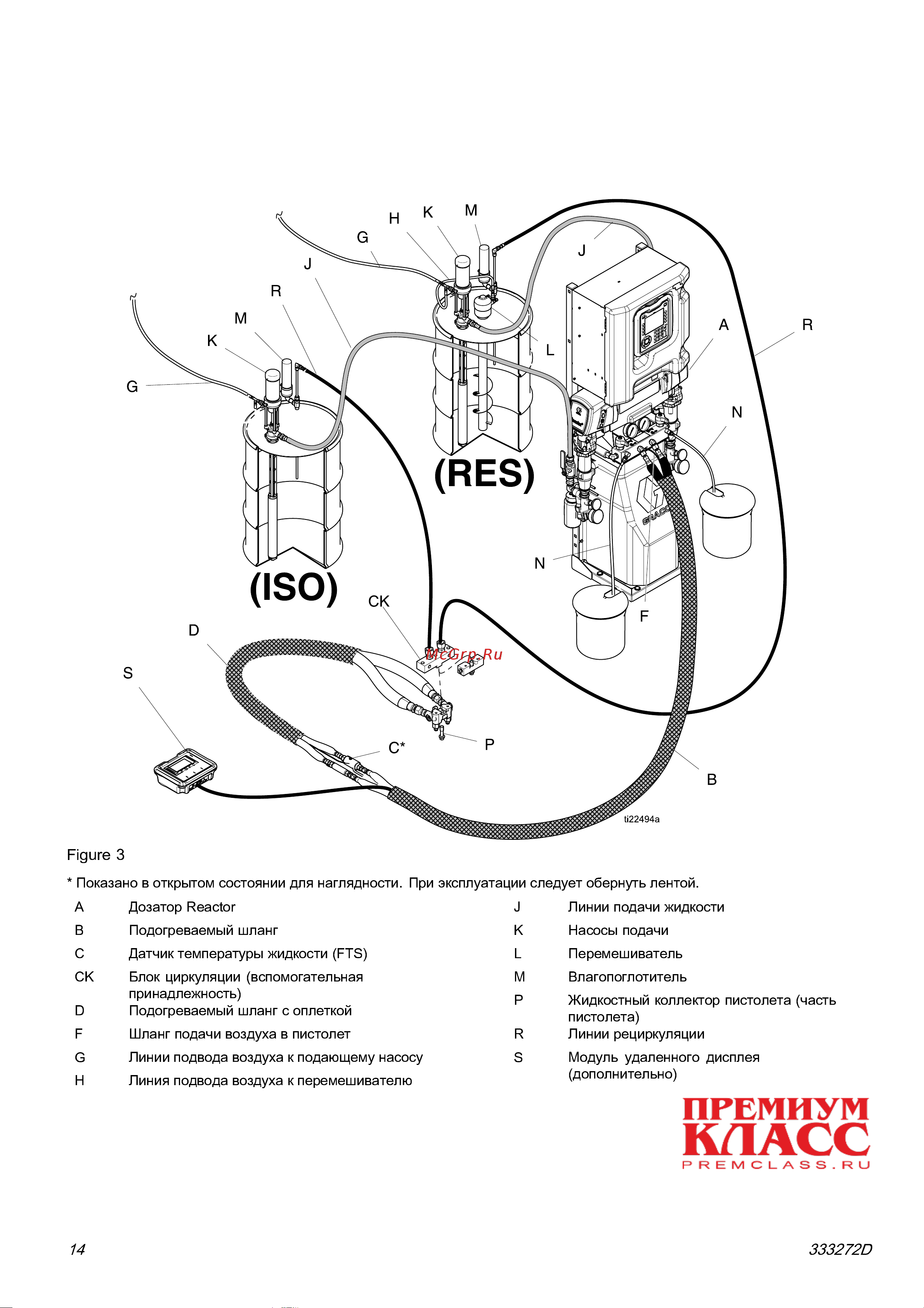

Обычная установка с жидкостным коллектором пистолета для циркуляции в бочке.
Обычная установка с жидкостным коллектором
пистолета для циркуляции в бочке.
Figure 3
* Показано в открытом со
стоянии для наглядности. При эксплуатации следует обернуть лентой.
A Дозатор Reactor
B Подогреваемый шланг
C Датчик температуры жидкости (FTS)
CK Блок циркуляции (вспомогательная
принадлежность)
D Подогреваемый шланг с опл еткой
F Шланг подачи воздуха в пистолет
G
Линии подвода воздуха к подающему насосу
H Линия подвода воздуха к перемешивателю
J Линии подачи жидкости
K Насосы подачи
L Перемешиватель
M Влагопоглотит
ель
P Жидкостный коллектор пистолета (часть
пистолета)
R Линии рециркуляции
S
Модуль удаленного дисплея
(дополнительно)
14
333272D
