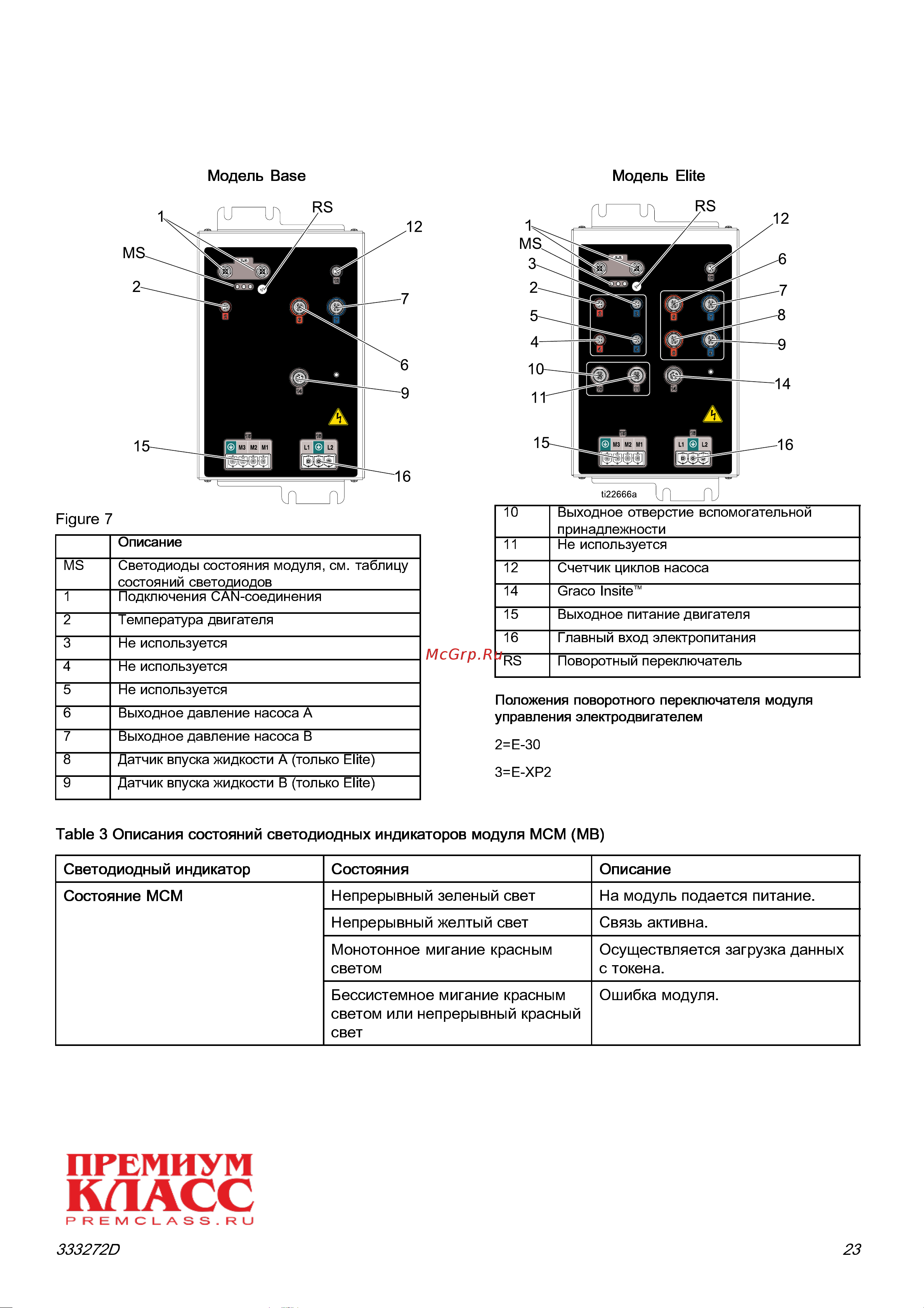

Идентификация компонентов
Модуль управления двигателем
(MCM)
Модель Base Модель Elite
Figure 7
Описание
MS Светодиоды состояния модуля, см. таблицу
состояний светодиодов
1 Подключения CAN-соединения
2 Температура двигателя
3 Не используется
4 Не используется
5
Не используется
6 Выходное давление насоса A
7
Выходное давление насоса B
8 Датчик впуска жидкости A (только Elite)
9 Датчик впуска жидкости B (только Elite)
10 Выходное отверстие вспомогательной
принадлежности
11 Не используется
12
Счетчик циклов насоса
14
Graco Insite
™
15 Выходное питание двигателя
16 Главный вход электропитания
RS
Поворотный переключатель
Положения поворотного переключателя модуля
управления электродвигателем
2=E-30
3=E-XP2
Table 3 Описания состояний светодиодных индикаторов модуля MCM (MB)
Светодиодный индикатор Состояния Описание
Непрерывный зеленый свет На модуль подается питание.
Непрерывный желтый свет Связь активна.
Монотонное мигание красным
светом
Осуществляется загр
узка данных
стокена.
Состояние MCM
Бессистемное мигание красным
светом или непрерывный красный
свет
Ошибка модуля.
333272D 23
