Идентификация компонентов

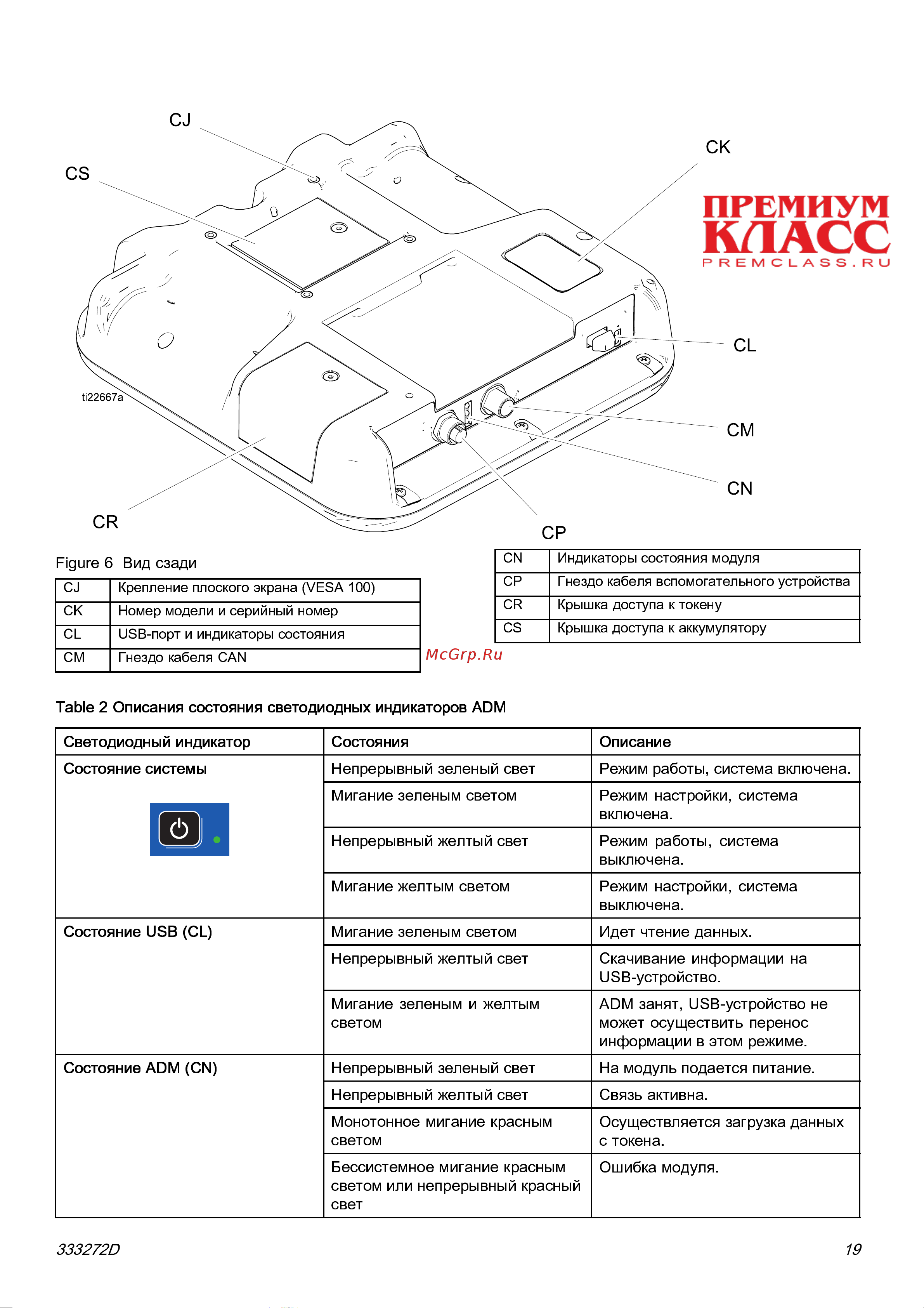

Figure 6 Вид сзади
CJ Крепление плоского экрана (VESA 100)
CK Номер модели и серийный номер
CL USB-порт и индикаторы состояния
CM Гнездо кабеля CAN
CN
Индикаторы состояния модуля
CP Гнездо кабеля вспомогательного устройства
CR
Крышка доступа к токену
CS
Крышка доступа к аккумулятору
Table 2 Описания состояния светодиодных и
ндикаторов ADM
Светодиодный индикатор Состояния Описание
Непрерывный зеленый свет
Режим работы, система включе
на.
Мигание зеле ным светом Режим настройки, система
включена.
Непрерывный желтый свет
Режим работы, система
выключена.
Состояние системы
Мигание жел тым све том Режим настройки, система
выключена.
Мигание зеле ным светом Идет чтение данных .
Непрерывный желтый свет
Скачивание информации на
USB-устройство.
Состояние USB (C
L)
Мигание зеленым и желтым
светом
ADM занят, USB-устройство не
может осуществить перенос
информации в этом режиме.
Непрерывный зеленый свет На модуль подается питание.
Непрерывный желтый свет
Свя
зь активн а.
Монотонное мигание красным
светом
Осуществляется загрузка данны х
стокена.
Состояние ADM (CN)
Бессистемное мигание красным
светом или непрерывный красный
свет
Ошибка модуля.
333272D 19
