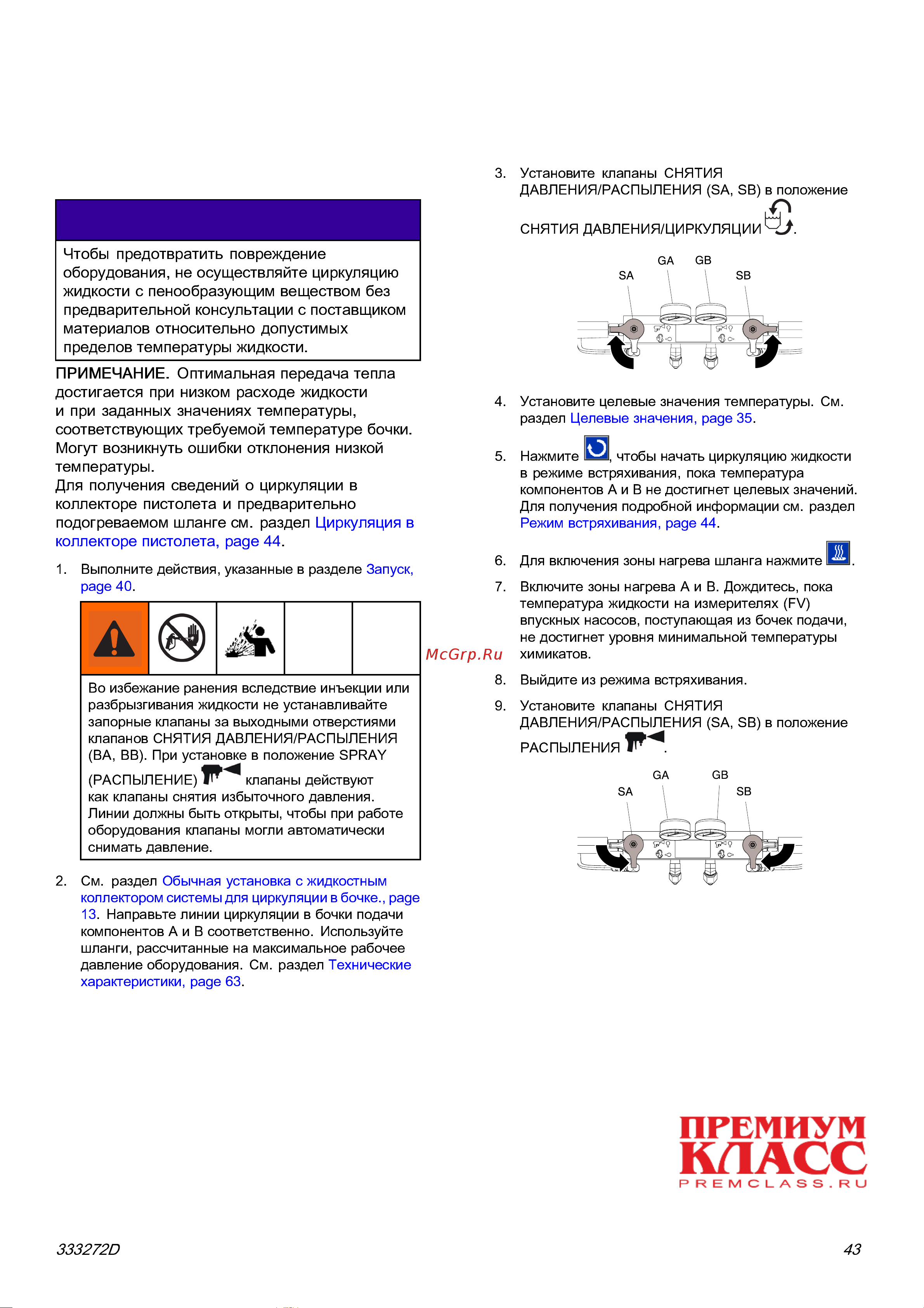

Циркуляция жидкости
Циркуляция жидкости
Циркуляция через аппарат Reactor
УВЕДОМЛЕНИЕ
Чтобы предотвратить повреждение
оборудования, не осуществляйте циркуляцию
жидкости с пенообразующим веществом без
предварительной консультации с поставщиком
материалов относительно допустимых
пределов температуры жидкости.
ПРИМЕЧАНИЕ.
Оптимальная передача тепла
достигается при ни зком расходе жидкости
и при заданных знач ениях температуры,
соответствующих требуемой температуре бочки.
Могут во зникну ть ош и бки о ткл оне ния ни зко й
температуры.
Для по лучения сведений о циркуляции в
коллекторе пистолета и предварительно
подогревае мом шла нге см. раз дел Циркуляция в
коллекторе пистолета, page 44.
1. Выполните действия, указанные в разделе Запуск,
page 40.
Во избежание ранения вследствие инъекции или
разбрызгивания жидкости не устанавливайте
запорные клапаны за выходными отверстиями
клапанов СНЯТИЯ ДАВЛЕНИЯ/РАСПЫЛЕНИЯ
(BA, BB). При установке в положение SPRAY
(РАСПЫЛЕНИЕ)
клапаны действуют
как клапаны снятия избыточного давления.
Линии должны быть открыты, чтобы при работе
оборудования клапаны могли автоматически
снимать давление.
2. См. раздел Обычная установка с жидкостным
коллектором системы для циркуляции в бочке., page
13. Направьте линии циркуляции в бочки подачи
компонентовAиBсоответственно. Используйте
шланги, рассчитанные на максимальное рабочее
давление оборудования. См. раздел Технические
характеристики, page 63.
3. Установите клапаны СНЯТИЯ
ДАВЛЕНИЯ/РАСПЫЛЕНИЯ (SA, SB) в положение
СНЯТИЯ ДАВЛЕНИЯ/ЦИРКУЛЯЦИИ .
4. Установите целевые значения температуры. См.
раздел Целевые значения, page 35.
5. Нажмите
, чтобы начать циркуляцию жидкости
в режиме встряхивания, пока температура
компонентовАиВнедостигнет целевых значений.
Для получения подробной информации см. раздел
Режим встряхивания, page 44.
6. Для включения зоны нагрева шланга нажмите .
7. Включите зоны нагреваAиB.Дождитесь, пока
температура жидкости на измерителях (FV)
впускных насосов, поступающая из бочек подачи,
не достигнет уровня минимальной температуры
химикатов.
8. Выйдите из режима встряхивания.
9. Установите клапаны СНЯТИЯ
ДАВЛЕНИЯ/РАСПЫЛЕНИЯ (SA, SB) в положение
РАСПЫЛЕНИЯ
.
333272D 43
