Эксплуатация расширенного модуля дисплея (ADM)

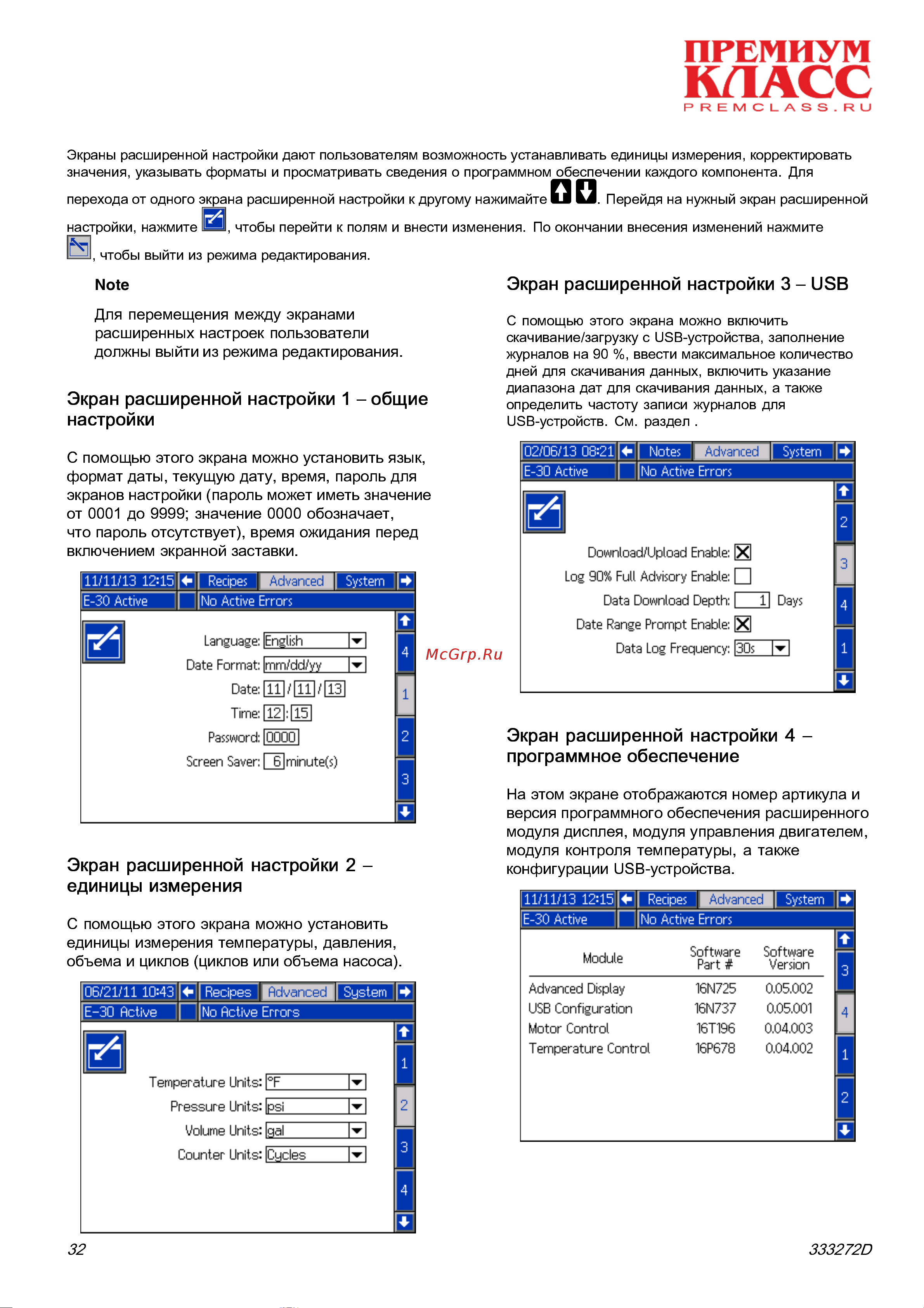

Экраны расширенной настройки
Экраны расширенной настройки дают пользователям возможность устанавливать единицы измерения, корректировать
значения, указывать форматы и просматривать сведения о программном обеспечении каждого компонента. Для
перехода от одного экрана расширенной настройки к другому нажимайте . Перейдя на нужный экран расширенной
настройки, нажмите , чтобы перейти к полям и внести изменения. По окончании внесения изменений нажмите
, чтобы выйти из режима редактирования.
Note
Для переме щения между экранами
расшир енны х настроек пользо ватели
должны выйти из режима редактирования.
Экран расширенной настройки 1 – общие
настройки
С помощью этого экрана можно установить язык,
формат даты, текущую дату, время, пароль для
экранов настройки (пароль может иметь знач ение
от 0001 до 9999; значение 0000 обозначает,
что пароль отсутствует), время ожидания перед
включением экранной заставки.
Экран расширенной настройки 2 –
единицы измерения
С помощ ью этого экрана можно установить
единицы измерения температуры, давления,
объема и циклов (циклов или объема насоса).
Экран расширенной настройки3–USB
С помощью этого экрана можно включить
скачивание/загрузку с USB-устройства, заполнение
журналов на 90 %, ввести максимальное количество
дней для скачивания данных, включить указание
диапазона дат для скачивания данных, а также
определить частоту записи журналов для
USB-устройств. См. раздел .
Экран расширенной настройки 4 –
программное обеспечение
На этом экране отображаются номер артикула и
версия програ ммного обес печ ения ра сш и ре нного
модуля дисплея, модуля управления двига телем,
модуля контроля температуры, а также
конфигурации USB-устр ойства.
32 333272D
