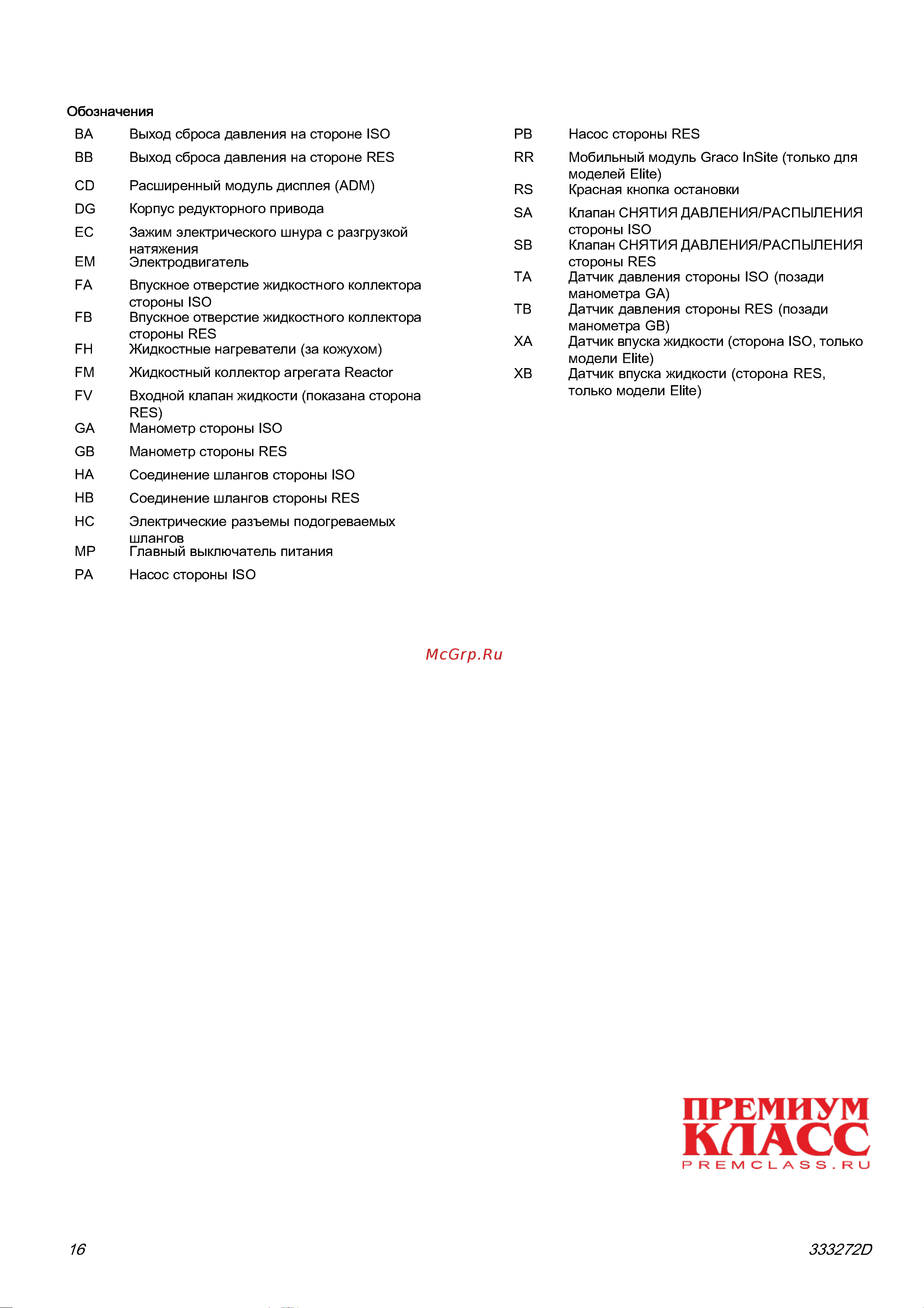

Идентификация компонентов
Обозначения
BA
Выход сброса давления на стороне ISO
BB
Выход сброса давления на стороне RES
CD Расширенный модуль дисплея (ADM)
DG
Корпус редукторного привода
EC Зажим электрического шнура с разгрузкой
натяжения
EM
Электродвигатель
FA Впускное отверстие жидкостного коллектора
стороны ISO
FB Впускное отверстие жидкостного коллектора
стороны RES
FH
Жидкостные нагреватели (за кожухом)
FM Жидкостный коллектор агрегата Reactor
FV
Входной клапан жидкости (показана сторона
RES)
GA Манометр стороны ISO
GB Манометр стороны RES
HA
Соединение шлангов стороны ISO
HB
Соединение шлангов стороны RES
HC Электрические разъемы подогреваемых
шлангов
MP Главный выключатель питания
PA Насос стороны ISO
PB
Насос стороны RES
RR
Мобильный модуль Graco InSite (только для
моделей Elite)
RS
Красная кнопка остановки
SA Клапан СНЯТИЯ ДАВЛЕНИЯ/РАСПЫЛЕНИЯ
стороны ISO
SB Клапан СНЯТИЯ ДАВЛЕНИЯ/РАСПЫЛЕНИЯ
стороны RES
TA Датчик давления стороны ISO (позади
манометра GA)
TB Датчик давления стороны RES (позади
манометра GB)
XA Датчик впуска жидкости (сторона ISO, только
модели Elite)
XB Датчик впуска жидкости (сторона RES,
только модели Elite)
16 333272D
