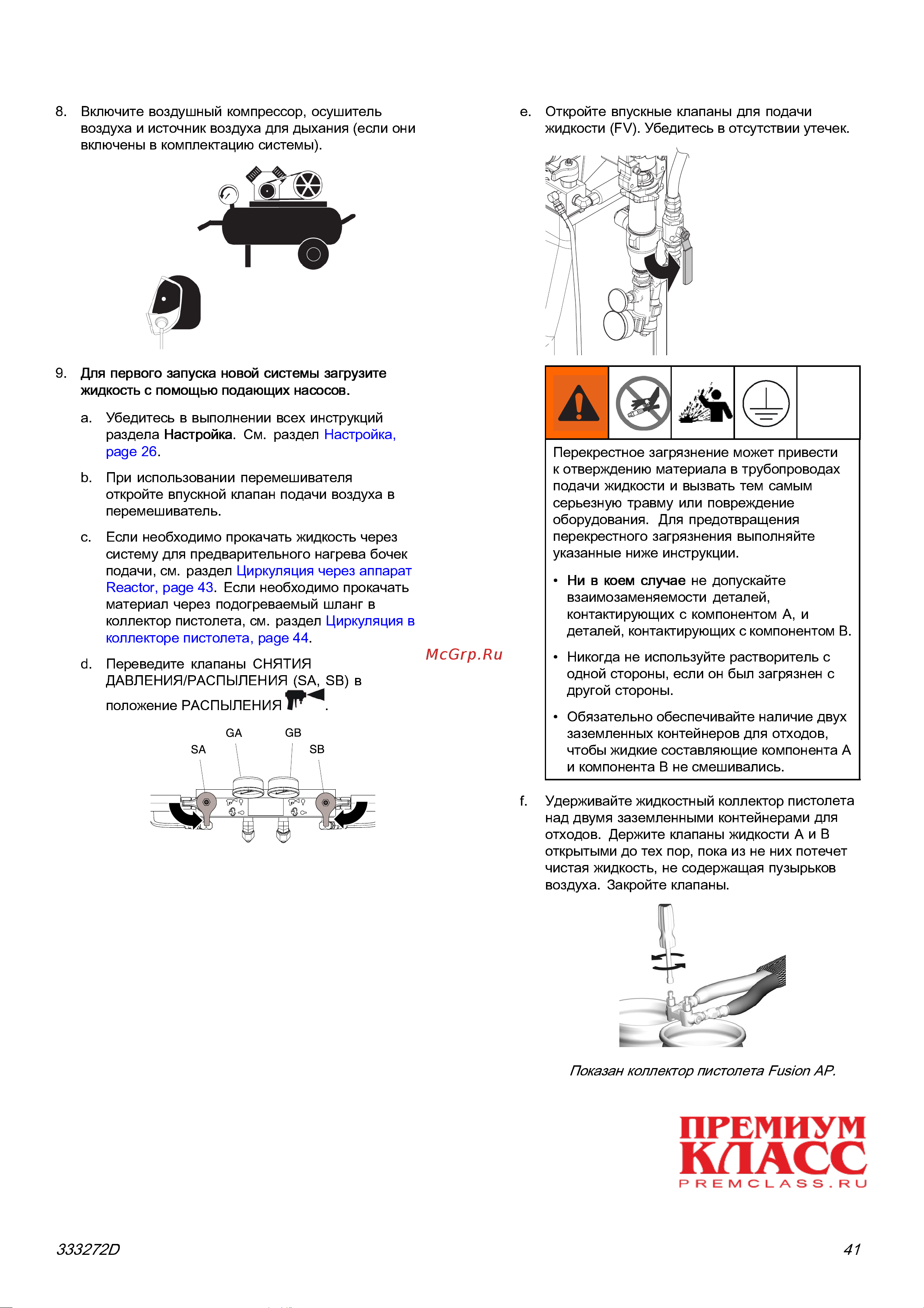

Запуск
8. Включите воздушный компрессор, осушитель
воздуха и источник воздуха для дыхания (если они
включены в комплектацию системы).
9.
Для первого запуска новой системы загрузите
жидкость с помощью подающих насосов.
a. Убедитесь в выполнении всех инструкций
раздела
Настройка
. См. раздел Настройка,
page 26.
b. При использовании перемешивателя
откройте впускной клапан подачи воздуха в
перемешиватель.
c. Если необходимо прокачать жидкость через
систему для предварительного нагрева бочек
подачи, см. раздел Циркуляция через аппарат
Reactor, page 43. Если необходимо прокачать
материал через подогреваемый шланг в
коллектор пистолета, см. раздел Циркуляция в
коллекторе пистолета, page 44.
d. Переведите клапаны СНЯТИЯ
ДАВЛЕНИЯ/РАСПЫЛЕНИЯ (SA, SB) в
положение РАСПЫЛЕНИЯ
.
e. Откройте впускные клапаны для подачи
жидкости (FV). Убедитесь в отсутствии утечек.
Перекрестное загрязнение может привести
к отверждению материала в трубопроводах
подачи жидкости и вызвать тем самым
серьезную травму или повреждение
оборудования. Для предотвращения
перекрестного загрязнения выполняйте
указанные ниже инструкции.
•
Ни в коем случае
не допускайте
взаимозаменяемости деталей,
контактирующих с компонентом А, и
деталей, контактирующих с компонентом В.
• Никогда не используйте растворитель с
одной стороны, если он был загрязнен с
другой стороны.
• Обязательно обеспечивайте наличие двух
заземленных контейнеров для отходов,
чтобы жидкие составляющие компонента A
и компонента B не смешивались.
f. Удерживайте жидкостный коллектор пи
столета
над двумя заземленными контейнерам
идля
отходов. Держите клапаны жидкости A
иB
открытыми до тех пор, пока из не них п
отечет
чистая жидкость, не содержащая пуз
ырьков
воздуха. Закройте клапаны.
Показан коллектор пи
столета Fusion AP.
333272D
41
