19 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

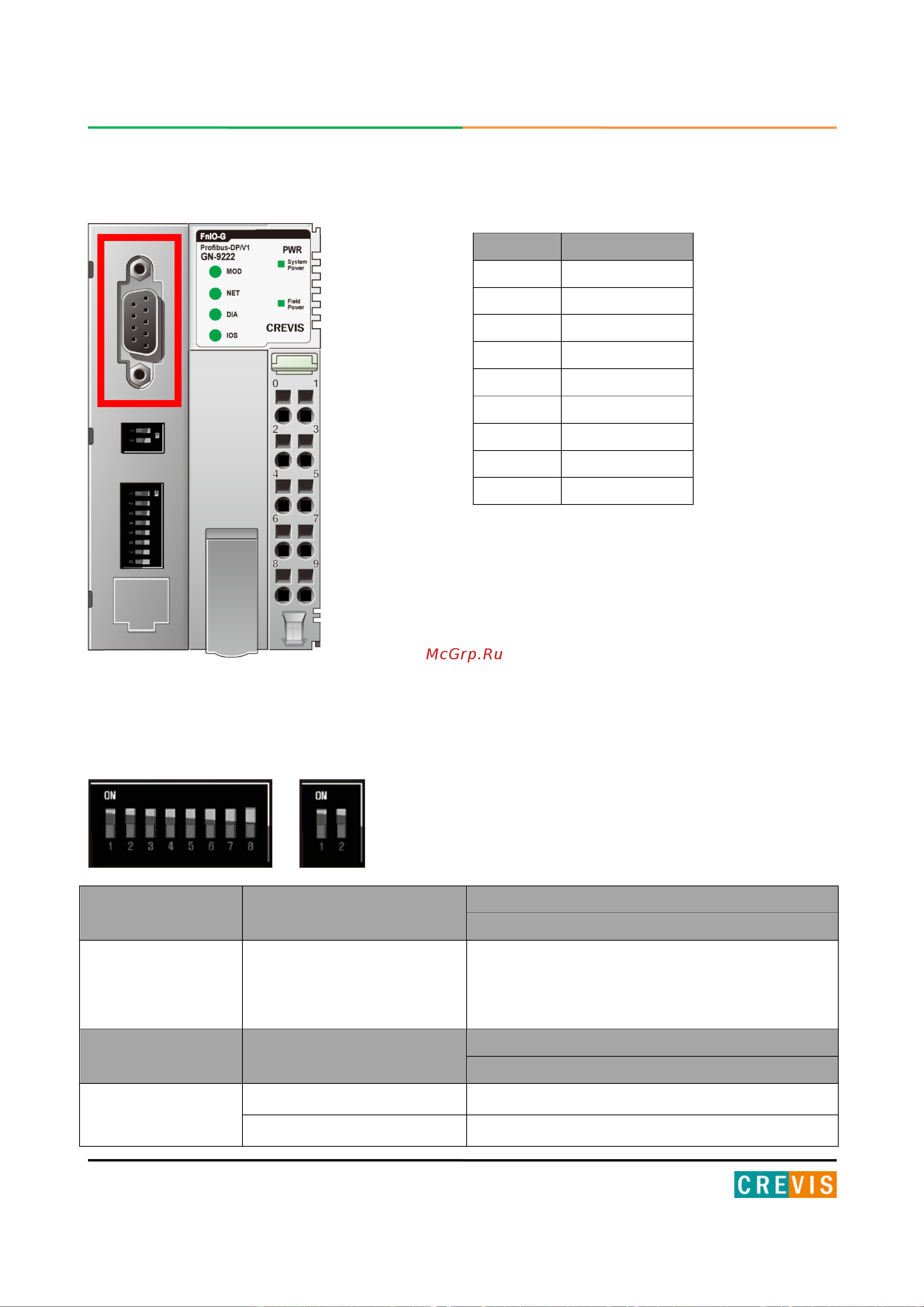

5.3. Распиновка коннектора DB-9
5.4. Установка PROFIBUS адреса устройства
PROFIBUS адрес устройства устанавливаются с помощью DIP переключателей на корпусе
модуля. Состояние ON (вправо) означает «включено», OFF (влево) – «выключено».
Параметр Описание
DIP переключатель
1 - 8
ID устройства
Идентификатор устройства
(Node ID - XX, где XX –
значение двоичного кода, 1 -
125)
Двоичный код (8 разрядов)
Параметр Описание
DIP переключатель
1 - 2
Использование
оконечного
резистора
Используется Оба переключателя в состоянии ON
Не используется Оба переключателя в состоянии OFF
Контакт Сигнал
1 -
2 -
3 RxD / TxD-P
4 CNTR-P
5 DGND
6 VP
7 -
8 RxD / TxD-N
9 CNTR-N
