25 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
Примечание: Максимально допустимое расстояние между двумя станциями в каждой сети
PROFIBUS можно рассчитать следующим образом:
(NO_REP + 1) * Длина сегмента, где NO_REP - максимальное количество повторителей,
подключенных последовательно (зависит от типа повторителя).
6.4. Пример интеграции адаптера CREVIS в Siemens SIMATIC Manager

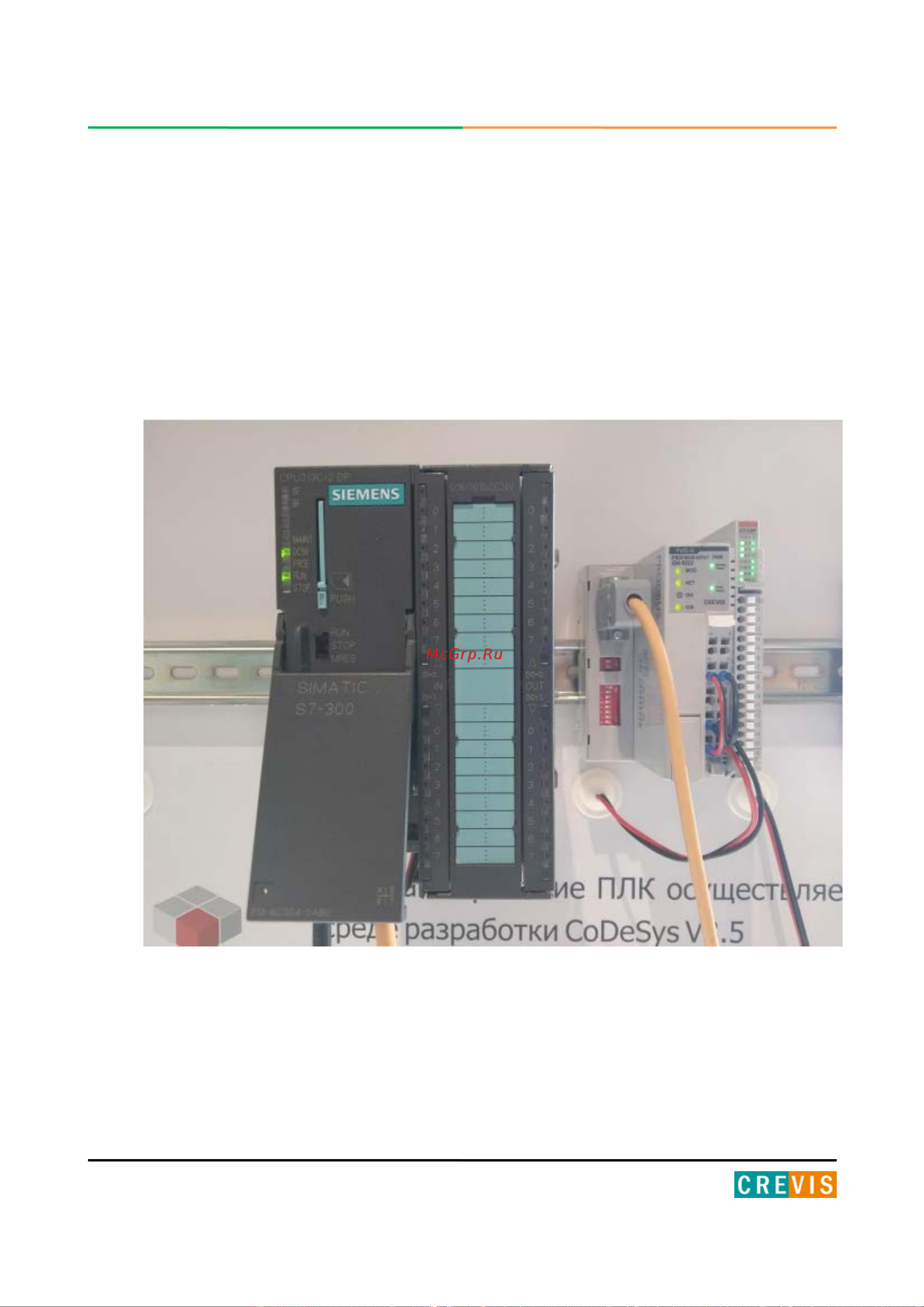

В данном примере будет продемонстрирована интеграция контроллера Siemens Simatic
S7-313C-2 DP и сетевого адаптера Crevis GN-9222 (с модулем дискретных выходов Crevis
GT-226F)
Для интеграции сетевого адаптера Crevis, а также всех поддерживаемых модулей
расширения в среду разработки SIMATIC Manager используется файл-описатель (GSD
файл).
