23 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
сигнал «Null»). Номинальное значение тока следует повысить до примерно 90 мА, если вам
нужно иметь возможность питания других типов устройств на шине (терминалы шины,
драйверы оптоволоконного кабеля и т.д.). Из-за ёмкостной нагрузки станции и возникающих в
результате этого отражений в кабелях разъемы (коннекторы) шины должны быть
обеспечены встроенными последовательно включёнными катушками индуктивности.
Использование неправильного напряжения питания или частоты может
привести к серьезному повреждению адаптера.

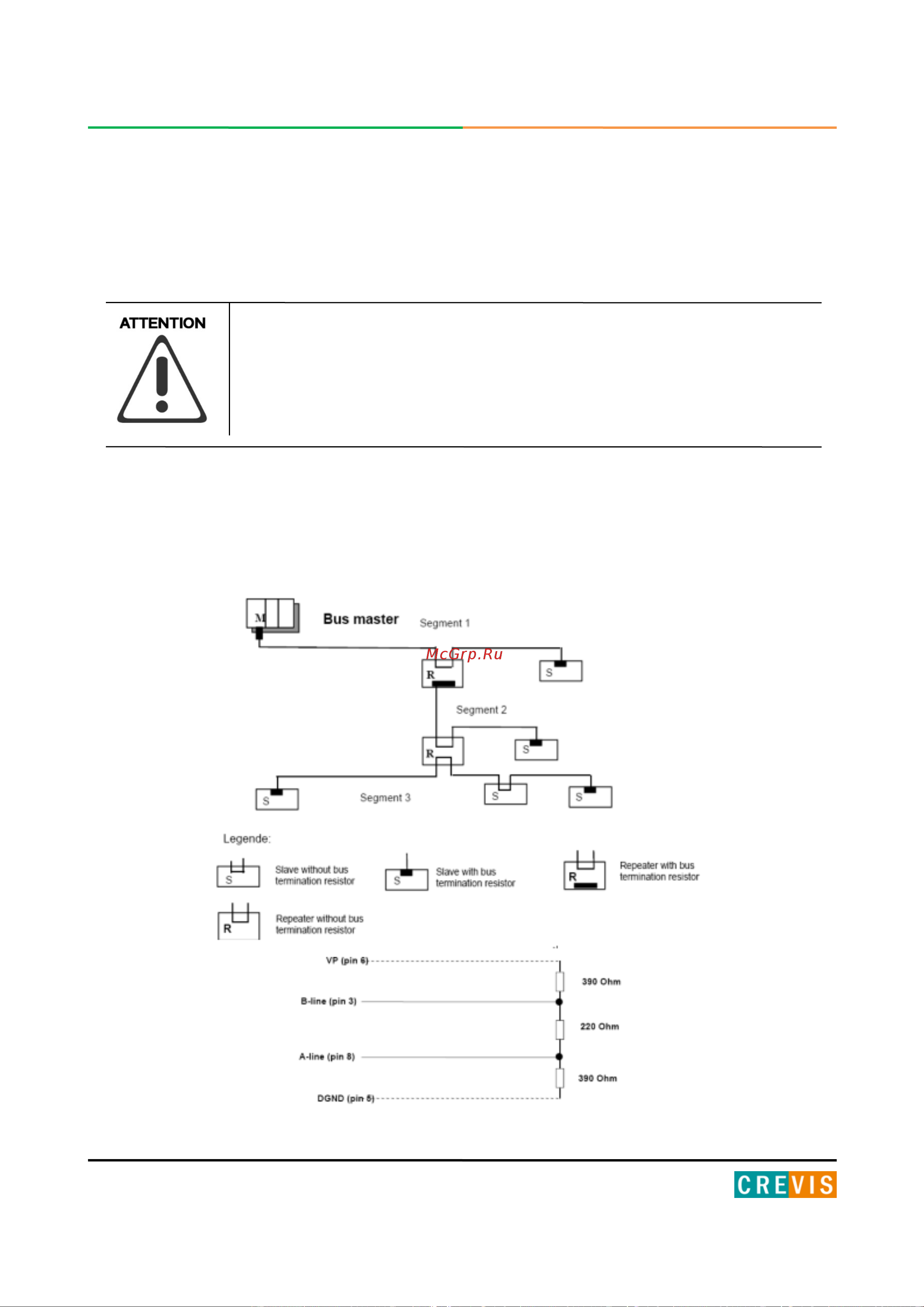

6.2. Оконечное сопротивление в сети PROFIBUS
Чтобы свести к минимуму отражения в кабелях и обеспечить определенный уровень шума в
линиях передачи данных, кабель передачи данных должен быть оконцован на обоих концах
комбинацией оконечных резисторов, как показано на рисунке ниже.
