27 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

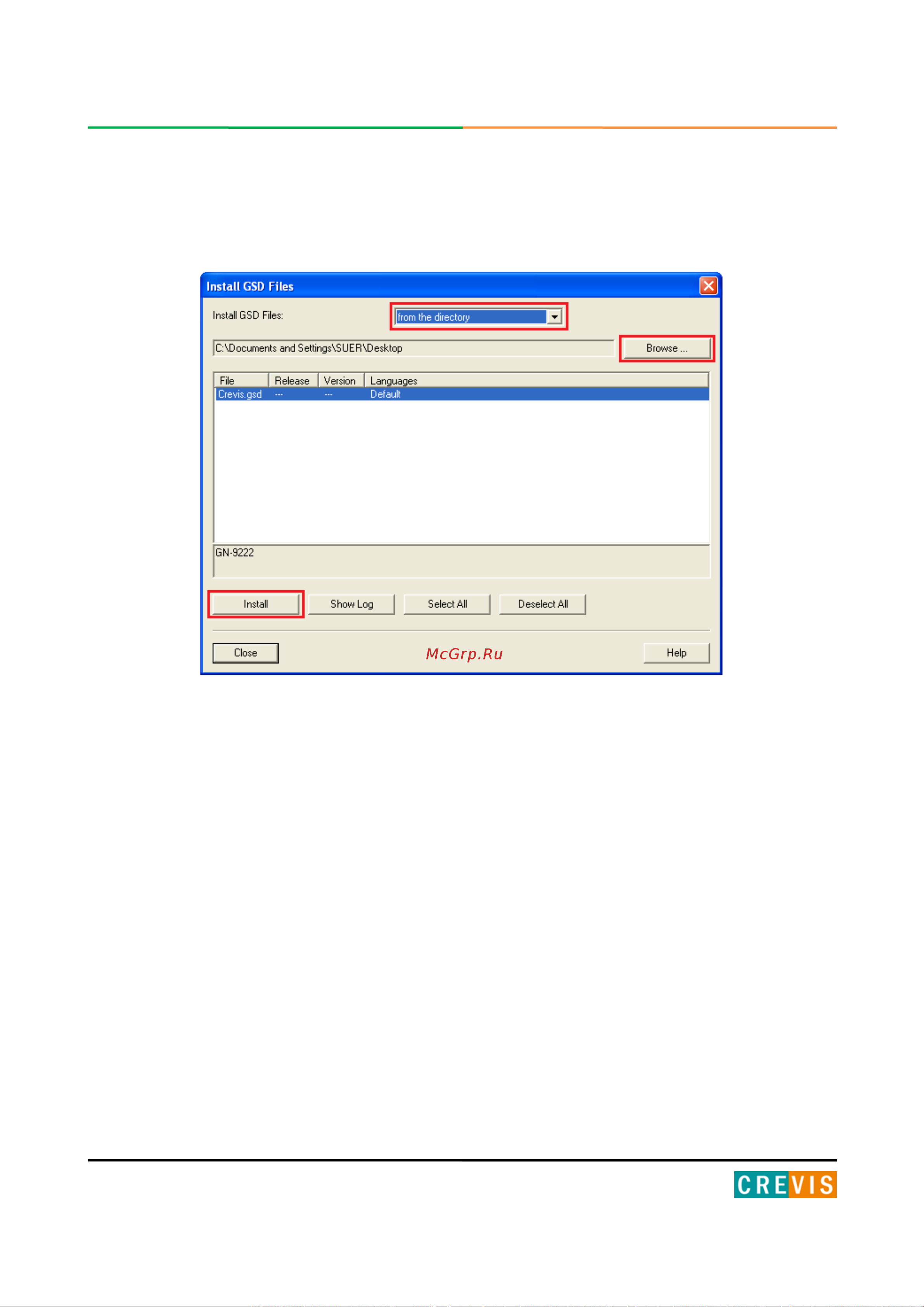

3) В открывшемся окне в выпадающем списке выбора пути необходимо выбрать «from
the directory», затем указать путь к директории, в которой находится файл-описатель,
выбрать его и нажать кнопку «Install».
