22 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
6. Описание реализации протокола PROFIBUS
6.1. Электрический интерфейс PROFIBUS
Все устройства FieldBus, которые используют стандартный 9-контактный разъем Sub-D
(DB-9), должны обеспечивать сигналы питания VP и DGND в дополнение к сигналам приёма /
передачи. Перед подключением необходимо убедиться, что используемый тип разъема
подходит для выбранной скорости передачи данных.
Если необходимо предоставить дополнительные сигналы, то они также должны
соответствовать стандарту EN-50170 / 2 и должны быть описаны в соответствующем GSD
файле.
Для защиты от электромагнитных помех, экран кабеля должен быть подключен к
функциональному заземлению устройства (как правило, к электропроводящему корпусу). Это
делается путем подключения экрана кабеля к металлическому корпусу разъема Sub-D (DB-9)
и функционального заземления на большей площади. Разъем шины должен иметь
низкоомное подключение к экрану кабеля.
Технология передачи данных в системе последовательной шины, в которой используется
экранированная витая пара для передачи данных, описана в спецификации интерфейса
RS-485. Чтобы обеспечить правильное согласование шины, к каждой станции должно быть
подключены сигналы питания VP (5 В) и DGND к контактам 5 и 6, соответственно.
Питание 5 В для оконечных резисторов (VP) должно иметь минимальный номинальный ток
10 мА (токовая нагрузка может увеличиться до 12 мА, если через шину передается нулевой

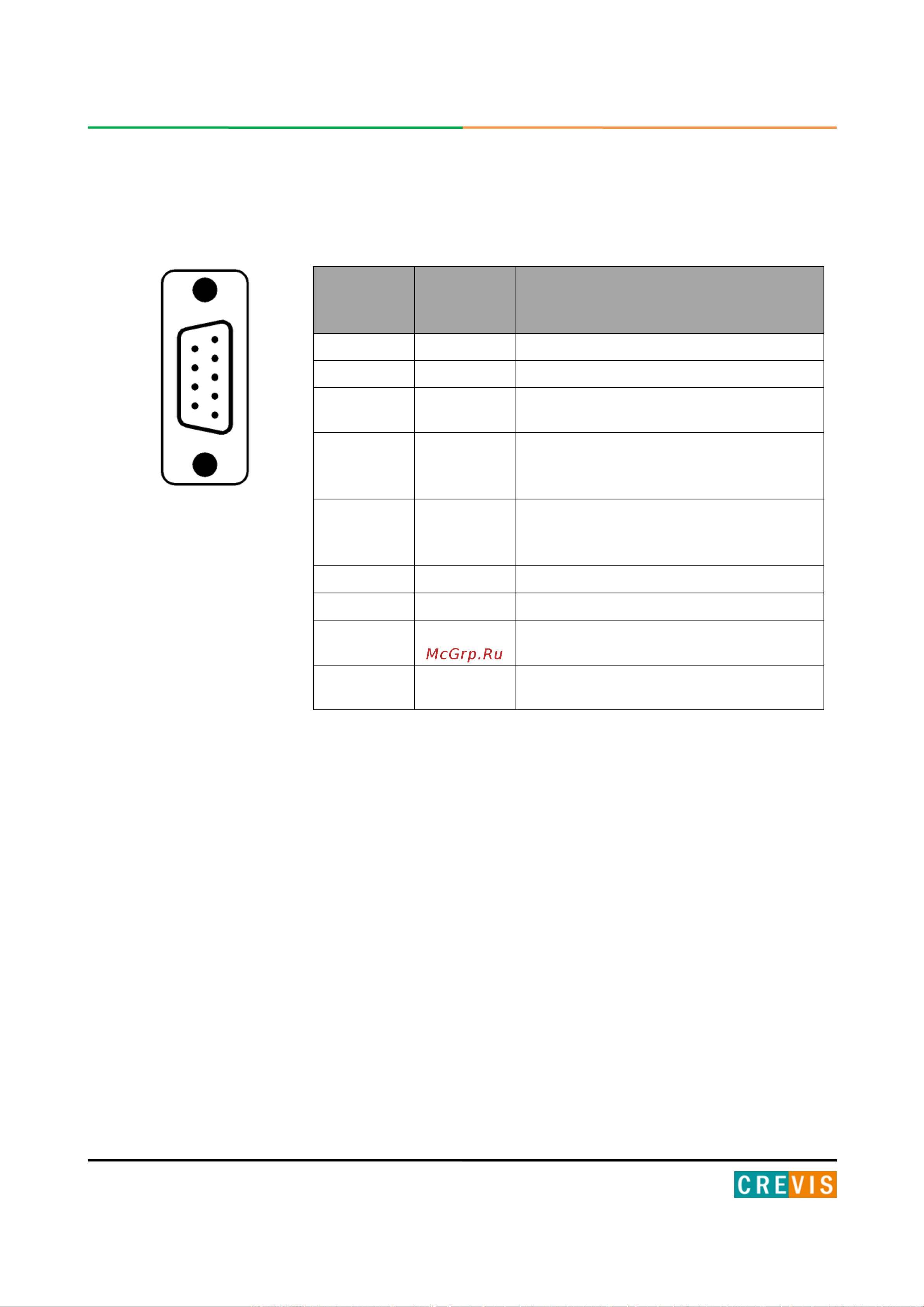

Контакт
(«Гнездо»,
«Мама»)
Сигнал Описание
1 - -
2 - -
3 RXD/TxD-P
Приём / передача данных «Плюс»
(провод «B»)
4 CNTR-P
Сигнал управления ретранслятором
(управление направлением передачи),
сигнал RTS
5 DGND
Информационная земля (опорный
потенциал для напряжения питания
«Плюс»
VP)
6
VP
Напряжение питания «Плюс» (5 В)
7 - -
8 RXD/TxD-N
Приём / передача данных «Минус»
(провод «A»)
9 CNTR-N
Сигнал управления ретранслятором
(управление направлением передачи)
