29 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

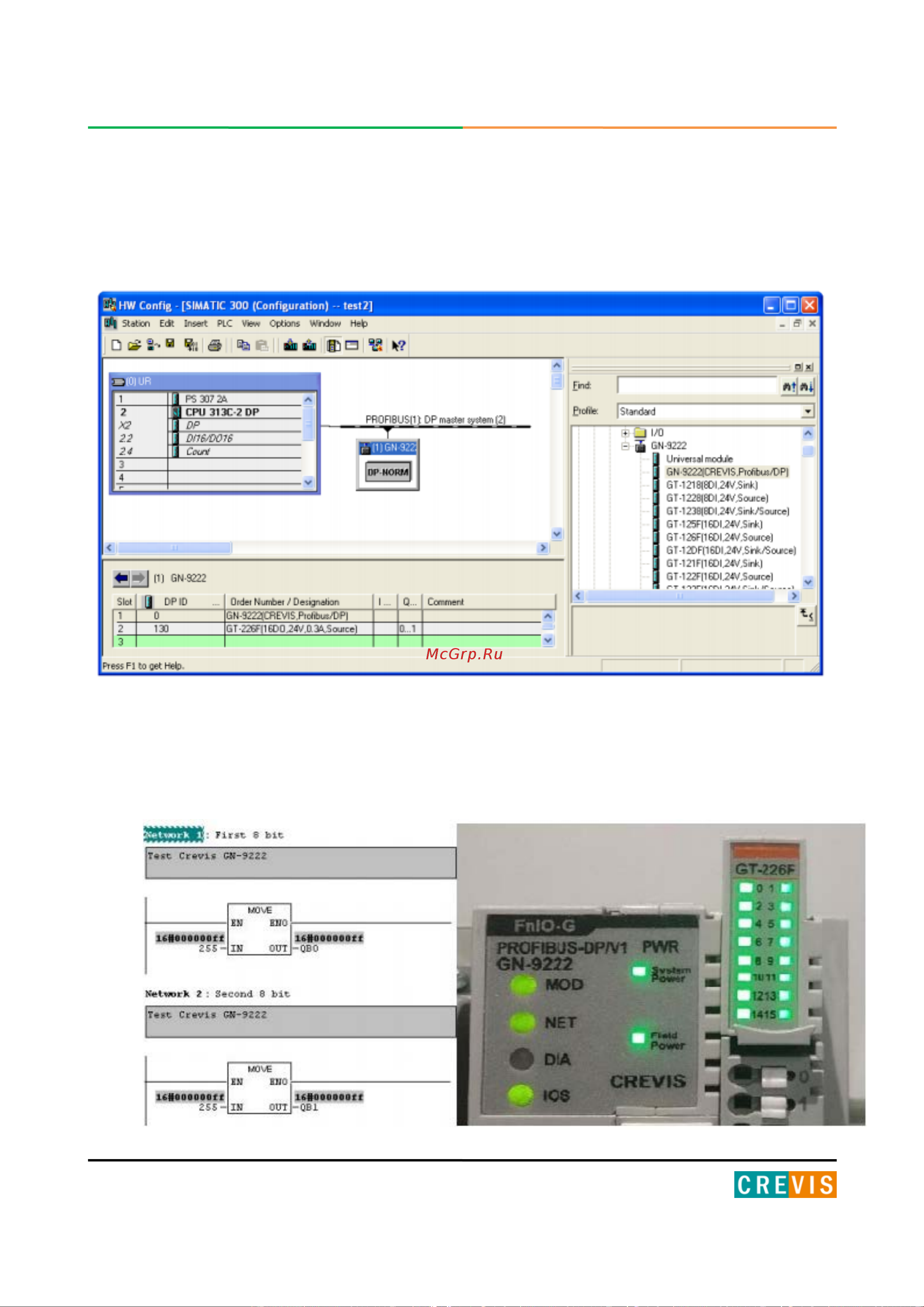

4) В окне настройки конфигурации «HW Config» выбрать добавленный сетевой адаптер,
раскрыть список модулей устройства в библиотеке устройств в правой части экрана.
Затем в первый слот корзины добавить модуль «GN-9222 (CREVIS, Profibus/DP), в
остальные слоты добавить модули текущей конфигурации корзины сетевого адаптера.
5) Сохранить, скомпилировать и загрузить проект с измененной конфигурацией в
контроллер.
Проверка связи по PROFIBUS DP осуществлялась путём задания значений модуля
дискретных выходов из программы контроллера Siemens.
