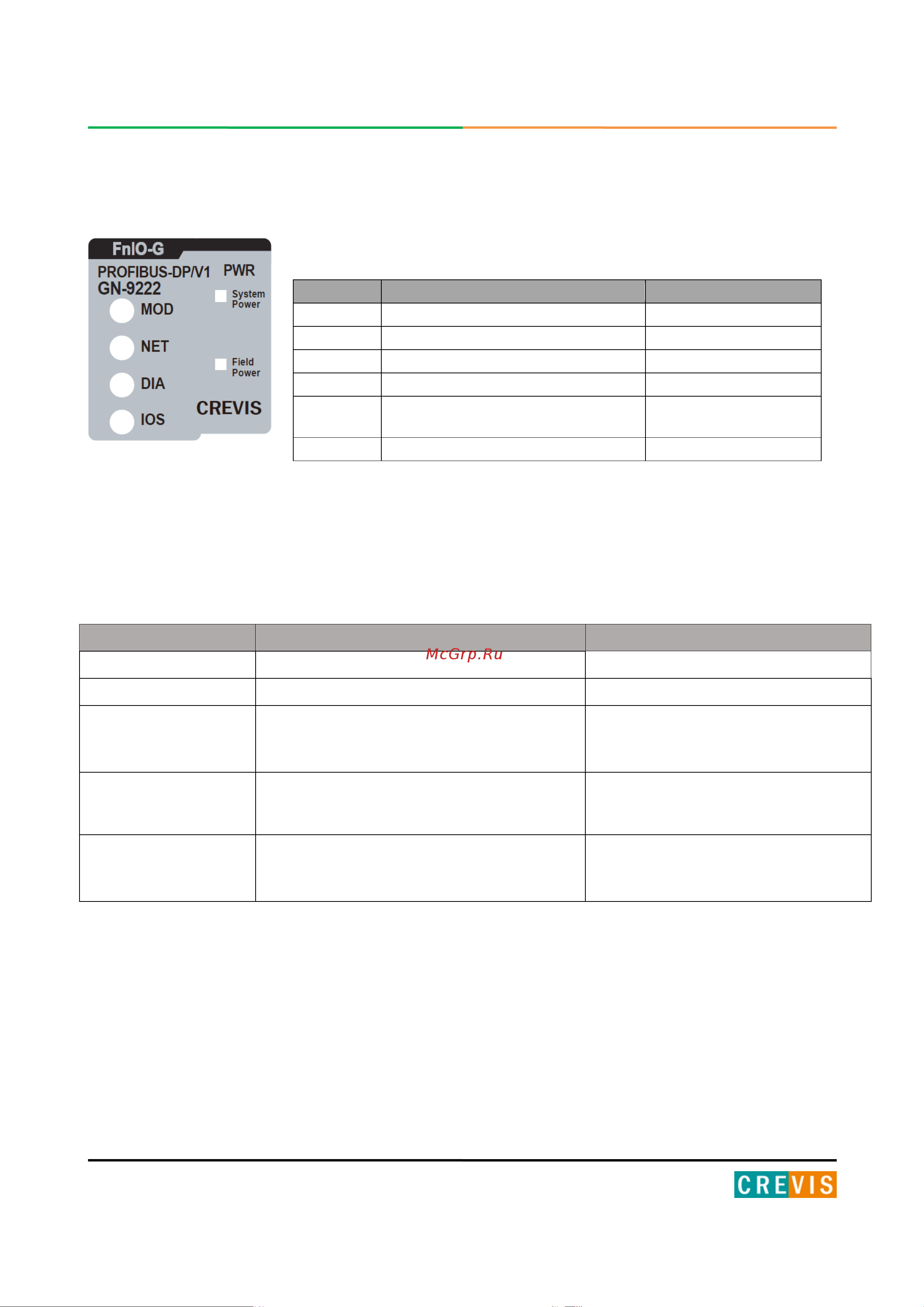

![Crevis GN-9222 [8/40] Индикаторы](/views2/1901314/page8/bg8.png)
8 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
2.1.2. Индикаторы
2.1.3. Индикатор состояния
Индикатор «MOD»
Статус Индикатор Описание
Нет питания Индикатор не горит Нет питания
Нормальная работа Индикатор горит зелёным Нормальная работа
Инициализация
адаптера
Индикатор мигает зелёным Инициализация адаптера
Незначительная
ошибка модуля
Индикатор мигает красным
Незначительная ошибка модуля
(ошибка контрольной суммы
EEPROM)
Неисправность
модуля
Индикатор горит красным
Неисправность модуля (ошибка
памяти или сторожевого таймера)
№
Функция / Описание
Цвет
MOD
Статус модуля
Зелёный/ Красный
NET
Статус соединения
Зелёный/ Красный
DIA
Статус диагностики
Красный
IOS
Статус модулей расширения
Зелёный/ Красный
System
Power
Статус системного питания Зелёный
Field Power
Статус полевого питания
Зелёный
