93
[Приложение 3]
3. Если необходимо, то в поле Компьютер: укажите сетевое имя ПК, к COM-порту которого
подключена ККТ. Если поле пустое, то считается, что ККТ подключена к данному ПК. Эта
настройка используется только при сетевом использовании ККТ и требует
конфигурирования ОС (см. документ «Драйверы торгового оборудования. Руководство и
подключение», Приложение 3, доступен на сайте www.atol.ru).
4. В группе COM-порт укажите номер последовательного порта ПК, к которому подключена
ККТ и скорость, на которой она работает (для интерфейса RS-232).
st
Если ККТ подключается к ПК через интерфейс USB, то при включении питания ККТ в системе
появится дополнительный виртуальный COM-порт.
st
При производстве ККТ скорость устанавливается равной 115200 бод (для интерфейса RS-232).
st
В случае работы по интерфейсу RS-232 для принудительной установки в ККТ скорости обмена
равной 4800 бод следует запустить «Информацию о ККТ». В результате, до выключения питания
в ККТ установлена скорость 4800 бод. После выключения она восстановится согласно настройкам
ККТ. Если до выключения питания скорость обмена с ПК в ККТ перенастроить, то после
выключения новая настройка сохранится.

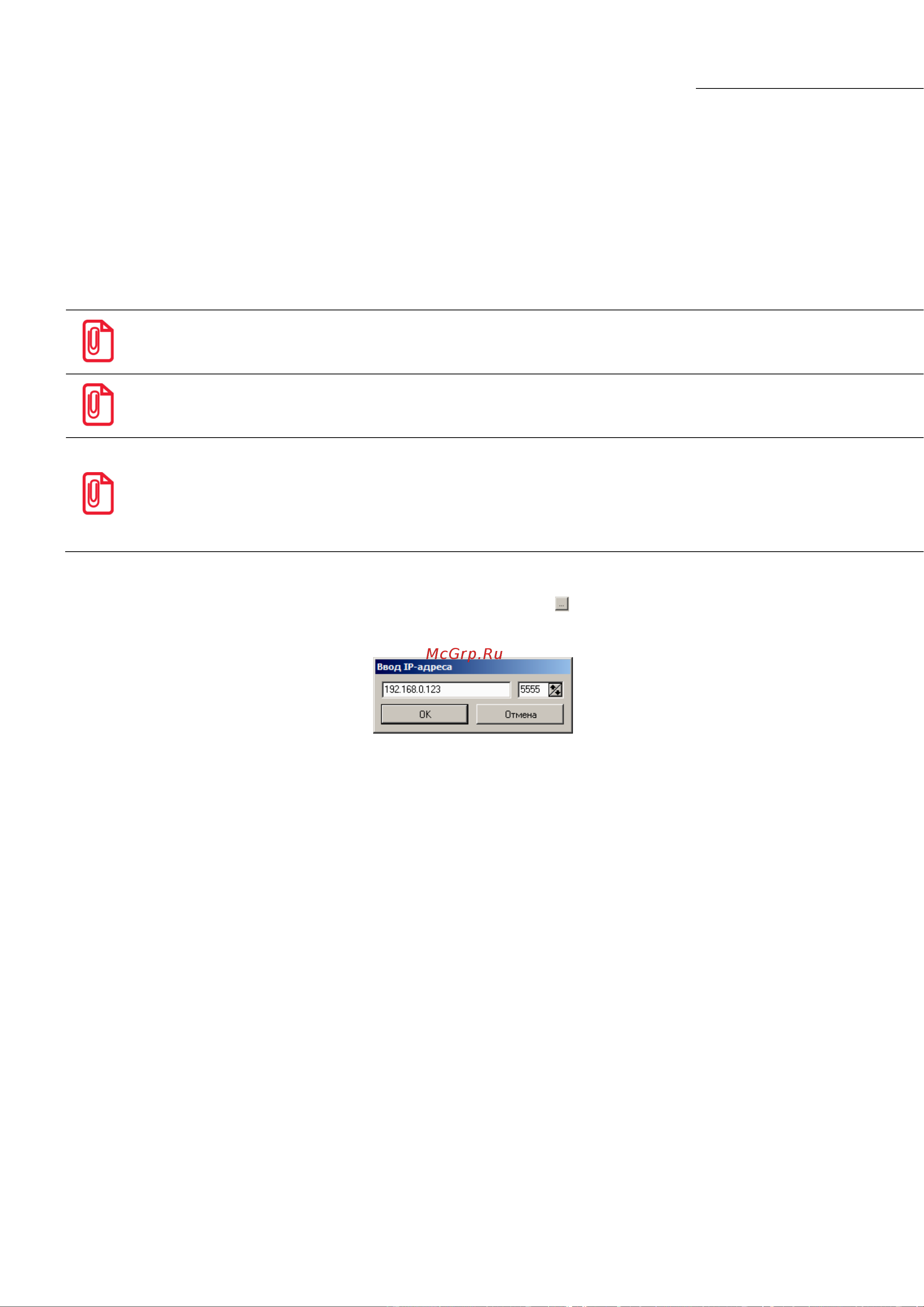

5. В случае если интерфейс обмена UDP/IP, поле для ввода IP-адреса и порта станет
активным. Для ввода значений нужно нажать на кнопку , расположенную справа, при этом
откроется окно, в которое нужно ввести IP-адрес и порт:
6. В поле Модель выберите АТОЛ 55Ф.
7. Включите флаг Использовать пароль и в поле справа от него введите пароль доступа к
ККТ (по умолчанию в ККТ он равен 0).
8. Для проверки правильности настроек нажмите кнопку Проверка связи. Если ККТ
включена, подключена к указанному COM-порту ПК, в ней настроены скорость (для
интерфейса RS-232) и пароль доступа, как указано в параметрах драйвера, то в поле
Результат будет выведена модель ККТ («АТОЛ 55Ф», заводской номер ККТ, версия
программы ККТ). Если по какой-то причине связь с ККТ установить не удалось, то в поле
Результат будет выведено описание причины неудачи.
Поиск оборудования
Самая частая причина отсутствия связи с ККТ – неправильное указание параметров COM-порт на
странице свойств драйвера (номер порта и скорость обмена). Драйвер позволяет автоматически
перебрать все возможные скорости на всех доступных портах ПК и таким образом попытаться
найти правильные значения. Эта операция выполняется в дополнительном окне «Поиск
оборудования»:
