94
[Приложение 3]
Алгоритм поиска ККТ:
1. В странице свойств драйвера (см. предыдущий раздел) нажмите кнопку Поиск

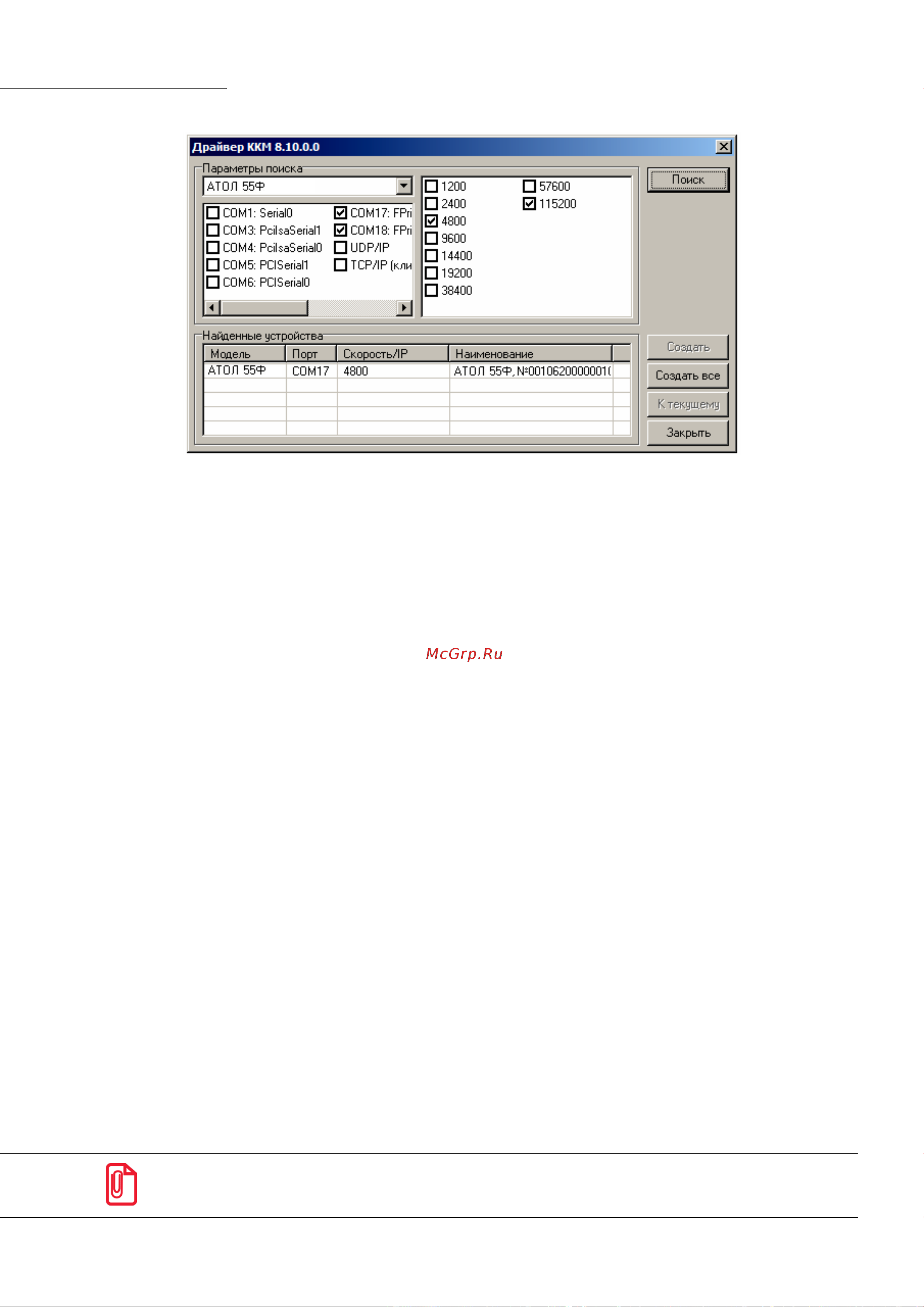

оборудования – откроется окно «Поиск оборудования».
2. Отметьте порты, на которых имеет смысл производить поиск (поиск на одном порту
занимает некоторое время, так что, если Вы уверены, что на некоторых портах искать –
это бессмысленная трата времени, то не включайте эти порты в список поиска).
Например, если известно, что COM-порты 2 и 4 имеют разъем 25-pin и переходники
«9 в 25» не используются, то ККТ на них искать нет смысла – штатный кабель ККТ имеет
разъем 9-pin и не может быть подключен к данным портам.
3. При работе по интерфейсу RS-232 отметьте скорости обмена с ККТ, на которых имеет
смысл пытаться связаться с ККТ (поиск на каждой скорости занимает некоторое время,
поэтому, если Вы уверены, что некоторые скорости не могут быть настроены в ККТ, то не
включайте их в список поиска). Например, если обычно администратор настраивает
скорость 115200, то имеет смысл искать на двух скоростях: 4800 и 115200.
4. Нажмите кнопку Поиск – драйвер начнет процесс поиска (указывается порт, на котором в
данный момент осуществляется перебор и процент перебранных скоростей).
5. Процесс поиска можно остановить в любой момент, нажав кнопку Прервать.
6. Если на каком-то порту на какой-то скорости была обнаружена ККТ, то ее модель и
заводской номер появляются напротив порта, на котором она обнаружена (там же
указывается скорость, на которой удалось установить связь с ККТ).
7. Для сохранения найденных параметров в драйвере нажмите кнопку К текущему (при
этом будет изменено Наименование, Порт и Скорость текущего логического устройства
драйвера). При нажатии кнопки Для всех в драйвере будут удалены все логические
устройства, а на замену будет создано по одному для каждой найденной ККТ (с
соответствующими значениями параметров Наименование, Порт и Скорость).
8. Для выхода из режима поиска нажмите кнопку Закрыть.
st
При работе с ККТ, подключенной к ПК, нужно учитывать, что в спящем режиме ПК не отправляет
данные ОФД.
