торе должно наблюдаться движение масла с присутствием небольшого количества пузырьков

воздуха

Для визуального контроля уровня масла на корпусе маслоотделителя имеются маслоуказатели

9, расположенные под маслозаливной горловиной 8. Уровень масла на неработающей установке

всегда должен быть выше середины нижнего маслоуказателя. Максимальный уровень масла не

выше середины верхнего маслоуказателя.

ЗАПРЕЩАЕТСЯ ВКЛЮЧЕНИЕ УСТАНОВКИ ПРИ УРОВНЕ МАСЛА НИЖЕ

СЕРЕДИНЫ НИЖНЕГО ОКНА МАСЛОУКАЗАТЕЛЯ!

Фильтр–маслоотделитель 15 (рисунок 6) установлен в маслоотделителе, закрытом крышкой

2. На крышке установлен клапан минимального давления 4.

Блок термостата 5 и масляные фильтры 6 устанавливается на маслоотделителе. Термостати-

ческий масляный клапан обеспечивает оптимальную температуру впрыскиваемого в винтовой

блок масла в рабочем режиме. При достижении рабочей температуры масла выше плюс 60 °С

происходит расширение термочувствительного элемента, от воздействия которого запорный

плунжер открывает канал для поступления масла через радиатор. Масляные фильтры очищают

масло от загрязнений. Отсутствие конденсата и загрязнений в масле обеспечивает длительные

интервалы замены масла и повышает надежность системы.

1 Корпус 9 Маслоуказатель

2 Крышка 10 Входной фланец

3 Манометр 11 Выходной фланец

4 Клапан минимального давления 12 Кран слива масла

5 Корпус термостата 13 Визуализатор возврата масла

6 Фильтр масляный 14 Дренажная трубка

7 Клапаны предохранительные 15 Фильтр - маслоотделитель

8 Заливная горловина 16 Подъёмно - поворотное устройство

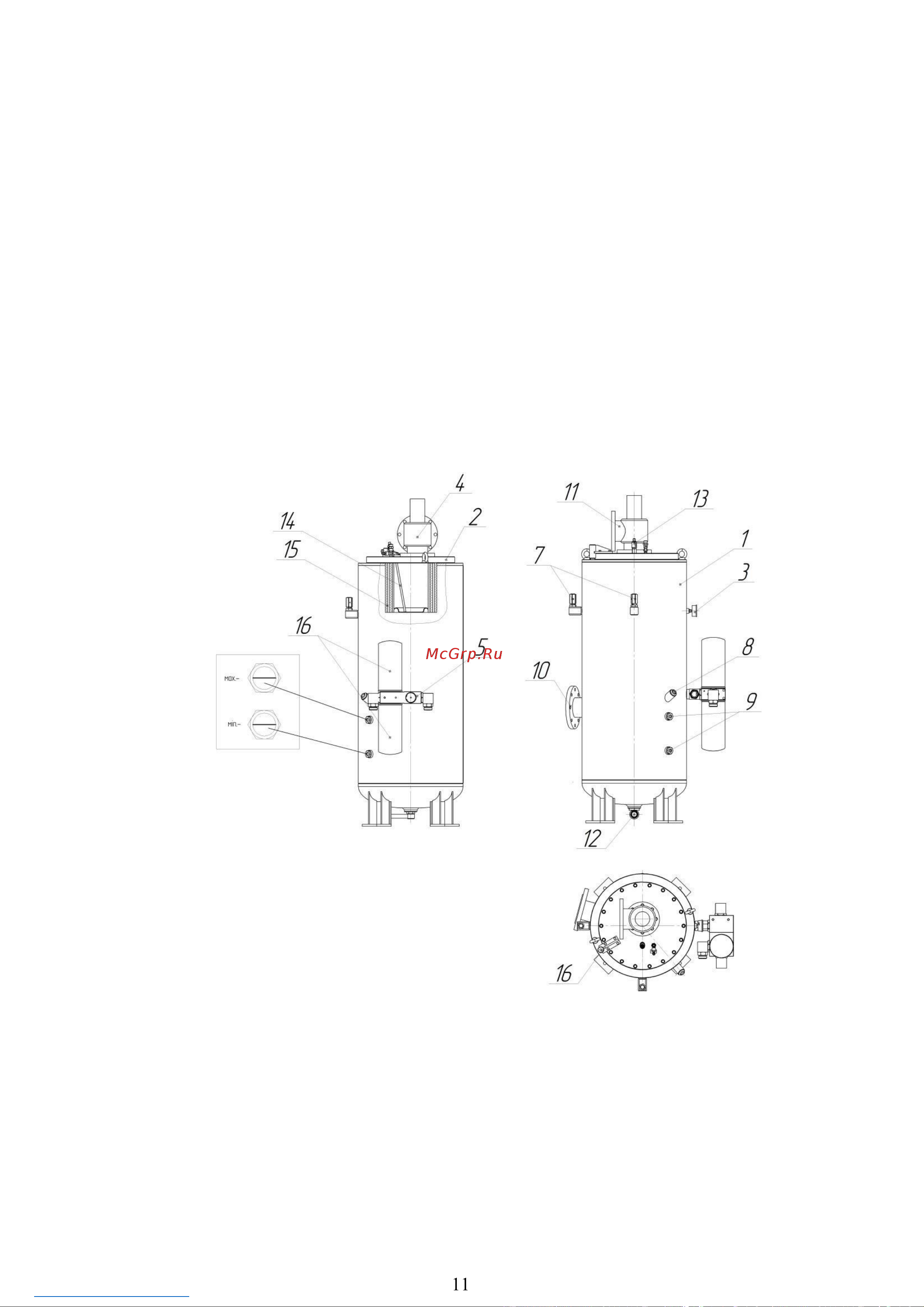

Рисунок 6 – Маслоотделитель
