1.5 Устройство и работа составных частей изделия

1.5.1 Агрегат компрессорный

Компрессорный агрегат (рисунок 3) состоит из следующих основных сборочных единиц:

винтовой блок 1 и электродвигатель 2, соединенные между собой кожухом 3; всасывающий кла-

пан в сборе 4, установленный на винтовом блоке.

Передача крутящего момента от электродвигателя 2 к винтовому блоку 1 осуществляется

посредством упругой муфты 6.

Компрессорный агрегат установлен на виброопорах 5 и крепится к основанию корпуса

компрессора.

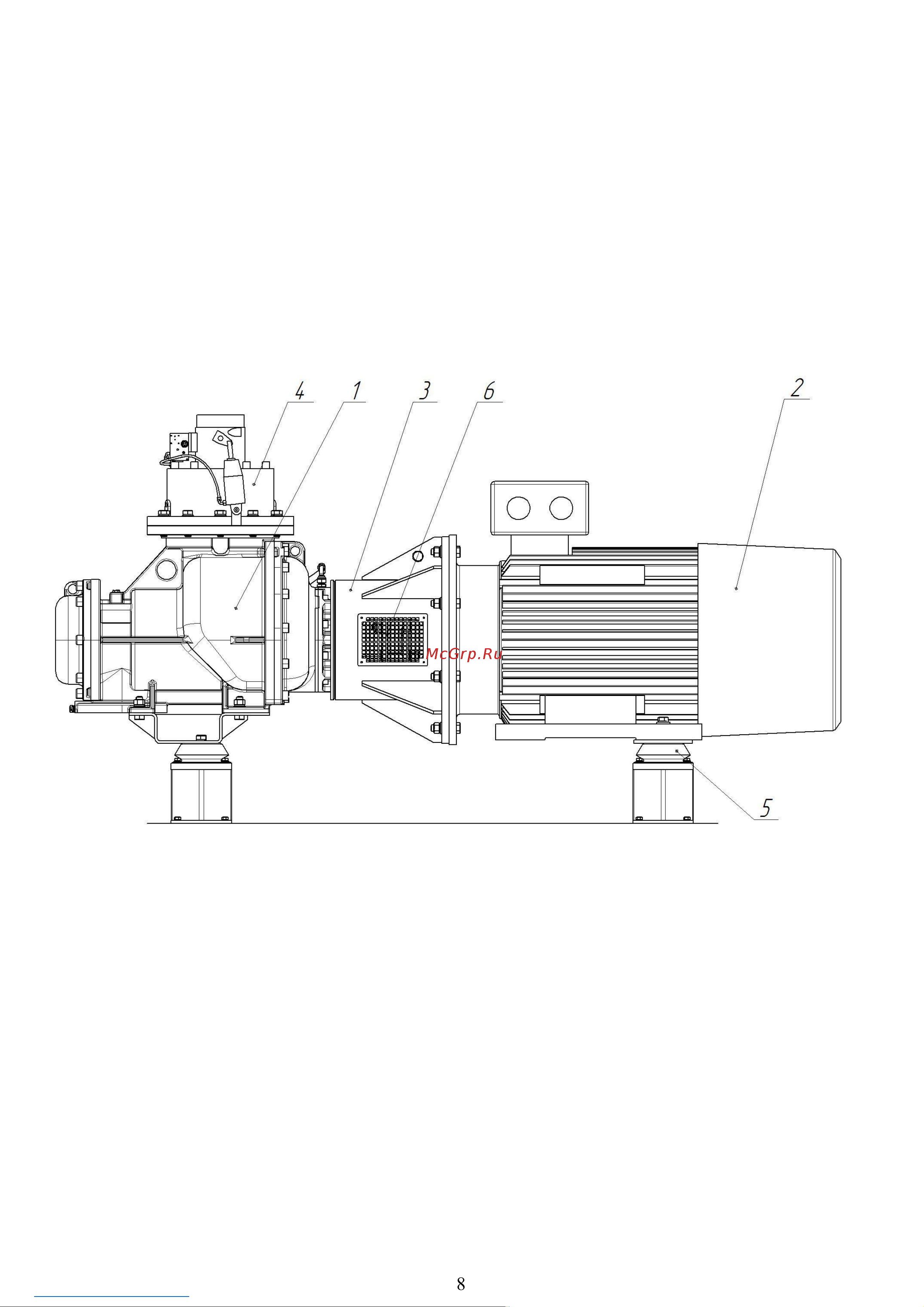

1 – винтовой блок, 2 – электродвигатель, 3 – кожух, 4 – клапан всасывающий,

5 – виброопора, 6 – муфта

Рисунок 3 – Агрегат компрессорный

Винтовой блок состоит из чугунного корпуса, внутри которого вращаются роторы (винтово-

го типа), установленные на подшипниках, способных выдерживать радиальные и осевые нагрузки,

возникающие в процессе сжатия воздуха. Герметичность между профилями винтов и отвод тепла,

образующегося в процессе сжатия, обеспечиваются впрыском в полость сжатия необходимого ко-

личества масла.
