1 Винтовой компрессор 15 Фильтр тонкой очистки
2 Электродвигатель 16 Кран слива масла
3 Муфта 17 Дренажная трубка
4 Всасывающий клапан 18 Визуализатор
5 Дроссельный клапан 19 Дроссельный клапан
6 Фильтр воздушный 20 Обратный клапан
7 Маслосборник и сепаратор 21 Датчик температуры масло-
первичной очистки масла
воздушной смеси
8 Манометр маслосборника 22 Клапан минимального давления
9 Указатель уровня масла 23 Обратный клапан
10 Предохранительный клапан 24 Пневматический клапан разгрузки
11 Маслозаливная горловина 25 Электромагнитный клапан
12 Масляный радиатор 26 Воздушный радиатор
13 Термостатический клапан 27 Датчик давления сети
14 Масляный фильтр

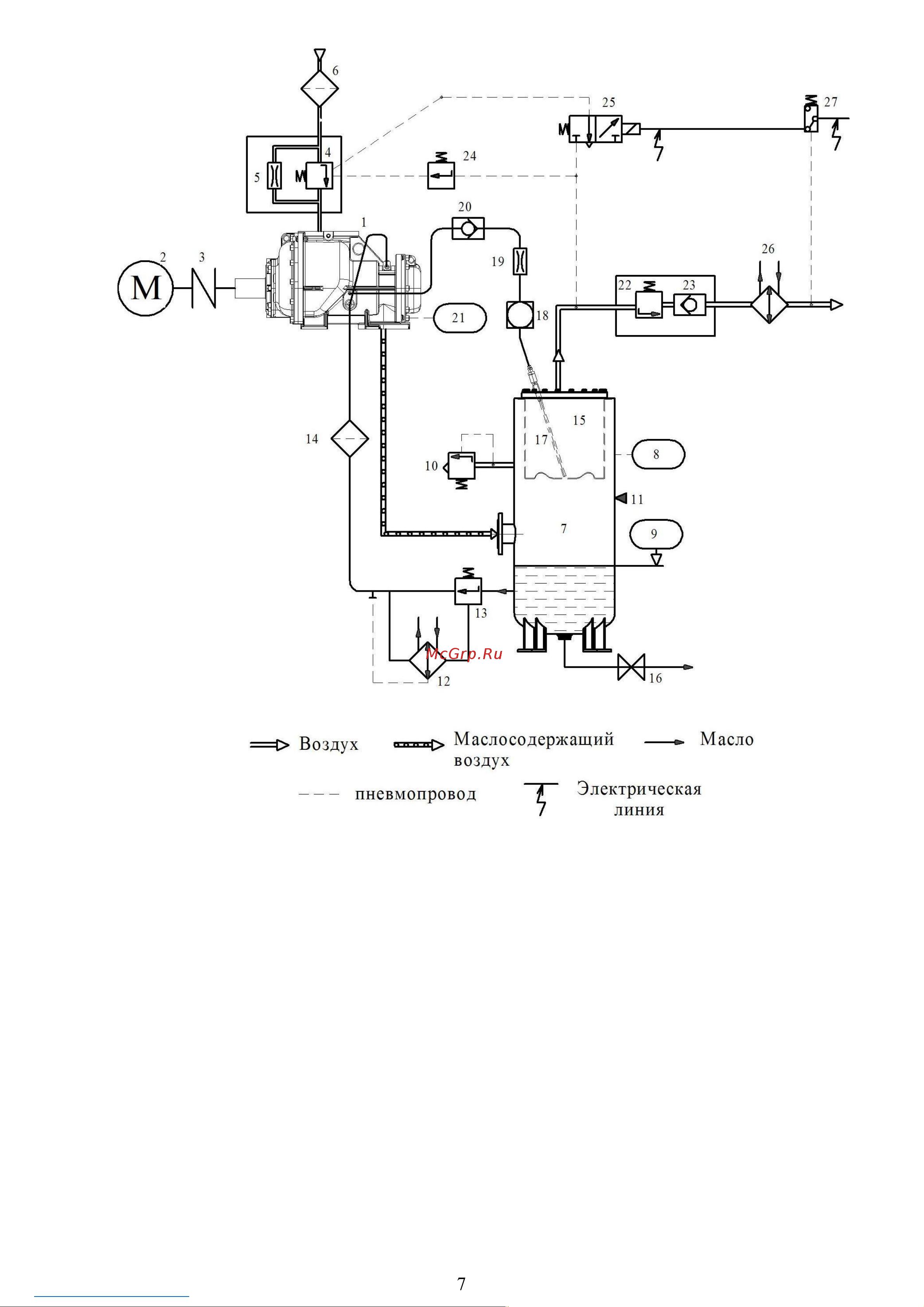

Рисунок 2 – Схема функциональная установки компрессорной ВК430
