+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК430-7,5
Курсор переместится на следующий знак кода. Аналогично установите следующие 3 знака кода и подтвер-
дите выбор кнопкой ВВОД. Для возврата к предыдущему знаку кода нажмите ВЫХОД. При неверно введен-
ном коде доступа в строке «Активно» появится сообщение «Польз. по умолч.». При верном коде в строке
«Активно» появится сообщение «USER».
Пароль потребителя «USER» – 0 и три цифры модели компрессора: ВК50 – 0050; ВК180 – 0180, ВК220 –
0220. Пароль потребителя открывает доступ к редактированию параметров меню Р10«Настр.ОБОРУД. 1»

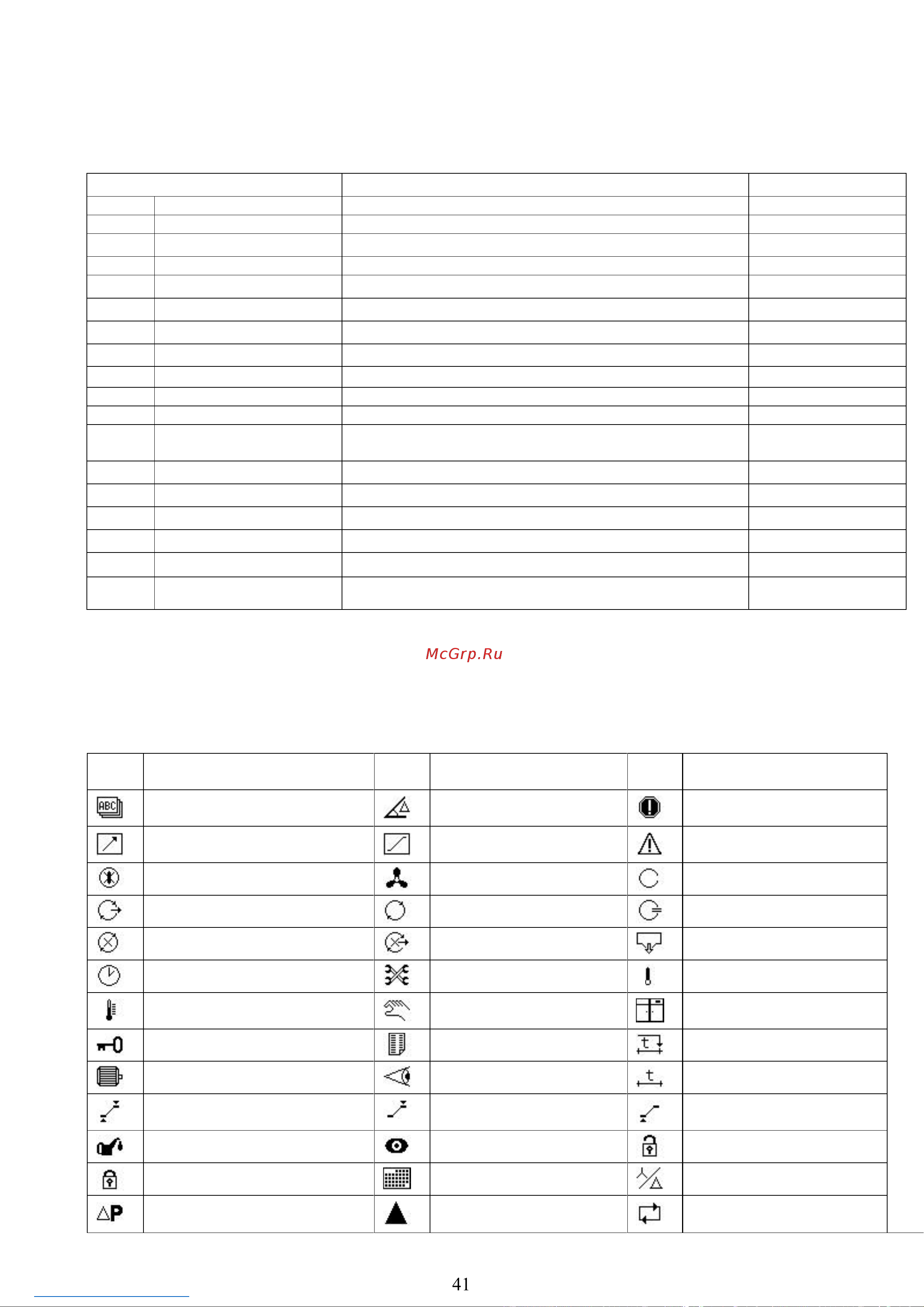

Р10 - меню Настройка оборудования 1
Индикация контроллера Параметр
Значение
10.01 Режим управл Режим управления нагр/без нагр
10.02 Доп увел нагр Функция перевода КУ на холостой ход ВЫКЛ
10.04 Давл. под нагр. Давление пуска, Бар
5…(Р10.05) - 2
10.05 Давл.без нагр. Давление останова, Бар (Р10.04)+0,2… Pu*
10.09 RS485-1-конфигурация Конфигурация порта RS485-1, при наличии.
Modbus ведомый
10.10 RS485-2-конфигурация
Конфигурация порта RS485-1, при наличии. Modbus ведомый
10.11 Источник запуска Выбор источника запуска
Клавиатура
10.12 Источник нагруз. Выбор источника загрузки
ВЫХ.ДАВЛ.ОБОР
10.13 Язык Выбор языка текста контроллера
Русский язык:RUS
10.14 Время Корректировка текущего времени Текущее время
10.15 Формат времени Выбор формата текущего времени 24:00:00
10.16
Перех. зимн. время
Установка автоматического перехода на зимнее вре-
мя
ДА/НЕТ
10.17 Дата Установка текущей даты
Текущая дата
10.18 Формат даты Выбор формата текущей даты
DD/MM/YY
10.19 Яркость ЖКД Установка яркости дисплея
90%
10.20 Единица давления Выбор единицы измерения давления
BAR
10.21
Единица темпер Выбор единицы измерения температуры °С
10.23**
VSD target RESS Установка рабочего давления
«Начальное давле-
ние» (см. Р10.04)
*Величина Pu не должна превышать максимальное рабочее давление компрессорной установки: для ВК25-
8 Pu=8, для ВК100Р-10 Pu=10 и т. д.
** Для компрессоров с частотным преобразователем.
Описание символов, используемых в контроллере.
Сим-
вол
Обозначение
Сим-
вол
Обозначение
Сим-
вол
Обозначение
Управление в заданной по-
следовательности
Угол сдвига фаз
Немедленная остановка
Дистанционное управление
За пределами диапазо-
на
Предупреждение
Запрет пуска
Вентилятор
Статус
Работа, загрузка
Работа, холостой ход
Останов
Запрет работы
Запрет нагрузки
Сброс конденсата
Время
Редактирование
Датчик
Температура
Конфигурация пользо-
вателя
Компрессор или блок
Ключ
График
Таймер
Двигатель
Обнаружение, контроль
Общие часы
Установленный уровень
Выше установленного
уровня
Ниже установленного
уровня
Масло
Только чтение
Разблокировка доступа
Блокировка доступа
Дата
Звезда - треугольник
Разность давления
Вверх
Автоматический переза-
пуск
41
