info@remeza.group.ru ВК430-7,5

Приложение Г

Руководство пользователя контроллера AirMaster Q1

1 Интерфейс пользователя

1.1

Клавиатура

Малая клавиатура контроллера состоит из семи кнопок:

3 Символ 4 Название кнопок 5 Функции

6 I 7 ПУСК 8 Пуск компрессорной установки

9 0 10 СТОП 11 Выключение установки

12 // 13 СБРОС 14 Сброс ошибки

15  16 ВВОД 17 Подтверждение выбора или изменения показателей

18 ▼ 19 МИНУС / ВНИЗ 20 Прокрутка меню вниз, уменьшение показателей

21 ▲ 22 ПЛЮС / ВВЕРХ 23 Прокрутка меню вверх, увеличение показателей

24 C 25 ВЫХОД 26 Переход на один уровень назад

1.2

Дисплей

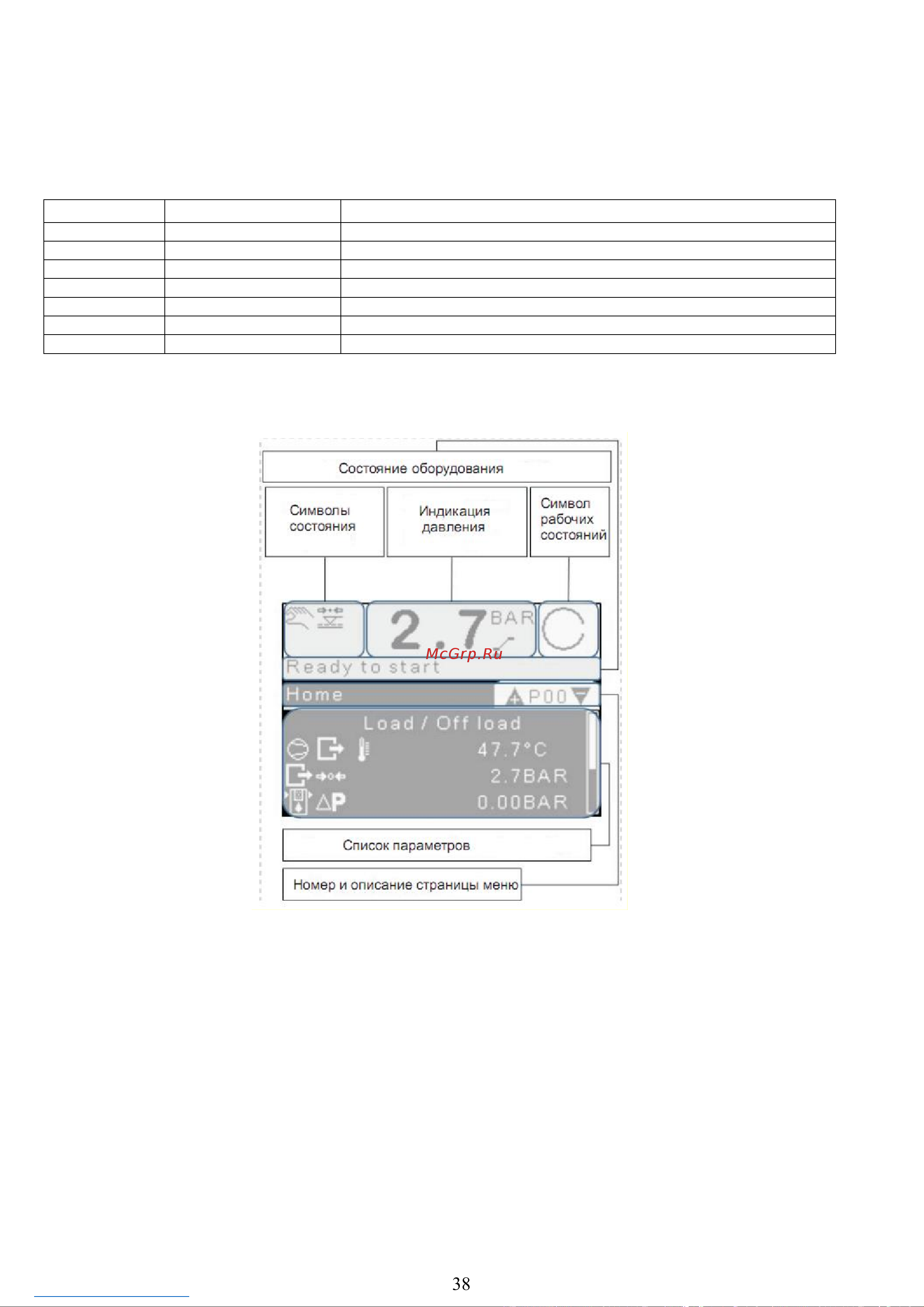

Пример индикации дисплея изображен на рисунке 1.

Рис. 1. Дисплей контроллера

2 Описание меню

2.1

Главное меню

При включении питания компрессора в течении 30 секунд происходит загрузка контроллера, после чего на

дисплее появляется индикация состояния компрессора (рис.1).

В верхней части дисплея (на белом фоне) отображается состояние компрессора, давление воздуха в маги-

страли, схематично – уровень давления в магистрали по отношению к настройкам компрессора. В нижней

части дисплея (черный фон) страница меню с параметрами. Для выбора страницы нажмите кнопку ВВЕРХ

или ВНИЗ. Для входа в меню нажмите ВВОД. Для выбора параметра страницы нажмите ВВЕРХ или ВНИЗ.

Для изменения параметра нажмите ВВОД
