при отсутствии потребления воздуха, что снижает энергопотребление и облегчает переход в ре-

жим «Загрузка» при снижении давления в сети ниже требуемого.

При отсутствии потребления сжатого воздуха в течение заданного на контроллере интерва-

ле времени (от 2 до 10 минут) двигатель установки автоматически выключается и находится в

ждущем режиме. При снижении давления в пневмосети ниже установленного значения, она вновь

автоматически включается.

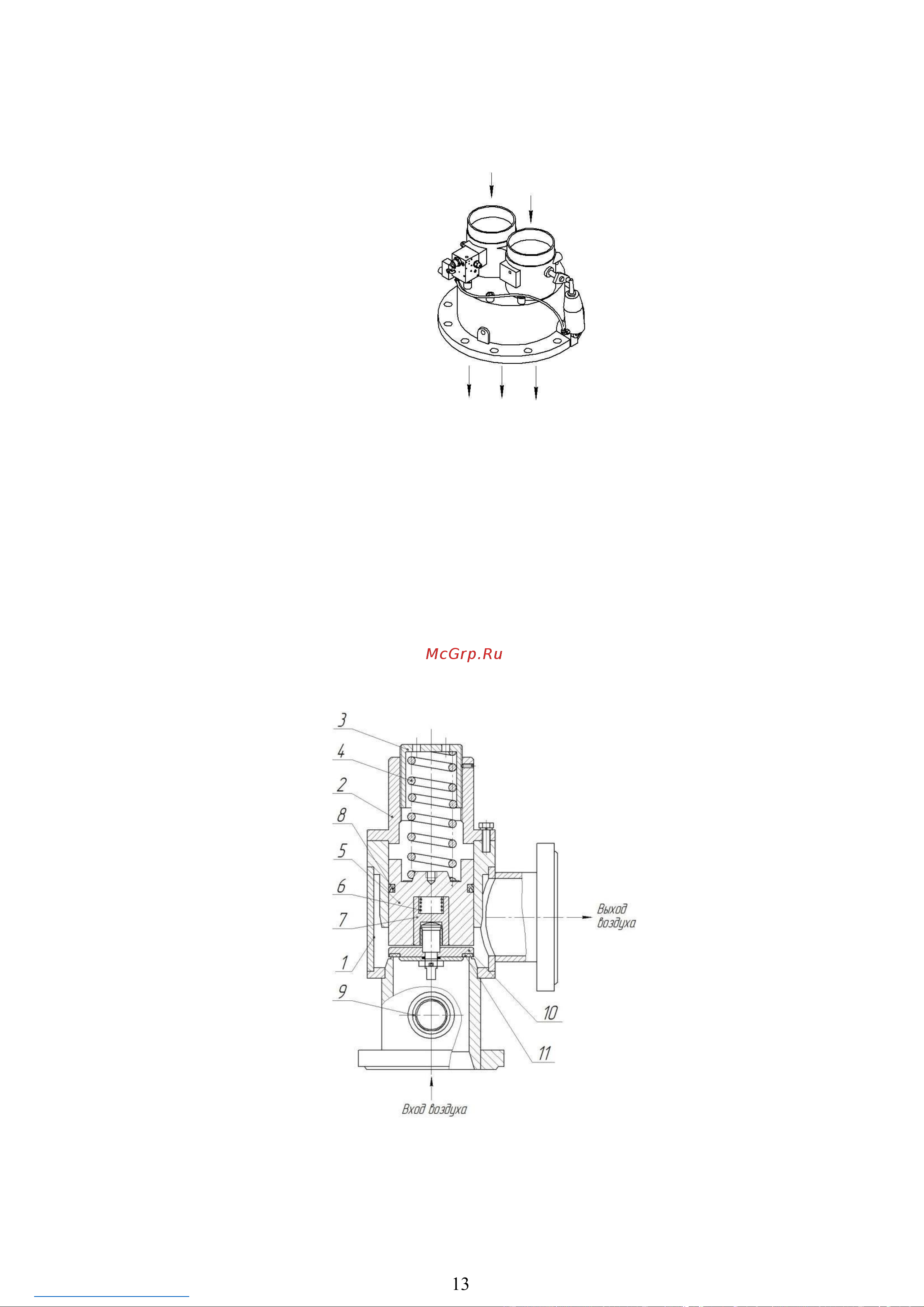

Рисунок 8 – Клапан всасывающий

1.5.5 Клапан минимального давления

Клапан минимального давления (рисунок 9) предназначен для поддержания избыточного

давления воздуха не менее 0,4 МПа внутри компрессорной установки независимо от давления в

сети потребителя. Указанное давление требуется для системы управления и обеспечения устой-

чивой циркуляции масла в масляной системе компрессора.

Клапан автоматически прекращает подачу воздуха в сеть потребителя при давлении

ниже 0,4 МПа, обеспечивая самоциркуляцию масла в системе смазки установки, одновременно

он выполняет функцию обратного клапана. Клапан состоит из корпуса 1, ползуна 5, пружин 4 и

6, втулки 7, золотника 10. Ползун 5 уплотняется манжетой 8. Золотник 10 имеет уплотнитель-

ное кольцо 11. Регулировка клапана без согласования с заводом запрещается.

1 – корпус, 2 – фланец, 3 – колпак, 4 – пружина, 5 – ползун, 6 – пружина,

7– втулка, 8 – манжета, 9 – штуцер, 10 – золотник, 11 – кольцо.

Рисунок 9 – Клапан минимального давления
