Remeza ВК430-7,5Н [17/43] Электрические подсоединения
![Remeza ВК430-7,5Н [17/43] Электрические подсоединения](/views2/1912235/page17/bg11.png)
+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК430-7,5

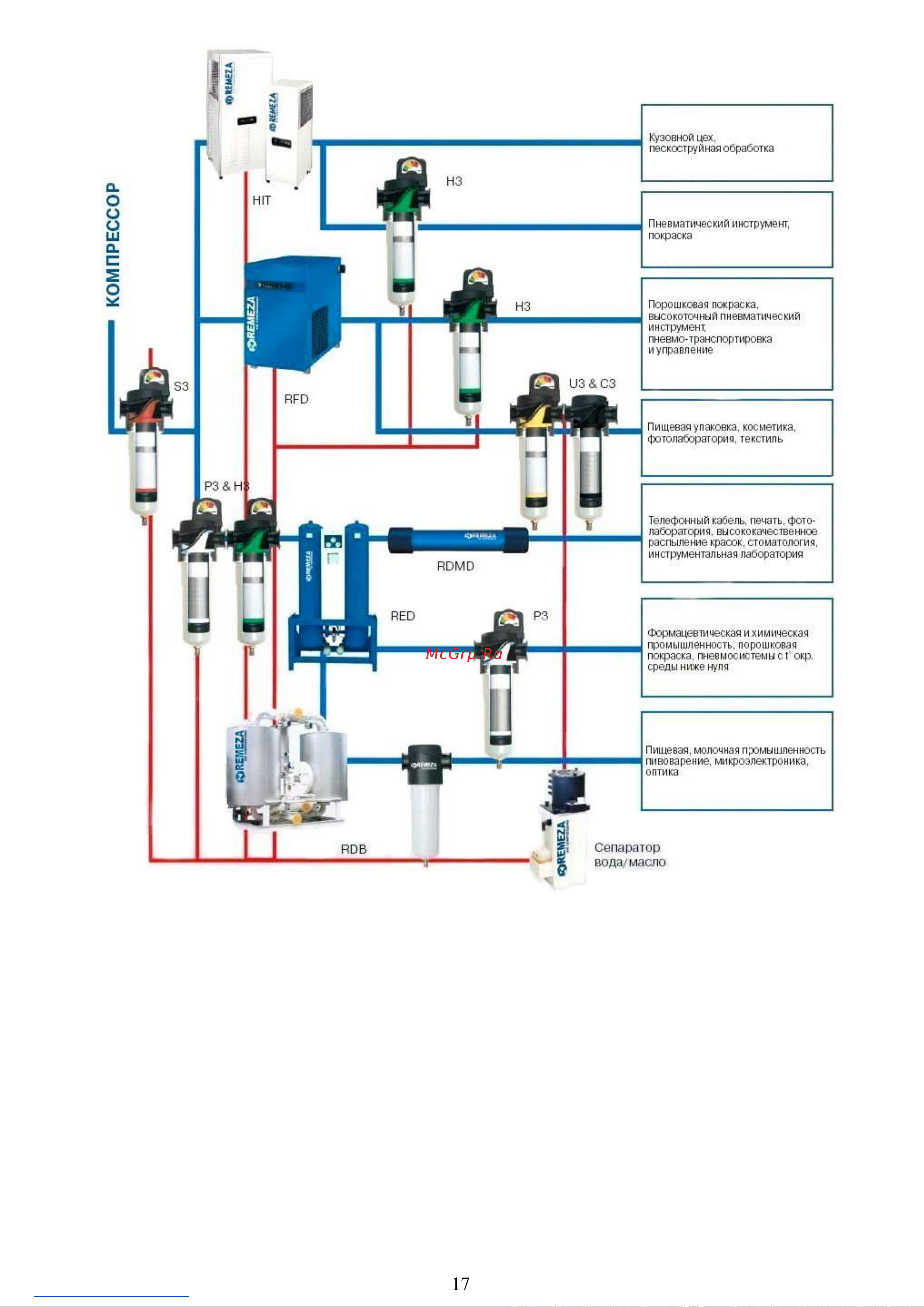

Рисунок 12 – Схема комплектной компрессорной системы
2.4 Электрические подсоединения
Электрические соединения выполняются в соответствии с действующими правилами
устройства электроустановок и настоящими указаниями. Силовые кабели и заземляющие шины
должны быть соответствующего сечения.
Установка должна быть заземлена и защищена от сверхтоков по каждой фазе.
Схема электрическая принципиальная компрессорной установки ВК430-7,5Н приведена в
приложении Б; компрессорной установки ВК430-7,5ВС приведена в приложении В.
17
