Remeza ВК430-7,5Н [10/43] Маслоотделитель
![Remeza ВК430-7,5Н [10/43] Маслоотделитель](/views2/1912235/page10/bga.png)
+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК430-7,5

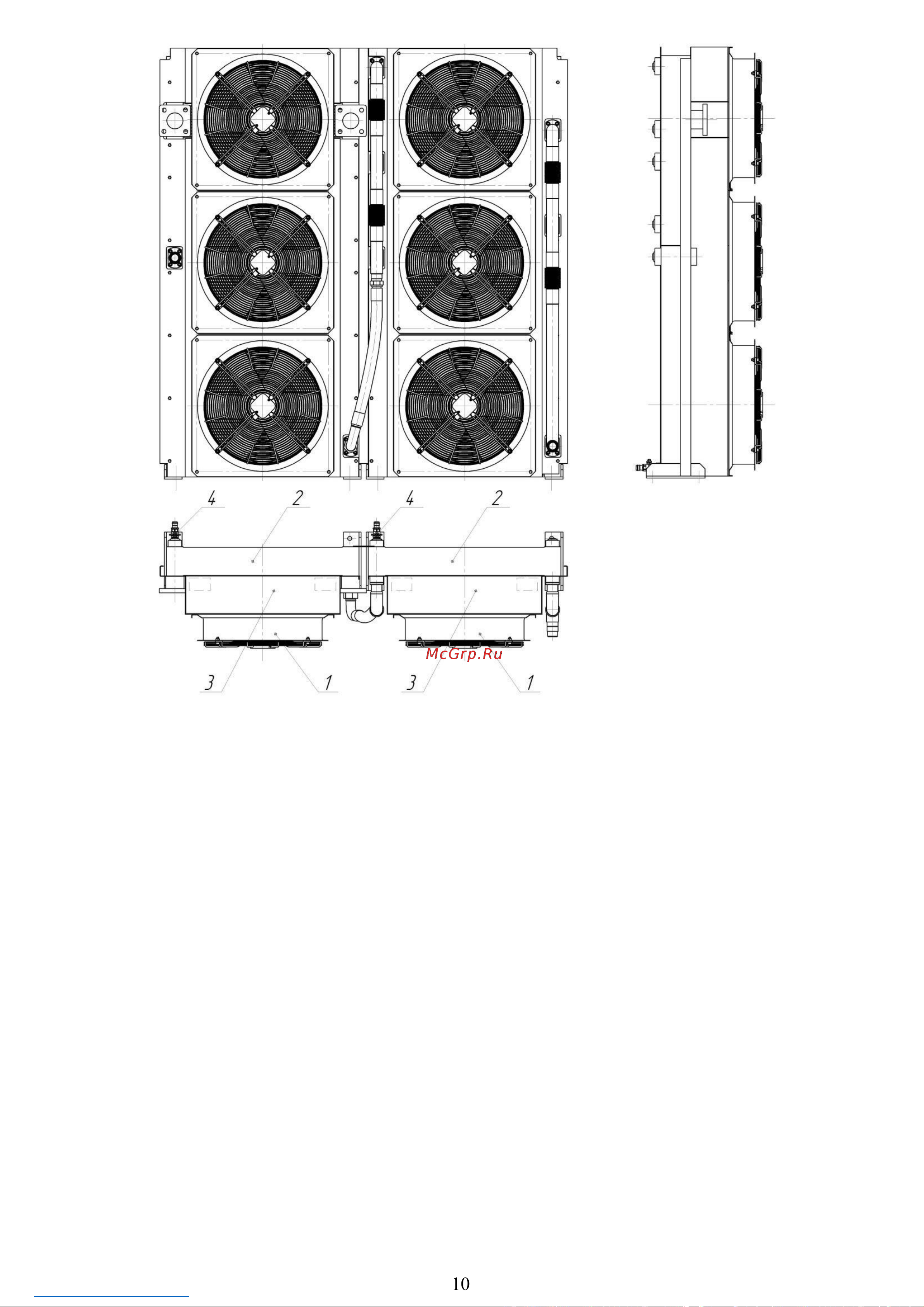

1 – электровентилятор, 2 – радиатор, 3 – диффузор, 4 – кран слива, 5 – каркас.
Рисунок 5 – Агрегат охладительный
1.5.3 Маслоотделитель
Маслоотделитель (рисунок 6) служит резервуаром масла и представляет собой сварной ци-
линдрический сосуд.
Отделение масла от сжатого воздуха происходит в два этапа.
На первом этапе происходит основное отделение масла за счет резкого изменения направ-
ления и скорости потока, на втором этапе – окончательное отделение масла от воздуха при про-
хождении через установленный в маслоотделителе фильтр–маслоотделитель 15.
Остатки масла, которые стекают по внутренней стенке фильтра–маслоотделителя, оса-
ждаются в сферическом дне фильтра и через дренажную трубку 17 (рисунок 2) возвращаются в
винтовой блок.
В линии возврата масла из фильтра–маслоотделителя после дренажной трубки установлен
визуализатор 13.
Дроссельное отверстие диаметром 3 мм визуализатора ограничивает потери сжатого воз-
духа. Обратный клапан 20 (рисунок 2) предотвращает выброс масла из винтового блока в фильтр
воздушный при выключении установки. При правильной работе дренажной линии в визуализа-
10
