info@remeza.group.ru ВК430-7,5

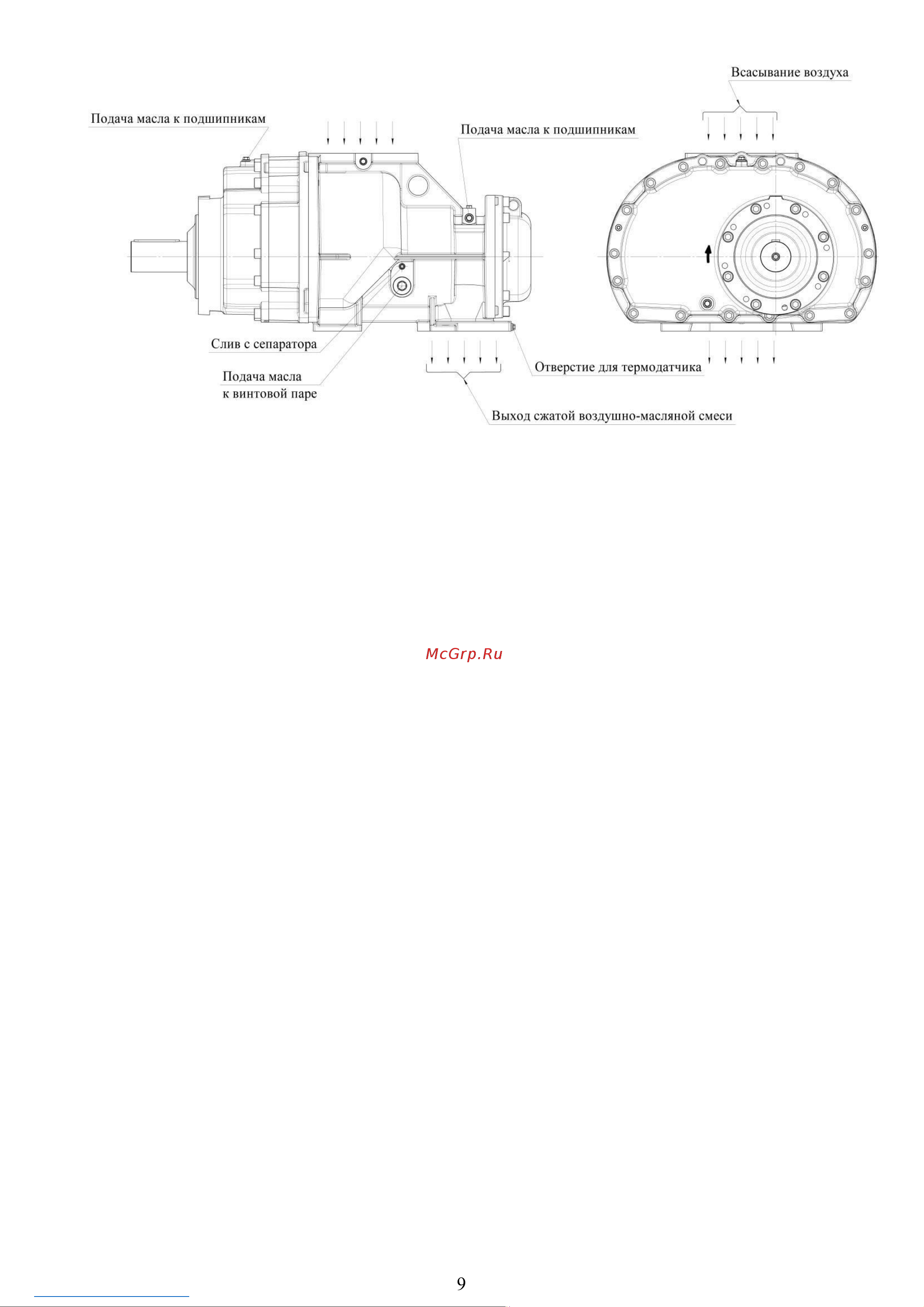

Рисунок 4 – Общий вид блока винтового VMX250G
ВНИМАНИЕ! НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВАЛА ВИНТОВОГО БЛОКА УКАЗЫВАЕТ
СТРЕЛКА, РАСПОЛОЖЕННАЯ НА ВИНТОВОМ БЛОКЕ СО СТОРОНЫ ТОРЦА ВАЛА
КОМПРЕССОРА.
1.5.2 Агрегат охладительный
Агрегат охладительный (рисунок 5) предназначен для охлаждения масла, циркулирующего в
масляной системе установки, и сжатого воздуха. Агрегат состоит из следующих сборочных еди-
ниц: электровентиляторов 1, двух параллельно соединенных радиаторов охлаждения масла и ра-
диатора для охлаждения сжатого воздуха, диффузоров 3.
Охлаждение радиатора осуществляется потоком атмосферного воздуха в направлении – от
радиатора к электродвигателям вентиляторов.
Электродвигатели вентиляторов агрегата охладительного (6 штук) имеют следующие ха-
рактеристики:
-
мощность электродвигателя вентилятора 1100 W;
-
степень защиты электродвигателя вентилятора IP54;
-
обороты электродвигателя вентилятора 1350 об/мин.;
-
номинальный ток – 2,32А.
Для равномерного распределения воздуха по фронту радиаторов служит диффузор.
Слив масла из радиаторов охлаждения масла производится из кранов слива масла 4 в ниж-
ней части агрегата охладительного через рукава слива масла, которые входят в комплект постав-
ки.
9
