Наименование параметра
Ед.
изме-
рения
REAL SMART
ARC 160
(Z28103)
REAL SMART
ARC 200
(Z28303)*
REAL SMART
ARC 220
(Z28403)
Напряжение питающей сети В 150 – 270 140 – 270 130 – 270
Частота питающей сети Гц 50
Потребляемая мощность, ММА кВА 5 7,1 8,2
Потребляемая мощность, TIG кВА 2,9 4,4 5,2
Потребляемый ток А 22,7 32,3 37,4
Сварочный ток, MMA А 20 – 160 20 – 200 20 – 220
Сварочный ток, TIG А 20 – 160 20 – 200 20 – 220
Рабочее напряжение, ММА В 20,8 – 24,8 20,8 – 26,4 20,8 – 27,2
Рабочее напряжение, TIG В 10,8 – 14,8 10,8 – 16,4 10,8 – 17,2
ПН (40°C) % 60
Сварочный ток при ПН 100%, MMA А 120 160 180
Сварочный ток при ПН 100%, TIG А 120 160 180
Диаметр электрода, MMA мм 1,6 – 3,2 1,6 – 4,0 2,0 – 5,0
Диаметр электрода, TIG мм 1,6 – 2,4 1,6 – 3,2
Напряжение холостого хода, MMA
(VRD)
В 81 (14)
Напряжение холостого хода, TIG В 14
Режим Synergy, ММА Да/отключаемый
Режим Synergy, TIG Нет
Antistick Да/отключаемый
VRD Да/отключаемый
Регулируемый горячий старт Да
Регулируемый форсаж дуги Да
Коэффициент мощности 0,7
КПД % 85
Класс изоляции F
Степень защиты IP 21S
Габаритные размеры мм 295x120x212 347x120x212 380x120x212
Масса кг 3 3,8 4,2
* Характеристики оборудования REAL SMART ARC 200 Black (Z28303) идентичны, отличия
указаны в комплектации (См. паспорт на оборудование).
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Содержание
136- Подготовка аппарата к работе для mma сварки
- Описание аппарата
- Общее описание
- Общие рекомендации для mma сварки
- Описание функционирования
- Технические характеристики
- Декларация соответствия
- Указания по использованию руководства по эксплуатации
- Подготовка аппатата для tig lift сварки
- Меры безопасности
- Порядок установки и переноски оборудования
- Содержание
- Устранение неполадок
- Проблемы и их решения для mma и tig сварки
- Техническое обслуживание
- Общие рекомендации для tig lift сварки
- Выбор разделки кромок свариваемого металла
- Контроль качества сварного соединения
- Хранение
- Транспортировка
- Декларация соответствия
- Указания по использованию руководства по эксплуатации
- Общее описание
- Общее описание оборудования
- Условия эксплуатации оборудования
- Меры безопасности при проведении сварочных работ
- Меры безопасности
- Пожаровзрывобезопасность
- Меры безопасности при работе с газовыми баллонами
- Электромагнитные поля и помехи
- Электробезопасность
- Классификация защиты по ip
- Технические характеристики
- Панельная розетка см таблицу 6 6 панельная розетка см таблицу 6 7 сетевой провод 8 кнопка включения
- Ручка для транспортировки 2 проушины для установки ремня 3 панель управления см рис 7 4 вентиляционные отверстия
- Описание аппарата

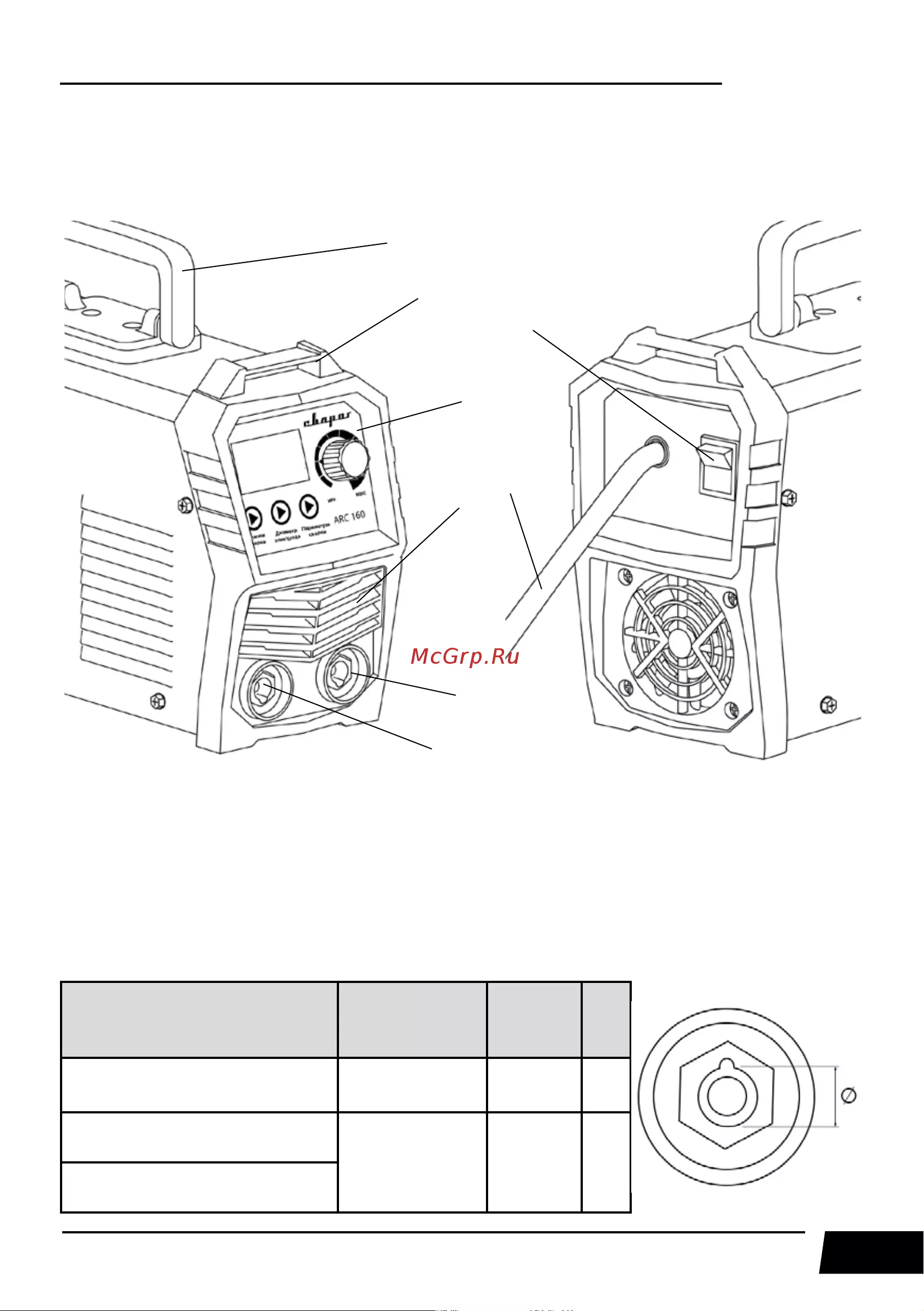

- На рисунке 6 показан вид аппарата спереди и сзади
