11. ПОДГОТОВКА АППАРАТА ДЛЯ TIG LIFT СВАРКИ

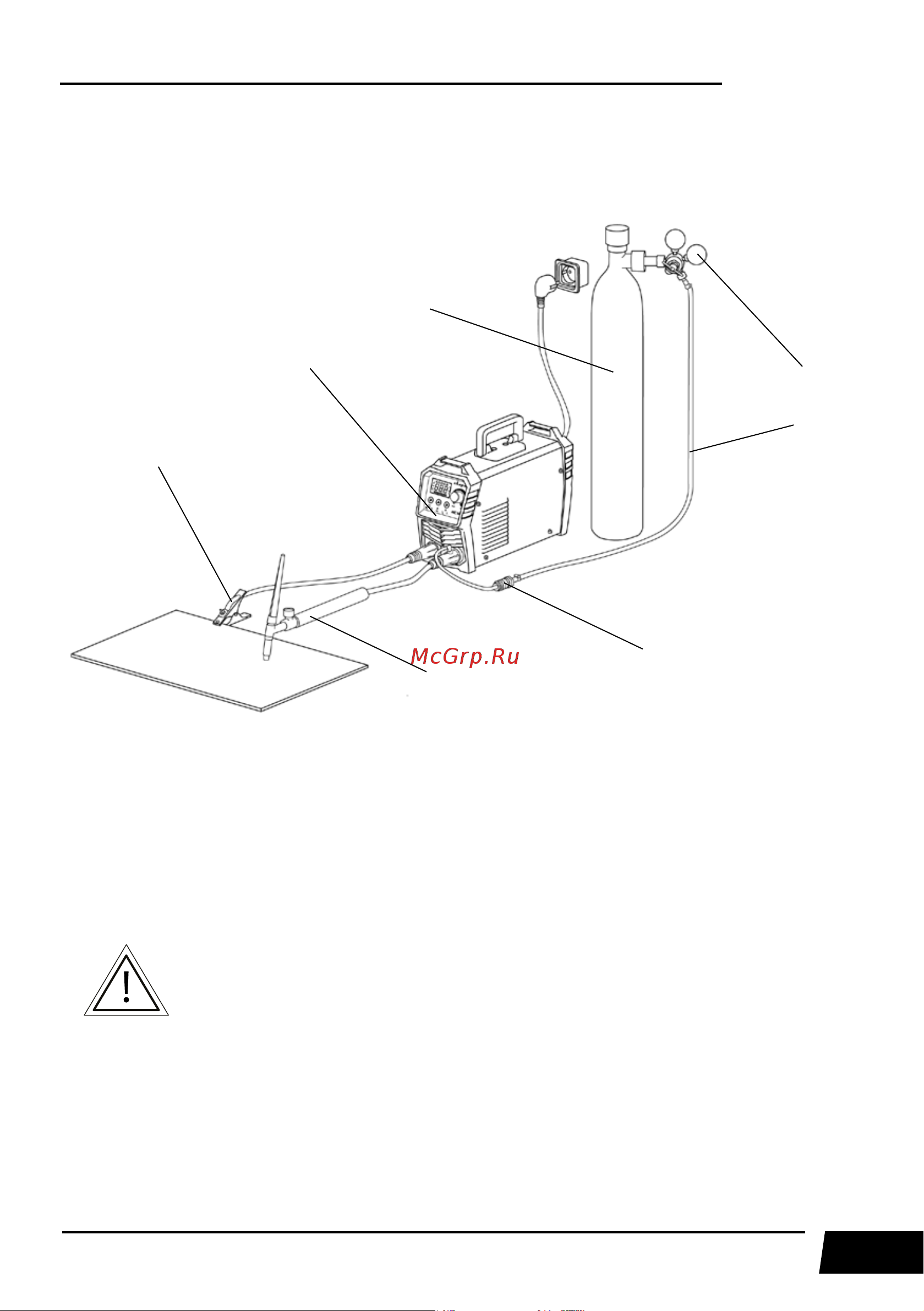

Схема подключения аппарата для TIG Lift сварки показана на рисунке 11.1.

Рис. 11.1. Схема подключения оборудования.

1) Клемма заземления. 2) Сварочный аппарат. 3) Баллон с газом (аргон). 4) Редуктор.

5) Газовый шланг. 6) Быстросъемное соединение (См. табл. 11.1). 7) Вентильная горелка (См.рис.12.3).

1. Подключение к электрической сети (См. рис. 9.2).

2. На передней панели сварочного аппарата имеется два панельных разъёма: «+» и «-». Под-

ключите вентильную горелку для аргонодуговой сварки в разъём «-», а клемму заземления

подключите в разъём «+» (См. рис. 11.1).

При неплотном подсоединении кабелей возможны выгорания

панельных розеток и выход из строя источника питания.

3. Подсоедините газовый шланг к газовому разъёму вентильной горелки. Используйте бы-

стросъемное соединение (См. таблицу 11.1) и к газовому редуктору, присоединенному к

баллону.

При подключении баллон и редуктор должны быть закрыты. Система газоснабжения, со-

стоящая из газового баллона, редуктора и газового шланга, должна иметь плотные соеди-

нения (используйте винтовые хомуты), чтобы обеспечить надежную подачу газа и защиту

сварочного шва.
