REAL SMART ARC
12.8. ТЕХНИКА СВАРКИ

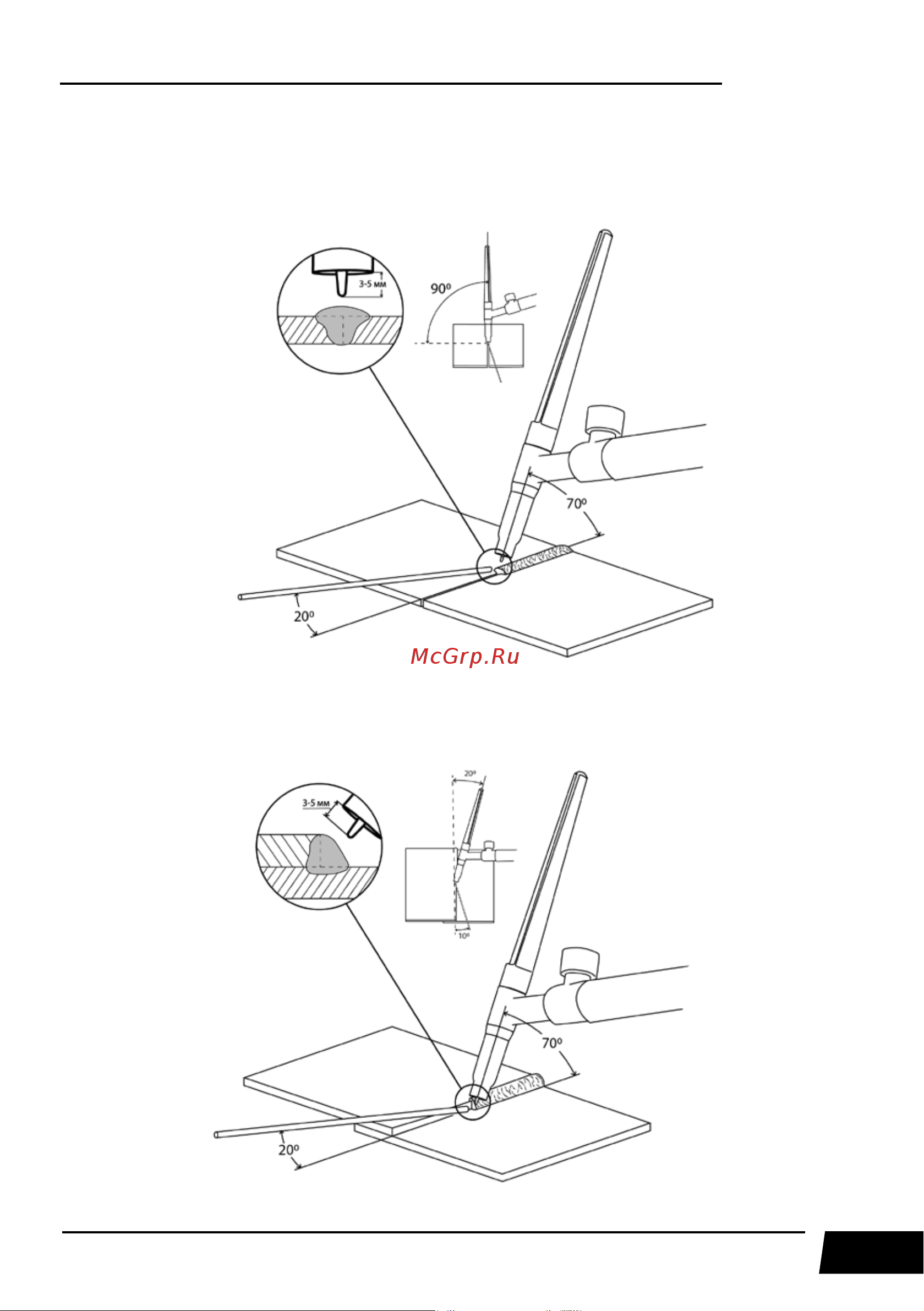

На рисунке 12.15 показан пример выполнения стыкового соединения в нижнем положе-
нии (См. раздел 13 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 12.15. Стыковое соединение.
На рисунке 12.16 показан пример выполнения нахлесточного соединения в нижнем
положении (См. раздел 13 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 12.16. Нахлесточное соединение.
