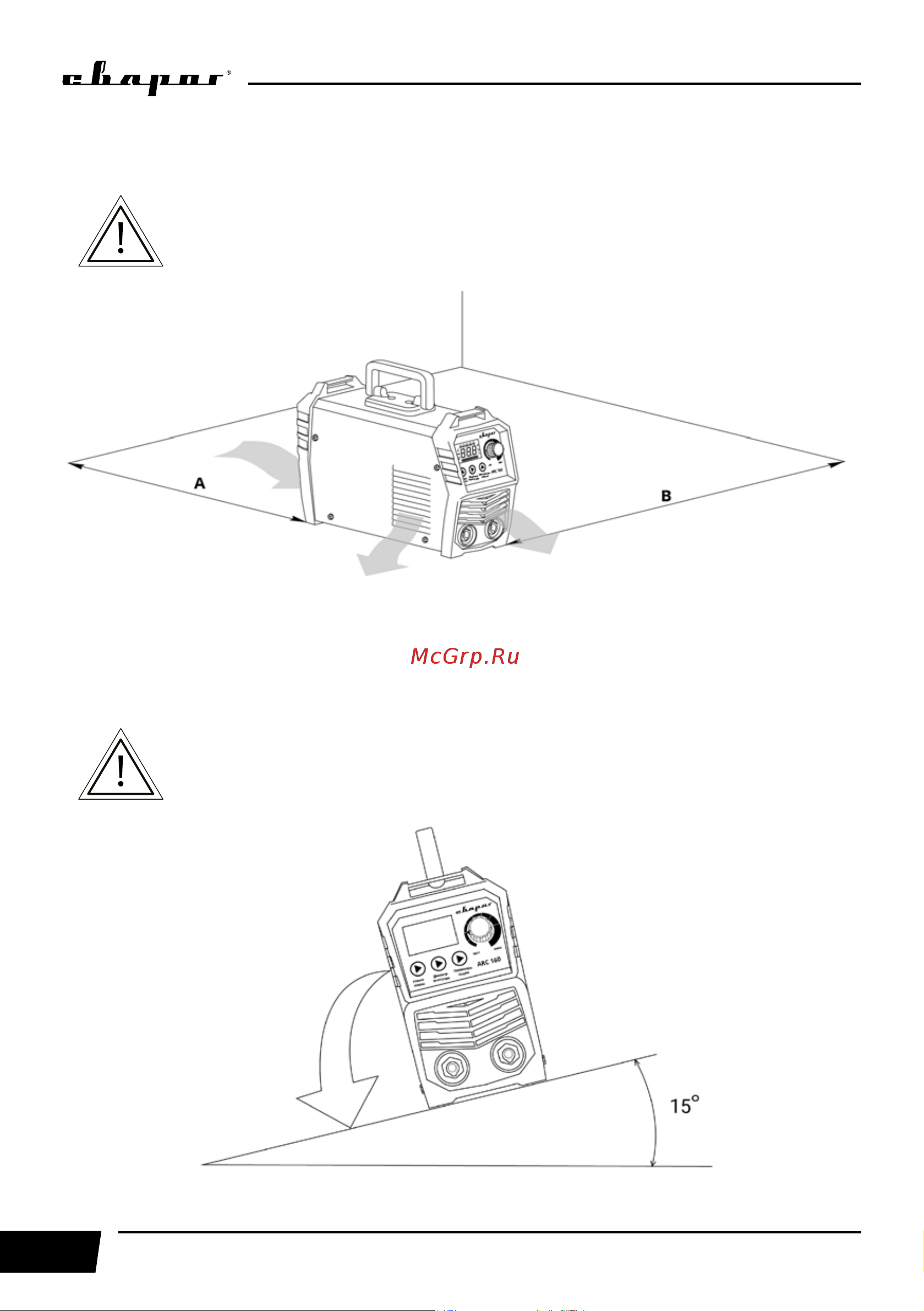

![Сварог ARC 200 REAL SMART Z28303 Black маска+краги 97886 [20/72] Порядок установки оборудования от стен](/views2/1887867/page20/bg14.png)
20
8.2. ПОРЯДОК УСТАНОВКИ ОБОРУДОВАНИЯ ОТ СТЕН
ВНИМАНИЕ! Не устанавливайте аппарат очень близко к стенам, это
может ухудшить охлаждение и уменьшить ПН аппарата.
Рис. 8.3. Установка оборудования от стен.
А) 300 мм. В) 100 мм.
8.3. ПОРЯДОК УСТАНОВКИ ОБОРУДОВАНИЯ НА ПОВЕРХНОСТИ
ВНИМАНИЕ! Не превышайте угол наклона в 15 °во избежание
опрокидывания. Не устанавливайте оборудование на плохо
закреплённых поверхностях.
Рис. 8.4. Установка оборудования на поверхности.
