31
REAL SMART ARC
Углы наклона
электрода при сварке
углового соединения.

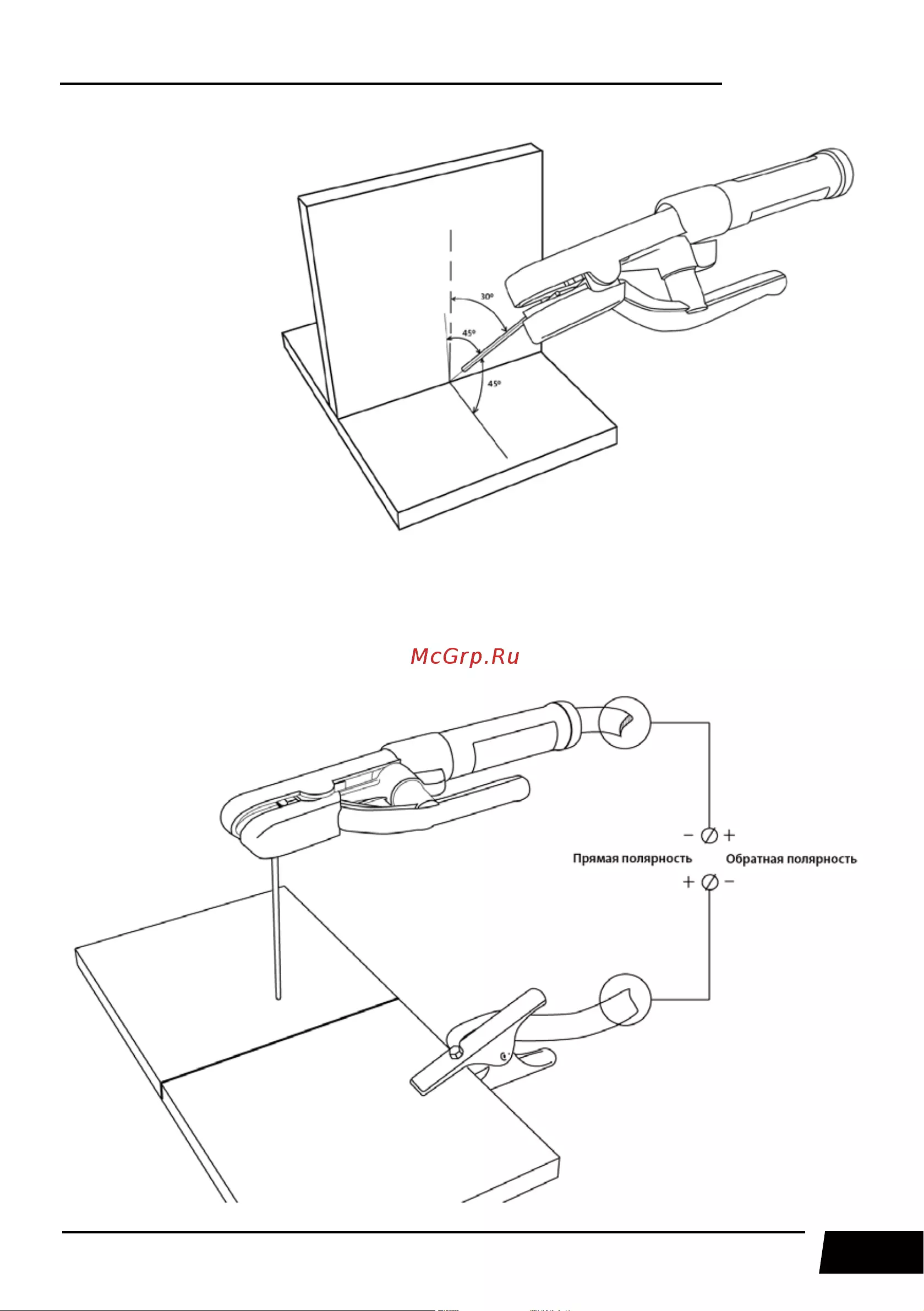

Рис. 10.5. Угол наклона электрода.
10.2. СМЕНА ПОЛЯРНОСТИ
Существует два способа подключения сварочного оборудования для работы на постоян-
ном токе (См. рис 10.6).
Рис.10.6. Способы подключения.
