![Сварог REAL SMART ARC 220 (Z28403) [33/72] Техника сварки](/views2/1887867/page33/bg21.png)
33
REAL SMART ARC
Таблица 10.1. Сечение сварочного кабеля.
Сила тока
Длина сварочного кабеля, м
15 20 30
100 А
КГ 1*16 КГ 1*25 КГ 1*25
150 А
КГ 1*25 КГ 1*25 КГ 1*35
200 А
КГ 1*25 КГ 1*35 КГ 1*50
10.5. ТЕХНИКА СВАРКИ
Сварку покрытым электродом в нижнем положении без разделки кромок выполняют
обычно без поперечных колебаний. Угол наклона электрода относительно заготовки пока-
зан на рисунке 10.8.
Сварка в один проход Сварка в два и более проходов

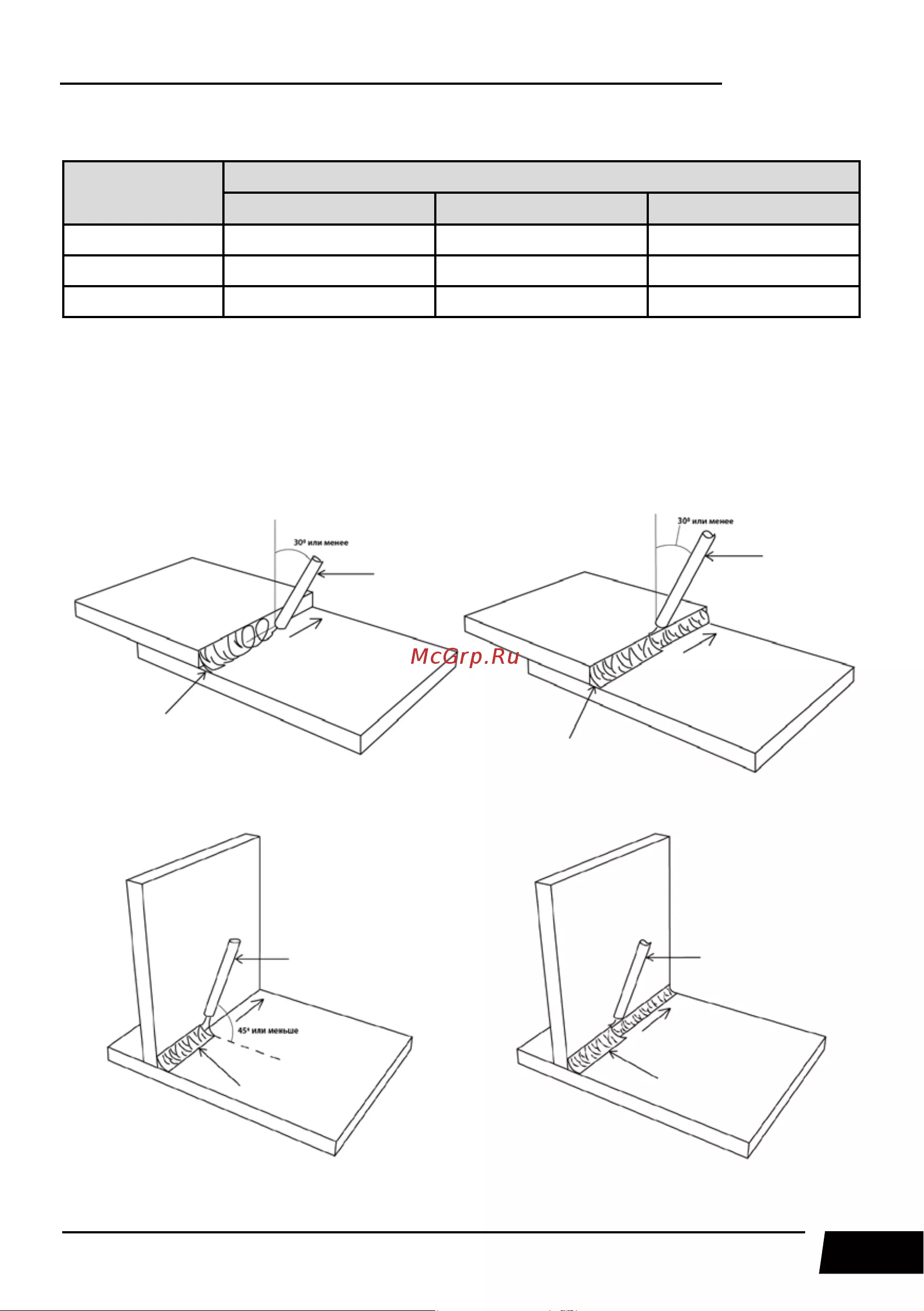

Рис. 10.8. Угол наклона покрытого электрода.
1) Покрытый электрод. 2) Направление сварки. 3) 1-й проход. 4) 2-й проход
3
2
1
3
2
1
1
2
4
1
2
3
