25
REAL SMART ARC

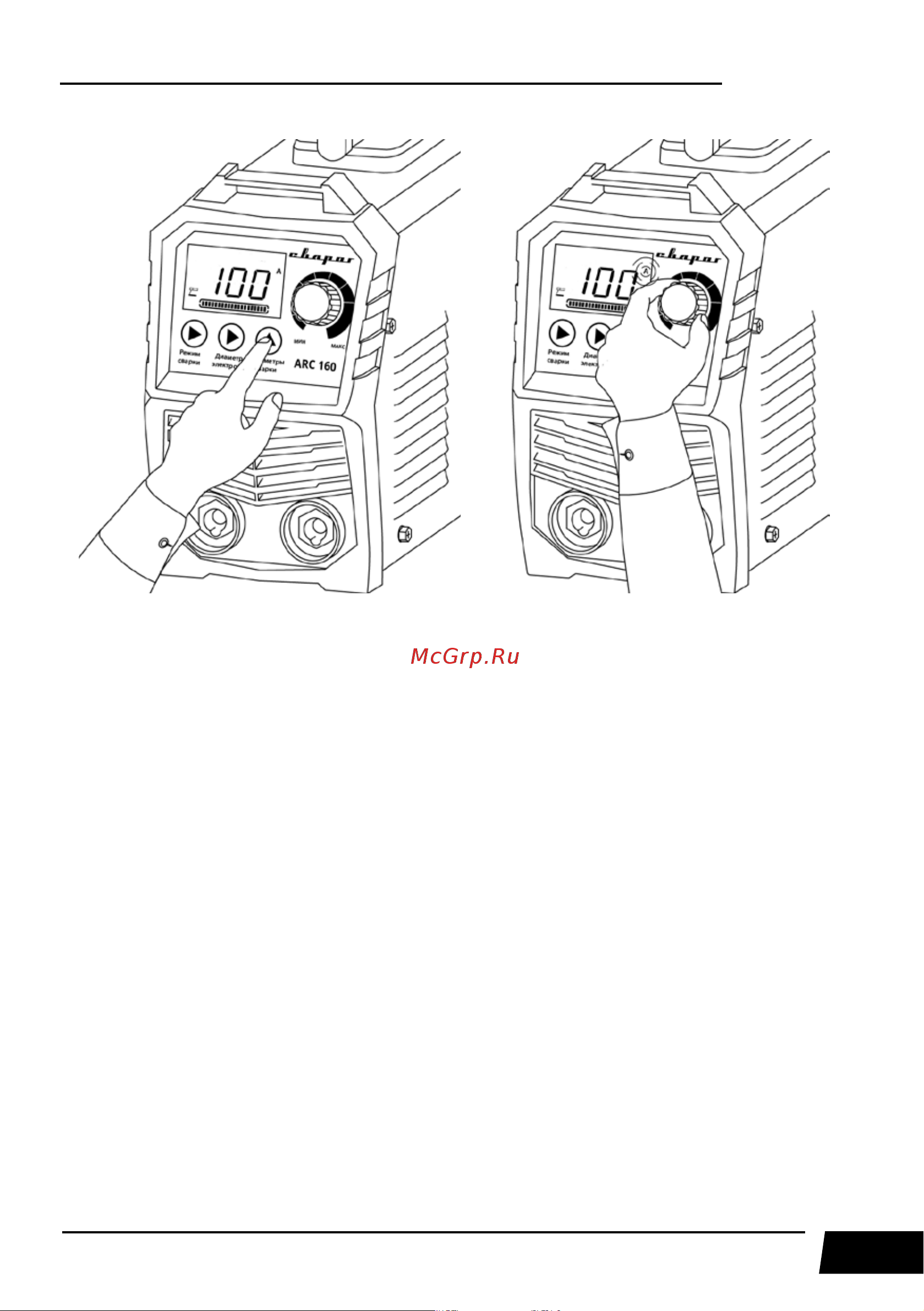

Рис. 9.13. Установка силы тока.
3. В зависимости от необходимости установите значение форсажа дуги и горячего старта.
4. Начинайте сварочный процесс (См. рис. 9.14).
