12
ПРИНЦИП РАБОТЫ МОТОБЛОКА
Принцип работы мотоблока заключается в следующем: вращение коленчатого вала
двигателя через ременную передачу передается на ведущий вал коробки передач.
Далее, через цепную и шестеренчатую передачи, крутящий момент передается на ве-
домый вал коробки передач. При передаче вращения от ведущего к ведомому валу
коробки передач крутящий момент растет с одновременным снижением скорости вра-
щения. Изменение направления вращения ведомого вала коробки передач происхо-
дит при переводе рычага переключения передач в положения включения передачи
переднего или заднего хода. При этом в зацепление с шестерней ведущего вала ко-
робки передач вступают шестерни переднего или заднего хода. Ведомый вал коробки
передач приводит в действие колёса или фрезы мотоблока.

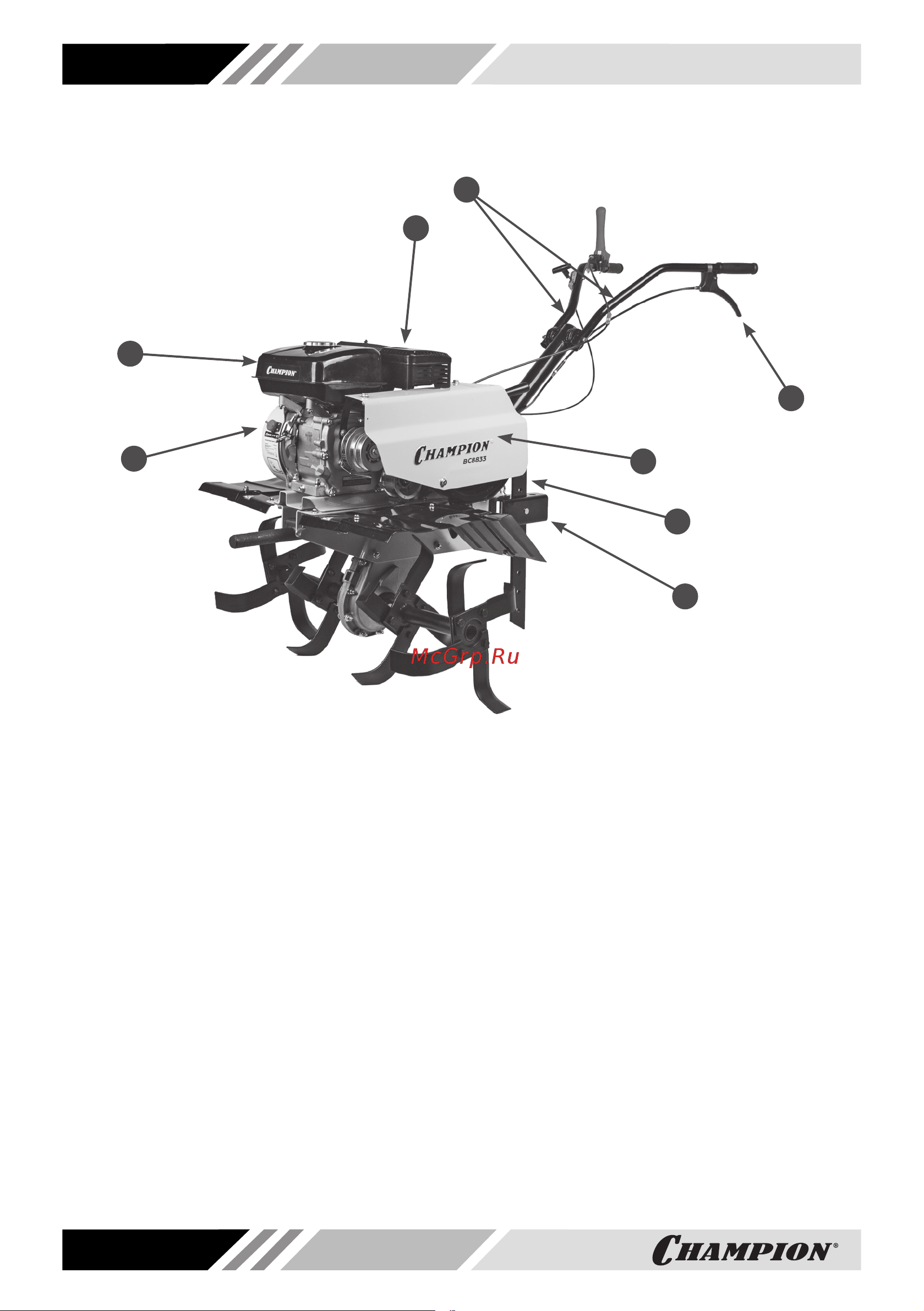

Рис. 2 Основные узлы и органы управления (вид слева)
1. Выключатель зажигания
2. Бак топливный
3. Глушитель
4. Рукоятки управления
5. Рычаг разблокировки левой полуоси
6. Кожух защитный ремня
7. Сошник
8. Кронштейн сошника
3
5
6
7
8
2
1
4
